13x19mm规格不锈钢喉箍紧固结构设计

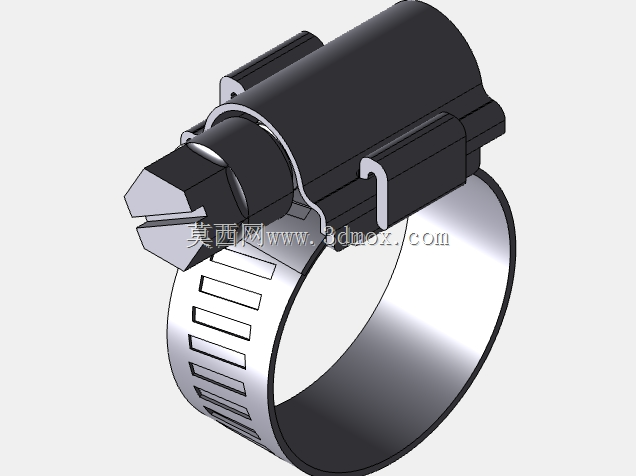

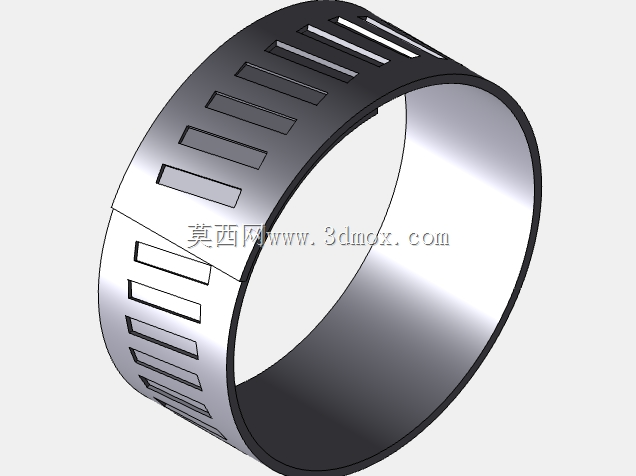

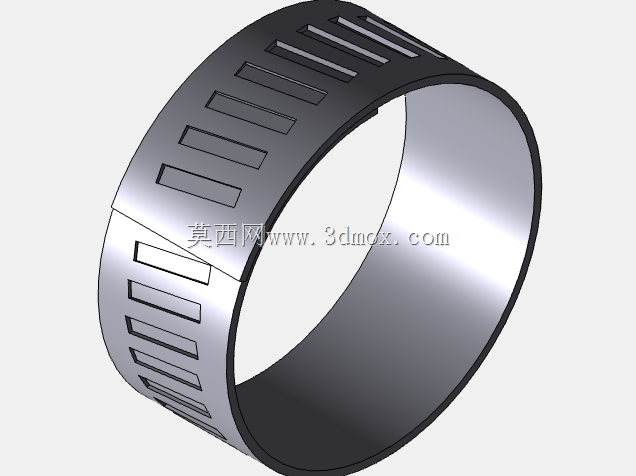

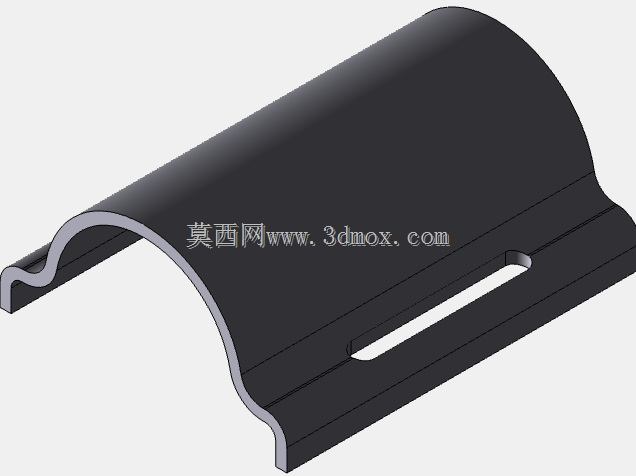

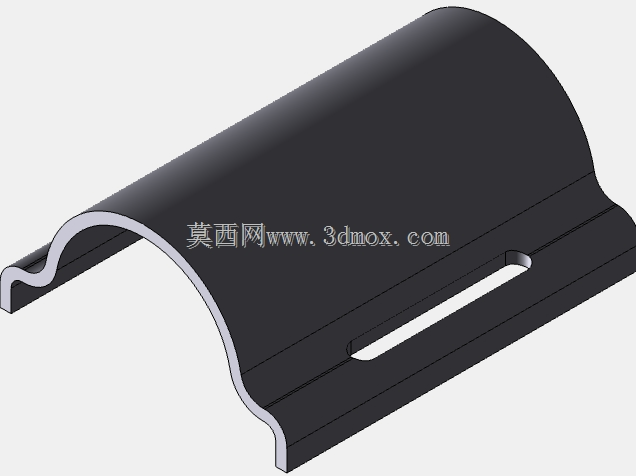

　　在流体管路装配、小型气动回路搭建、低压输水管道接驳的现场作业场景里，这类小规格环形紧固夹的使用频次远超常规紧固件，尤其是13-19mm的夹持区间，刚好覆盖常见的塑料软管、薄壁橡胶管、小型金属导气管的外径范围，不管是实验室气路改造、家用净水设备管路固定，还是小型机械设备的润滑油管接驳，都能见到这类结构的身影。和传统的铁丝捆扎、尼龙扎带固定方式不同，这种金属夹的环形带身采用连续冲压成型的不锈钢带材制作，带身表面压有均匀的横向防滑齿槽，当拧紧头部的锁紧机构时，齿槽会和锁紧蜗杆的齿牙完全啮合，不会出现拧紧过程中带身打滑、松脱的问题，同时带身的弧度经过预弯处理，自然状态下就保持近似正圆的环形轮廓，套入管路时不需要额外掰动调整，能减少安装时的辅助操作时间。

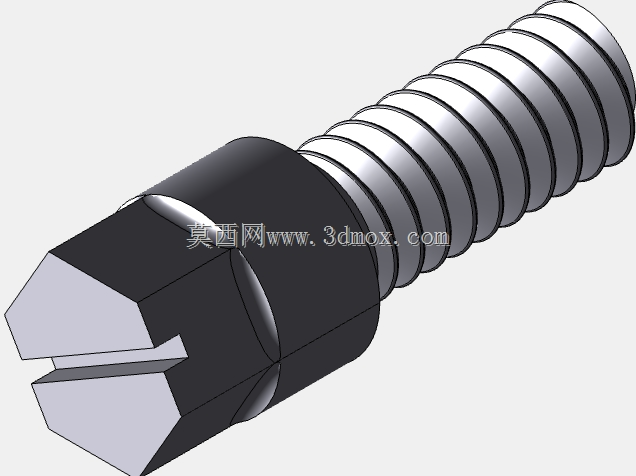

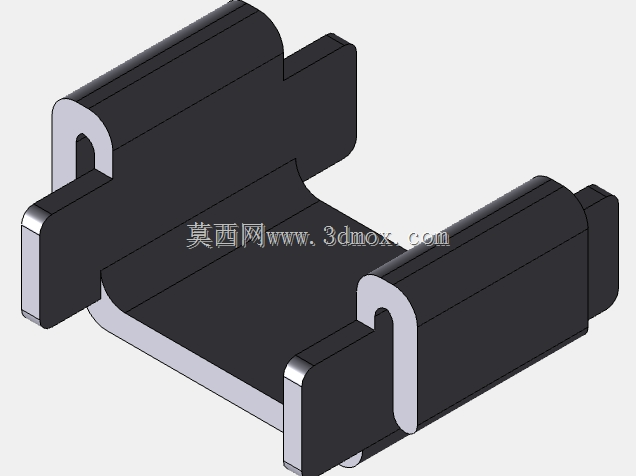

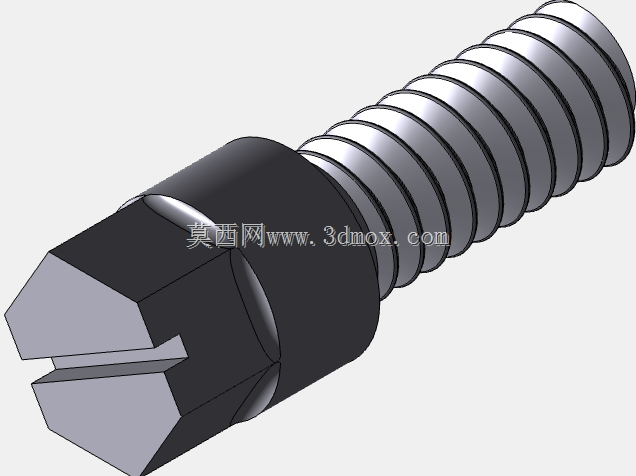

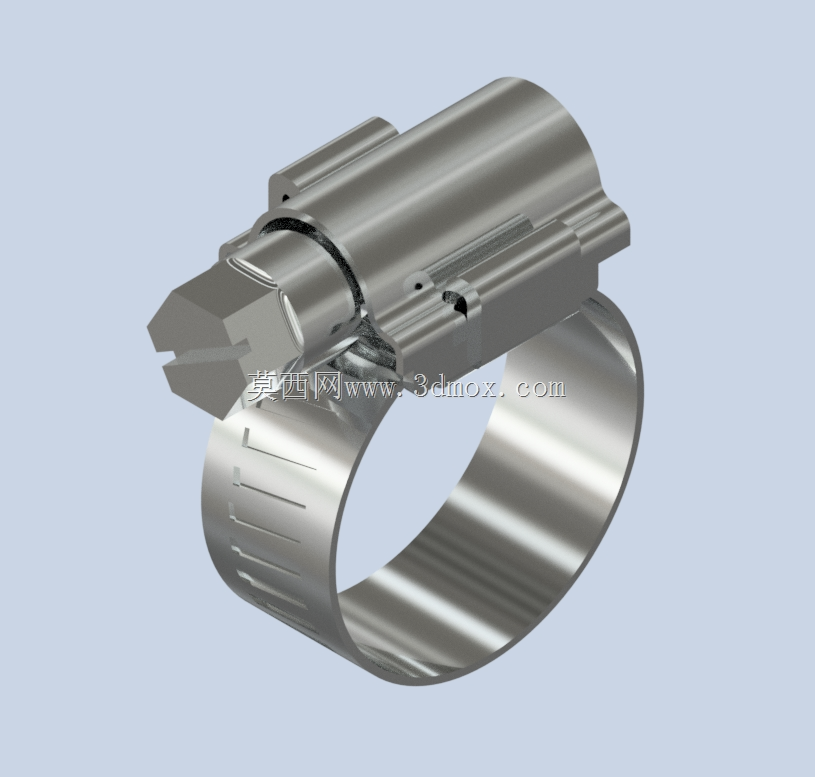

　　从结构设计的角度看，这款金属夹的锁紧头部采用一体冲压的抱耳结构，蜗杆转轴直接卡在抱耳的预冲孔内，没有额外的焊接或铆接工序，既减少了加工工序带来的尺寸误差，也避免了焊接位置在长期受振动时出现开裂的风险；蜗杆的头部设计了一字型拧动槽，既可以用普通一字螺丝刀拧紧，也能适配小型套筒扳手，在狭窄的安装空间里不需要专用工具就能完成锁紧操作。尺寸边界上，这款金属夹的最小夹持直径为13mm，最大张开夹持直径为19mm，完全收紧时带身重叠部分的长度控制在8mm以内，不会因为重叠段过长导致局部凸起刮蹭周边的管线或设备外壳；锁紧头部的整体外凸尺寸不超过12mm，在排布密集的管路集群里安装时，相邻管夹之间不会因为头部凸起出现干涉，哪怕是管间距只有15mm的密集布管场景，也能顺利完成安装操作。

　　实际使用过程中，这类金属夹的紧固力可以通过蜗杆的拧入圈数灵活调整，针对薄壁橡胶管这类容易被夹变形的管路，可以适当减少拧入圈数，保证密封的同时不会夹裂管壁；针对硬质PVC管或者金属导气管，则可以多拧1-2圈，让带身完全贴合管壁，避免管路内带压输送介质时出现松脱泄漏。带身的边缘做了圆角钝化处理，安装时不会划伤操作人员的手套，也不会割伤软管的外壁，长期使用时即使管路存在轻微的振动位移，带身边缘也不会磨破管壁造成介质渗漏。和同规格的蜗杆式喉箍相比，这款金属夹的锁紧头部做了减薄处理，整体重量更轻，在对重量有要求的小型移动设备、便携式气动工具上使用时，不会给管路连接位置带来额外的负重，也不会因为设备移动时的惯性导致管夹移位。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是带身齿槽的节距，必须和蜗杆的齿距完全匹配，否则拧紧时会出现跳齿问题，导致锁紧力不足；其次是抱耳位置的冲孔中心距，要保证蜗杆装入后转动顺畅，没有卡滞感，同时轴向窜动量控制在0.2mm以内，避免蜗杆在振动环境下从抱耳中脱出；最后是带身预弯的弧度，自然状态下的最小直径要略小于13mm，这样在夹持最小规格管路时，带身能完全贴合管壁，不会出现局部缝隙导致紧固力分布不均。在管路排布设计阶段选用这类紧固件时，需要提前预留至少2mm的操作空间，保证螺丝刀能垂直对准蜗杆的拧动槽，避免因为空间不足导致拧动时打滑，损坏拧动槽影响后续的拆卸调整。针对长期处于潮湿环境或者有弱腐蚀介质的使用场景，这类不锈钢材质的金属夹不需要额外做表面防腐处理，本身的材料特性就能满足长期使用的防锈要求，比镀锌材质的喉箍使用寿命更长，也不会因为镀层脱落污染管路内输送的介质，尤其适合净水设备、食品加工小型管路的紧固需求。
