H3型24V带线PK22s接口车用灯泡

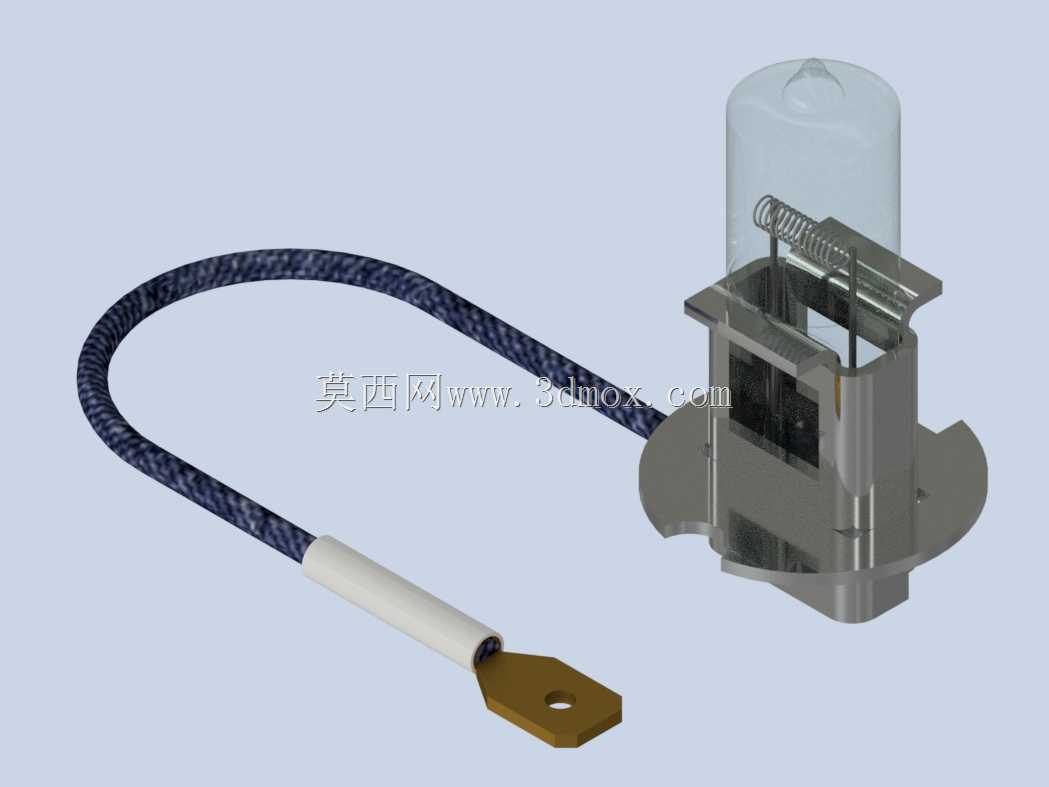

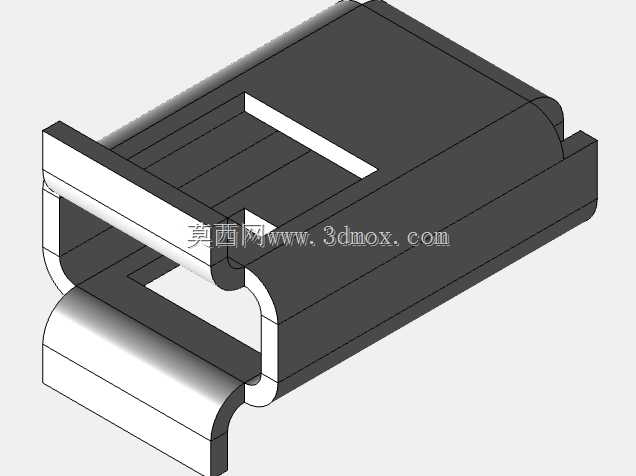

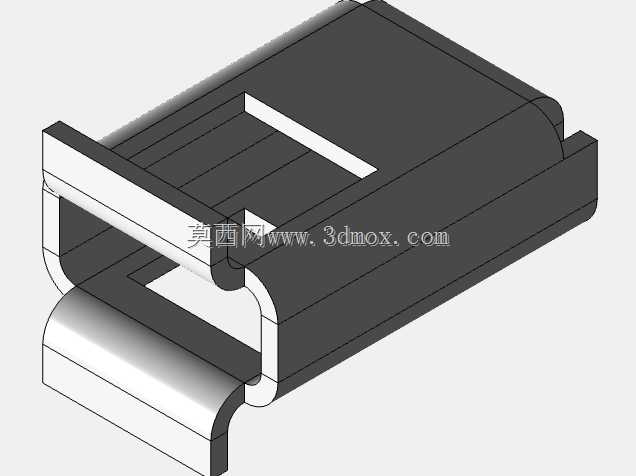

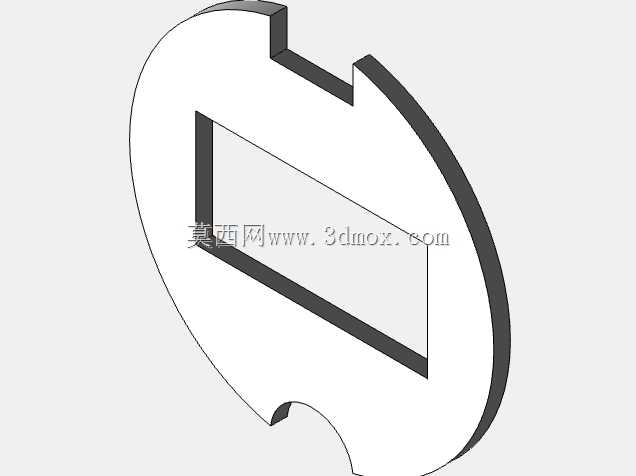

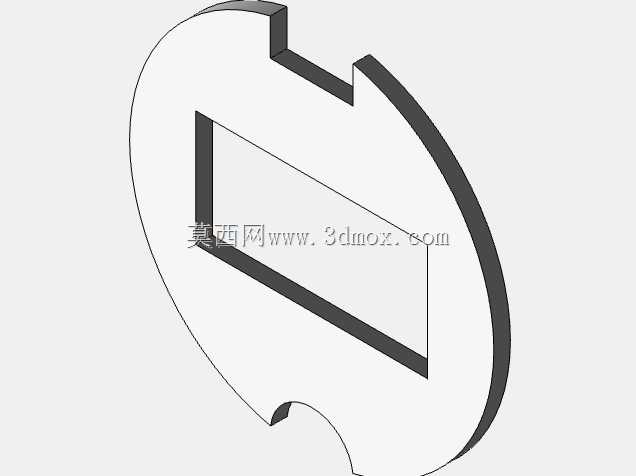

　　这款带引线的H3规格灯泡，核心适配24V车载供电体系，在工程车辆、重型货运卡车、特种作业车辆的前雾灯、辅助照明灯组中应用广泛，也可适配部分工业设备的局部照明工位。不同于民用小功率照明灯泡，车载24V体系下的灯泡需要兼顾振动工况下的结构可靠性，以及高温工作状态下的绝缘防护性能，设计阶段首先要匹配PK22s标准灯座的安装公差，避免装车后出现接触不良、定位偏移的问题。从结构上看，灯泡的金属底座采用冲压成型的法兰定位结构，法兰盘的外圆尺寸、定位缺口的角度都严格对应PK22s灯座的卡位要求，安装时只需将底座对准灯座卡槽推入旋转即可完成固定，不需要额外的紧固件，能在维修更换时大幅缩短操作时间。

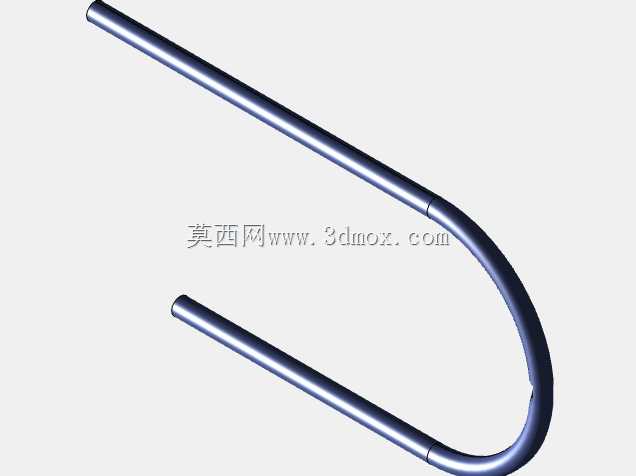

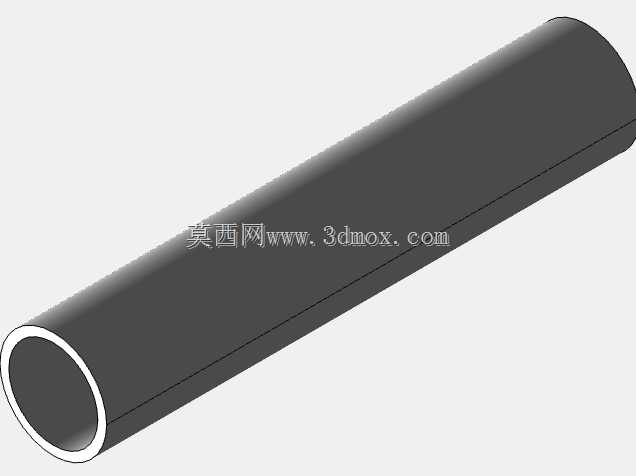

　　引线部分采用编织耐温护套包裹内部导线，护套外层的编织层具备耐磨、抗油污的特性，能适应发动机舱、车底等复杂安装位置的恶劣环境，引线末端的冷压接线端子采用单孔片式结构，接线时直接通过螺栓压接在供电回路的接线柱上，接触电阻小，大电流工作时不会出现端子过热的问题。引线靠近底座的位置设置了一段白色陶瓷绝缘护套，这个位置距离灯泡发光腔体最近，工作时温度最高，普通塑料护套在长期高温烘烤下会快速老化脆裂，陶瓷材质既能耐受持续高温，也能实现引线与金属底座之间的可靠绝缘，避免出现漏电、短路的故障。

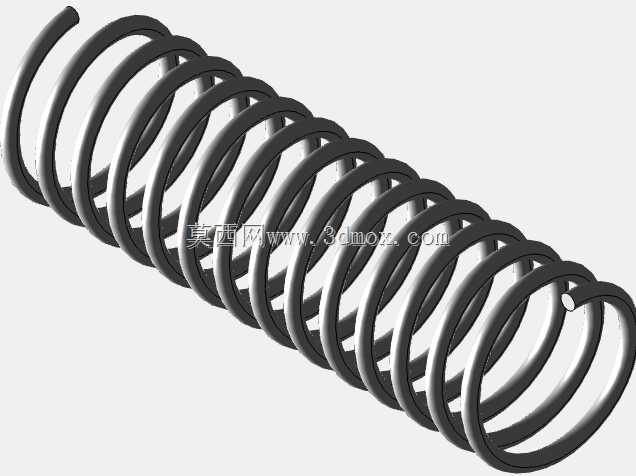

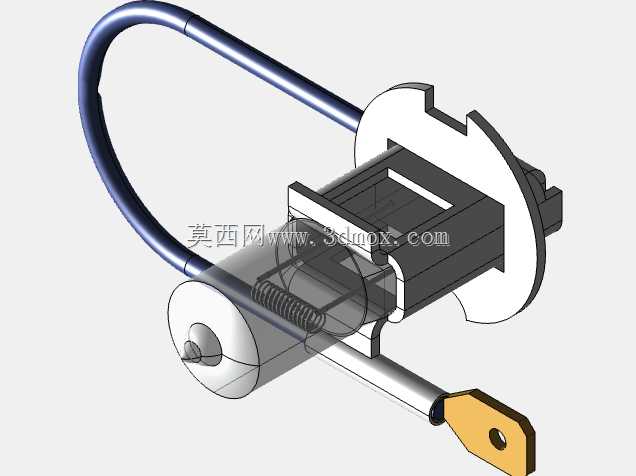

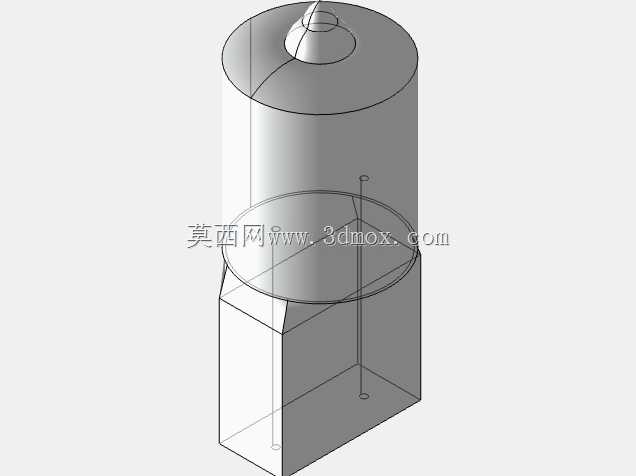

　　灯泡内部的发光灯丝采用螺旋绕制结构，通过金属支架固定在腔体中心位置，支架的焊点经过加固处理，能承受车辆行驶过程中的持续振动，不会出现灯丝脱焊、移位的问题，外层的玻璃泡壳采用耐高温硬质玻璃，与金属底座的封接位置做了密封处理，防止水汽进入泡壳内部导致灯丝氧化失效。建模过程中，首先确定PK22s接口的基准安装面，以法兰盘的贴合面作为Z向定位基准，中心轴线作为旋转特征的主轴，先绘制金属底座的冲压轮廓，通过旋转、切除特征完成底座的卡位槽、安装法兰的结构，再依次构建内部灯丝支架、灯丝、玻璃泡壳的特征，引线部分需要还原编织护套的纹理特征，以及末端接线端子的折弯角度、安装孔位尺寸，陶瓷护套的位置要与底座出线口精准对齐，还原实际装配时的位置关系。

　　安装边界方面，法兰盘以下的灯座插入深度有明确的尺寸限制，设计配套灯座时需要预留足够的容纳空间，引线的出线方向可以根据实际安装位置调整，但最小弯曲半径不能小于护套直径的5倍，避免内部导线被折断，玻璃泡壳的外围需要预留足够的散热空间，不能与周边的塑料件、线束直接接触，防止长期高温烘烤引燃周边部件。实际选型时，需要注意该灯泡的供电电压为24V，不能直接用于12V乘用车体系，否则会出现发光亮度不足的问题，也不能超压使用，否则会大幅缩短灯丝寿命。在配套灯具的设计中，灯泡的发光中心位置需要与反光碗的焦点对齐，才能实现最佳的聚光效果，建模时可以通过基准轴、基准面的配合，快速校验发光中心与反光碗的位置匹配度，减少后续实物试装的调整次数。
