螺旋齿轮与齿条啮合传动结构

　　这套螺旋齿轮与齿条的啮合结构，是直线往复传动场景里非常典型的动力传递方案，在各类需要将旋转运动转化为直线运动、或是将直线运动转化为旋转运动的设备中都有广泛应用。不同于直齿齿条传动的瞬时接触冲击特性，螺旋齿的啮合过程是渐进式的，轮齿从齿端开始逐步进入啮合，再逐步退出啮合，整个接触过程的重合度更高，传动过程中的冲击、振动与噪音都能得到有效控制，尤其适合中高速、需要平稳传动的工况。

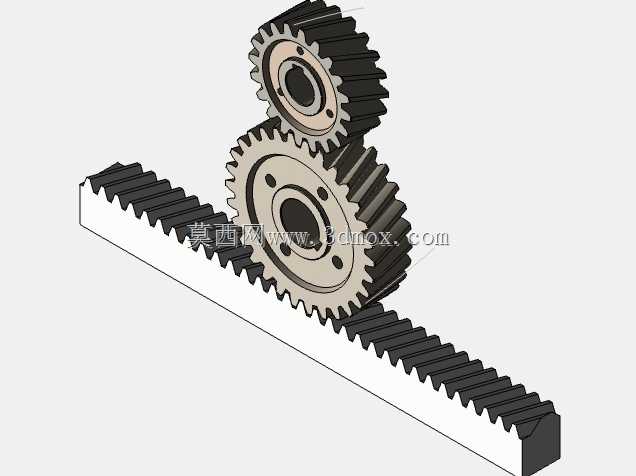

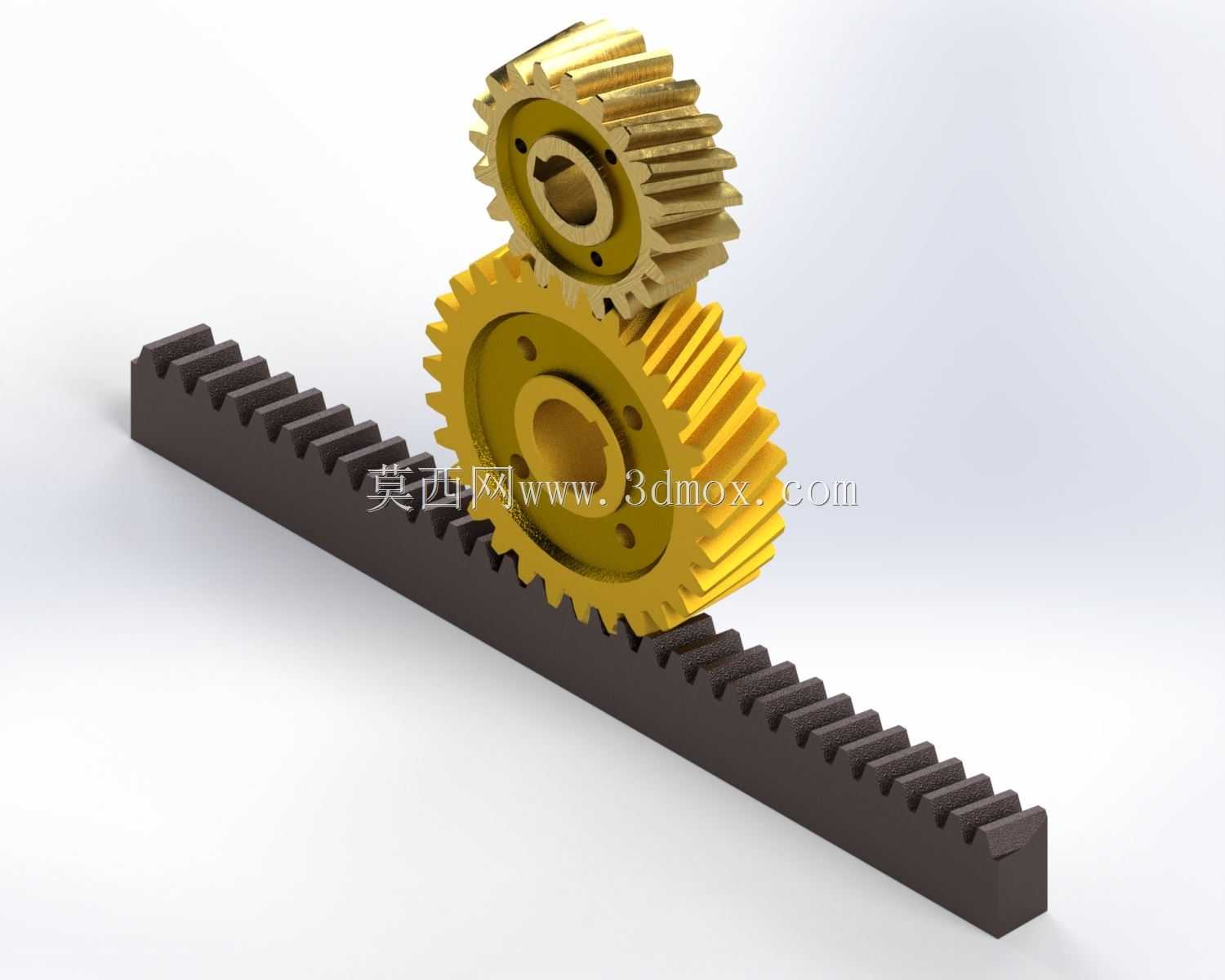

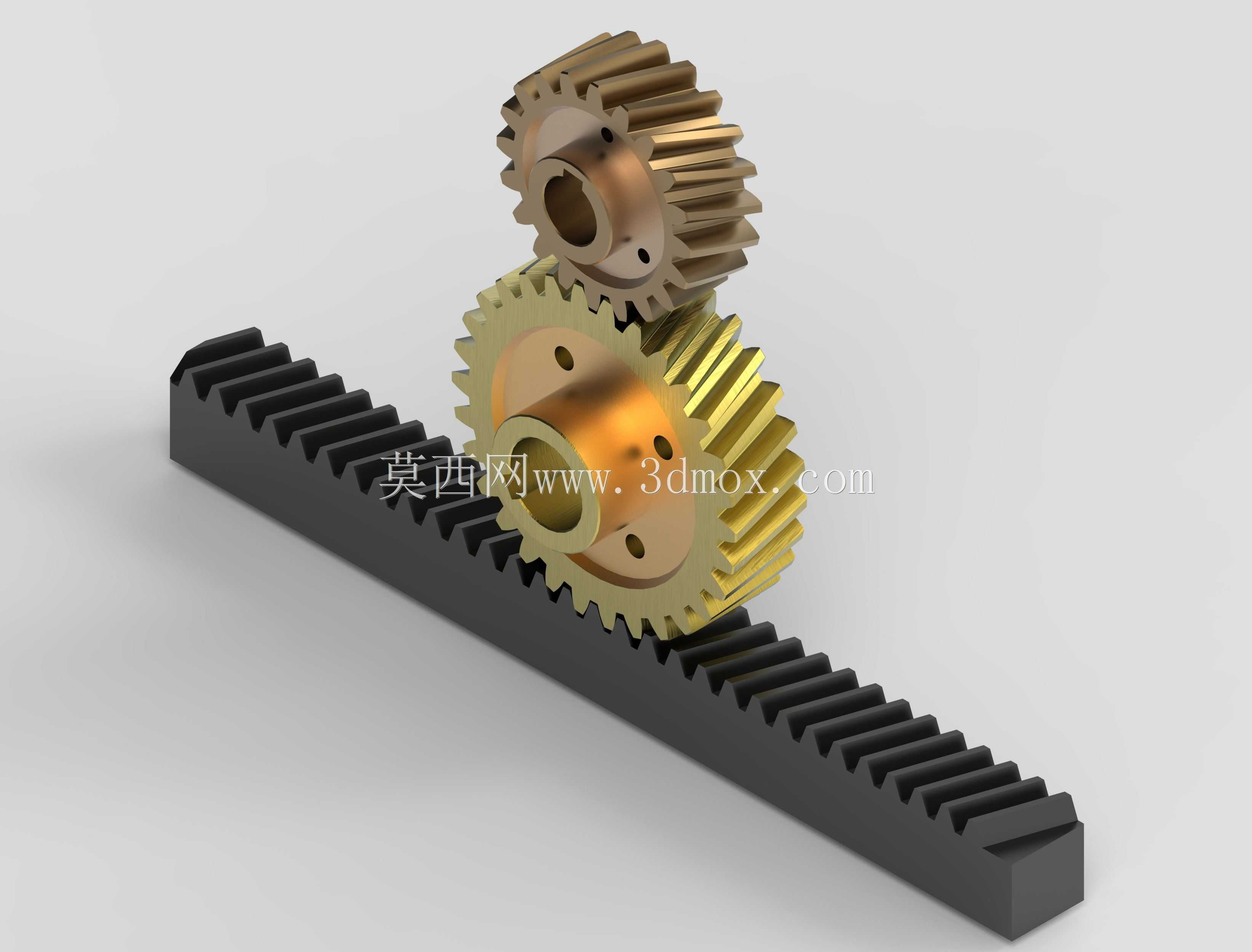

　　从结构设计逻辑来看，这套传动副包含两个不同参数的螺旋齿轮与一根配套的直齿齿条？不对，仔细看齿形匹配关系，下方大直径齿轮与齿条直接啮合，上方小直径齿轮与大齿轮形成二级齿轮啮合，整个传动链可以在较小的安装空间内实现更大的传动比，同时通过齿条将齿轮的旋转输出转化为直线方向的位移输出。设计时首先要保证齿形参数的匹配一致性，两个齿轮的法向模数、压力角必须与齿条的参数完全对应，螺旋角的旋向与角度需要满足啮合时的齿面贴合要求，避免出现卡滞、齿面偏载的问题。

　　实际应用中这类结构常见于数控机床的进给轴传动、自动化生产线的直线移栽机构、升降设备的动力传递单元，还有一些需要精准直线位移控制的工装夹具里。比如在立式加工中心的X/Y轴进给结构中，齿轮齿条传动相比滚珠丝杠可以实现更长的行程传输，不会因为丝杠长度增加出现下垂、临界转速降低的问题，而螺旋齿的设计刚好能弥补直齿齿条传动平稳性不足的缺陷，满足机床进给时的运动精度要求。在一些长距离输送的自动化分拣线中，也会采用这类螺旋齿轮齿条结构来驱动移栽小车的往复行走，相比同步带传动它的承载能力更强，传动比更稳定，不会出现长时间运行后的带体拉伸打滑问题。

　　从安装边界来看，设计这套结构时首先要确定齿条的安装基准面，齿条的齿顶平面、安装底面需要保证足够的直线度公差，通常安装面的平面度公差要控制在0.02mm/1000mm以内，避免安装后齿条出现弯曲变形导致啮合间隙不均。两个啮合齿轮的中心距需要严格按照齿形参数计算的理论中心距来加工安装孔，中心距偏差过大会导致齿侧间隙过大，反向传动时出现空程误差，中心距过小则会导致轮齿啮合过紧，运行时摩擦阻力急剧上升，甚至出现卡齿、齿面磨损加剧的问题。齿轮与齿条的啮合侧隙需要根据应用场景调整，开式传动、低速重载场景可以适当留大一点侧隙补偿磨损与热变形，精密进给场景则需要通过调整齿轮的安装偏心、或是采用双片齿轮消隙结构来把侧隙控制在0.05mm以内，保证反向传动的定位精度。

　　结构细节上，两个齿轮都设计了辐板减重结构，在保证轮齿根部强度、轮毂安装强度的前提下，尽可能降低齿轮自身的转动惯量，减少传动过程中的启停冲击，轮毂位置的安装孔与键槽尺寸需要匹配对应的输出轴径，保证扭矩传递的可靠性。齿条的截面为矩形结构，底部设计了完整的安装贴合面，侧面可以设置定位销孔来保证安装时的直线度基准，齿面的加工粗糙度需要控制在Ra1.6以内，降低啮合过程中的摩擦损耗，提升整套传动副的使用寿命。

　　在做三维建模的时候，需要先通过齿形计算公式生成准确的渐开线齿廓，螺旋齿的齿面需要通过螺旋扫掠来生成，保证齿向的螺旋角精度，齿条的齿形则按照展成法的对应关系来生成，确保装配后两个齿轮之间、齿轮与齿条之间的齿面是完全贴合的，没有干涉或者间隙过大的问题。建模完成后还需要做运动仿真验证，模拟整个啮合传动过程，检查是否存在轮齿干涉、传动卡滞的问题，验证不同安装位置下的啮合接触斑点位置，确保接触斑点处于齿面的中间位置，避免出现齿端接触、齿顶接触等偏载问题，这些细节都会直接影响实际加工装配后的运行效果。

　　实际选型应用时，还需要根据负载大小、运行速度、传动精度要求来选择对应的材料与热处理工艺，重载场景下齿轮与齿条都可以采用42CrMo材料，齿面淬火处理到HRC45-50，提升齿面的耐磨性能，中轻载、有防腐要求的场景则可以采用不锈钢材料加工。润滑结构的设计也不能忽略，通常会在齿轮啮合位置设置自动注油嘴，定期给齿面涂抹润滑脂，减少齿面的干摩擦，延长整套传动结构的维护周期。
