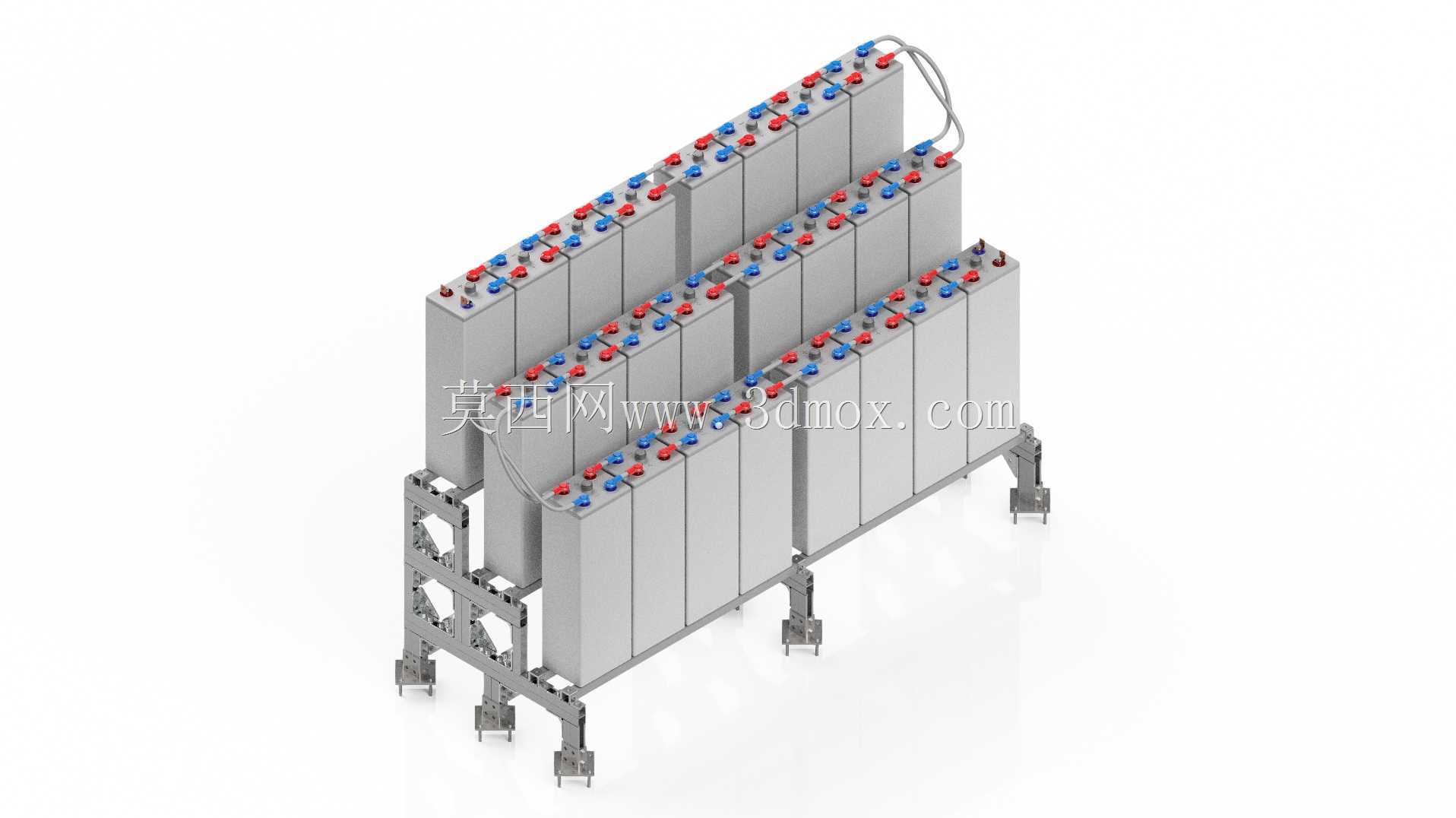

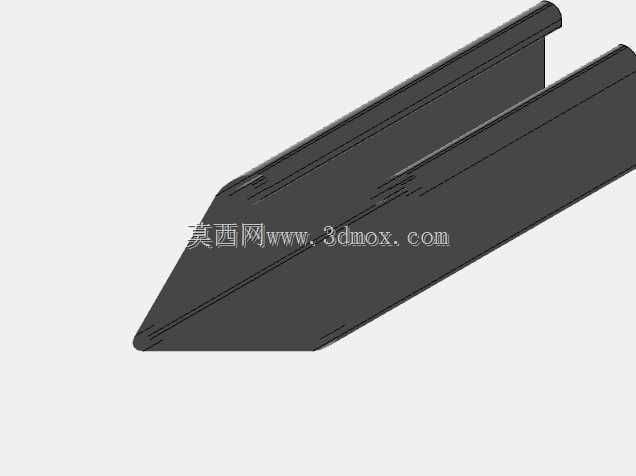

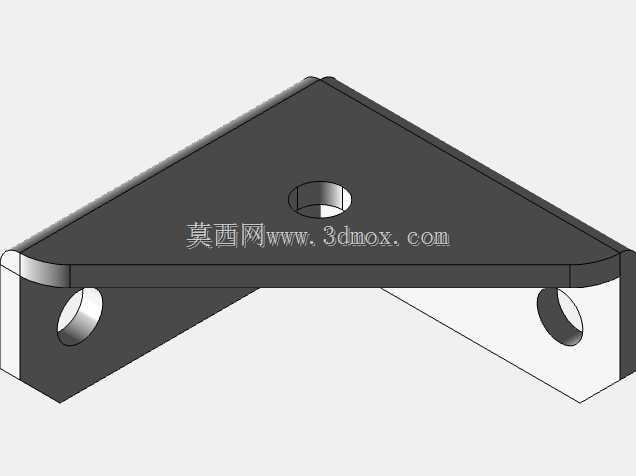

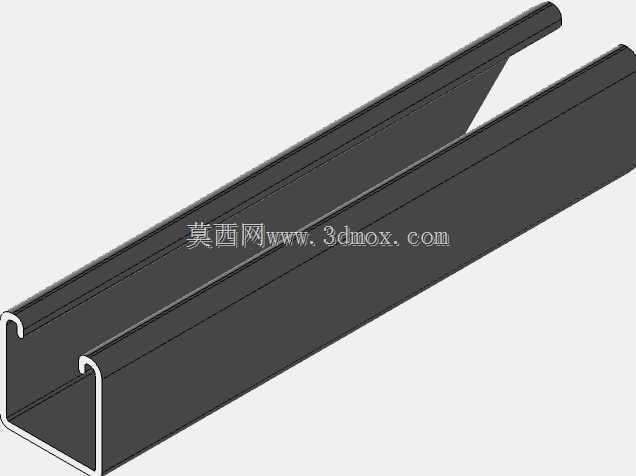

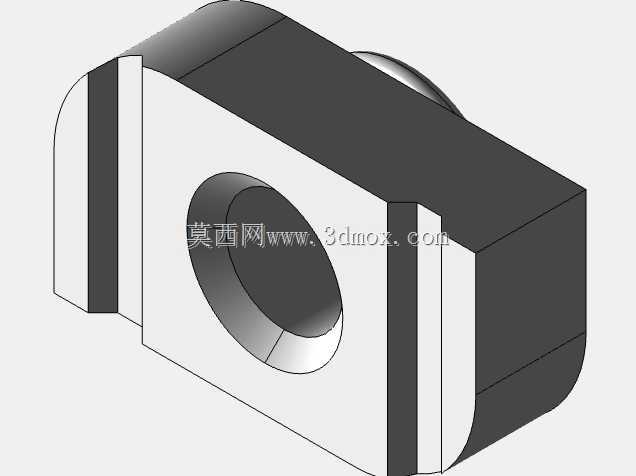

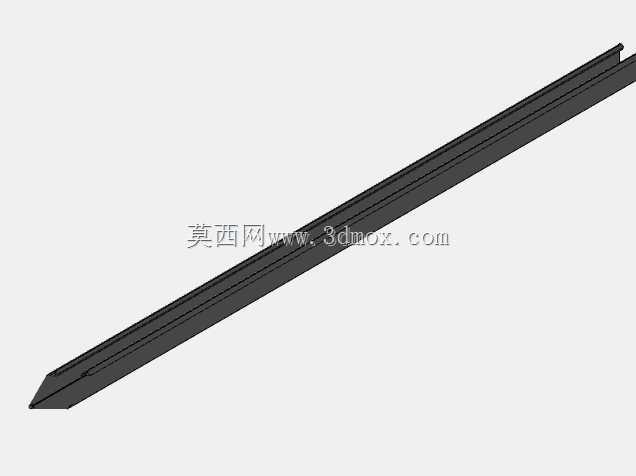

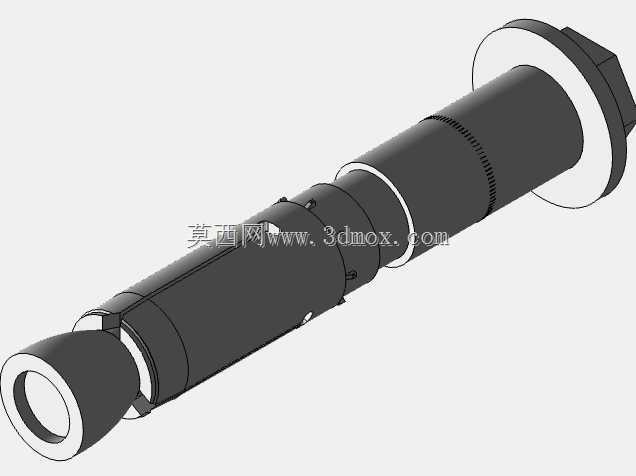

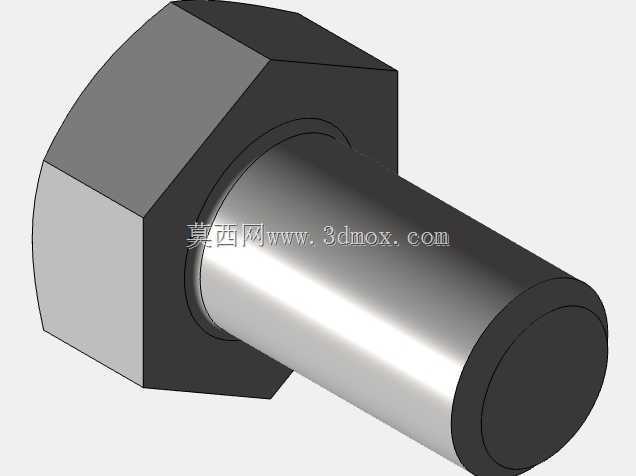

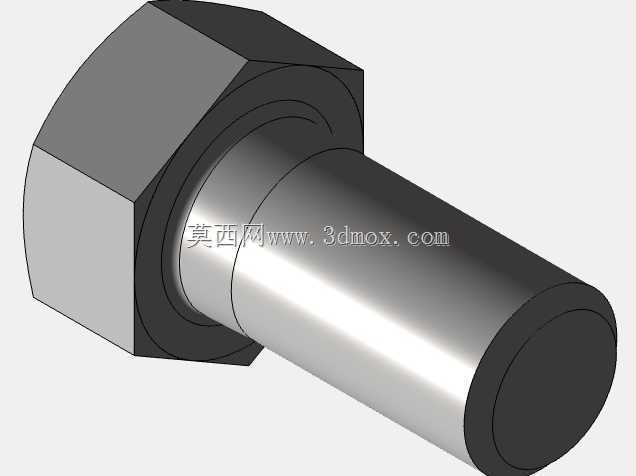

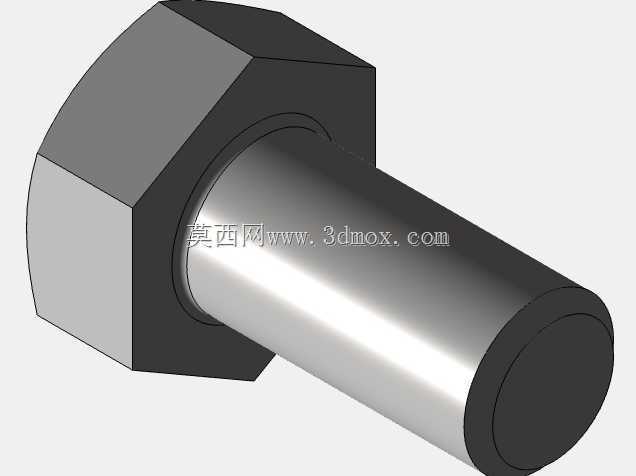

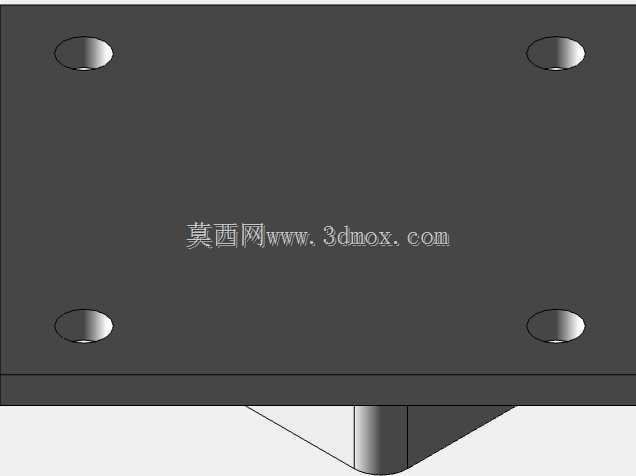

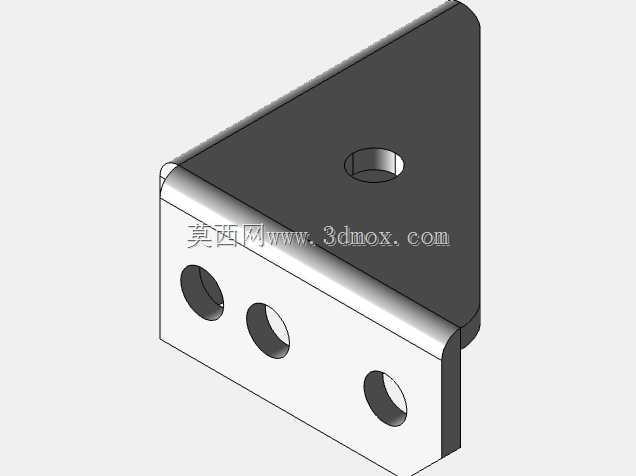

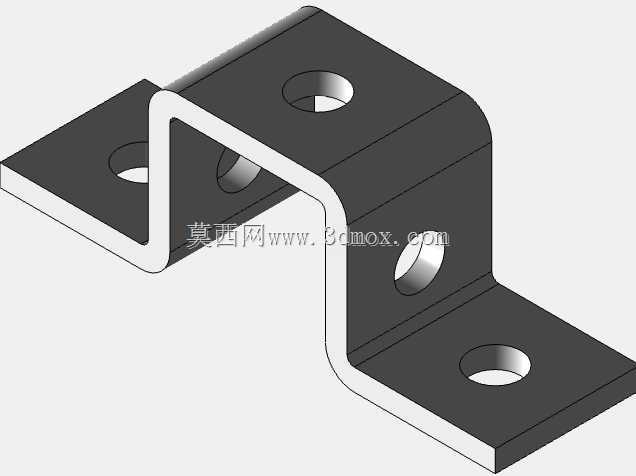

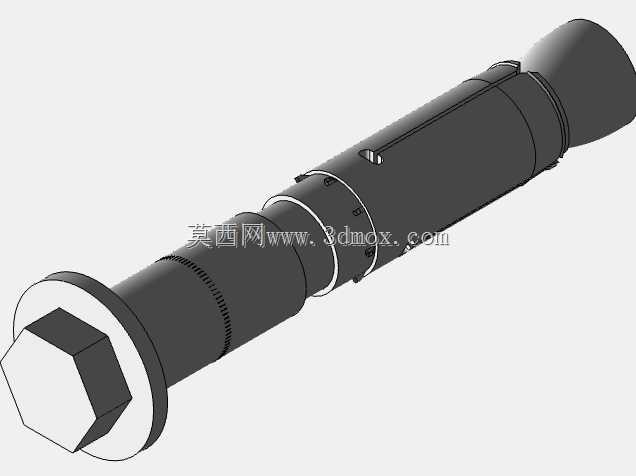

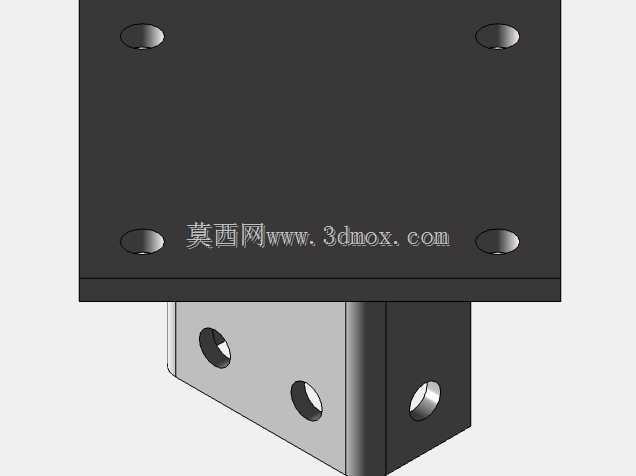

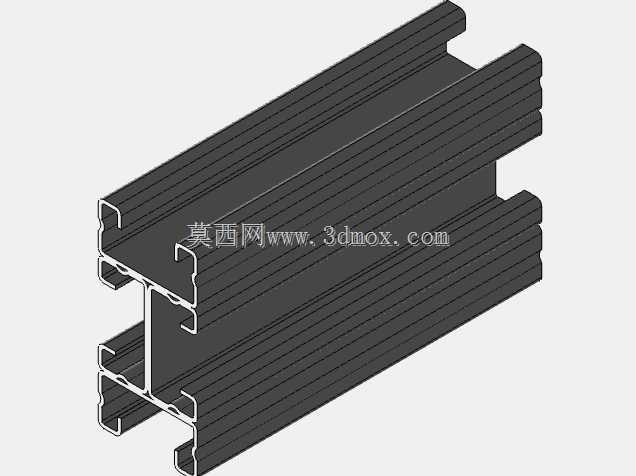

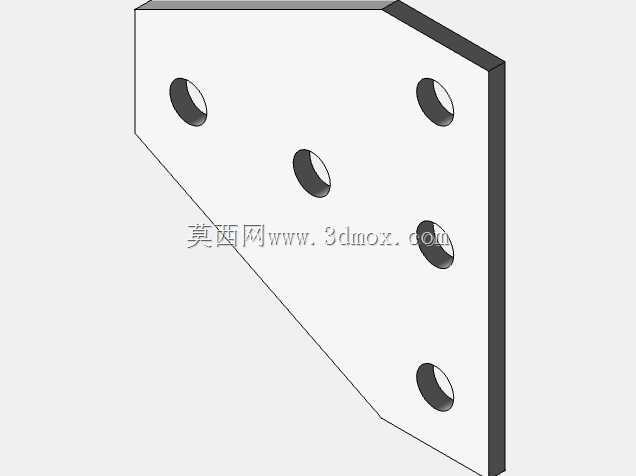

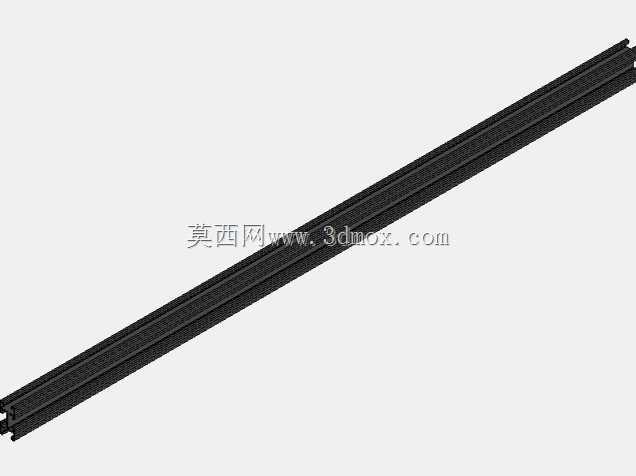

工业储能用梯级排布铅酸蓄电池组结构

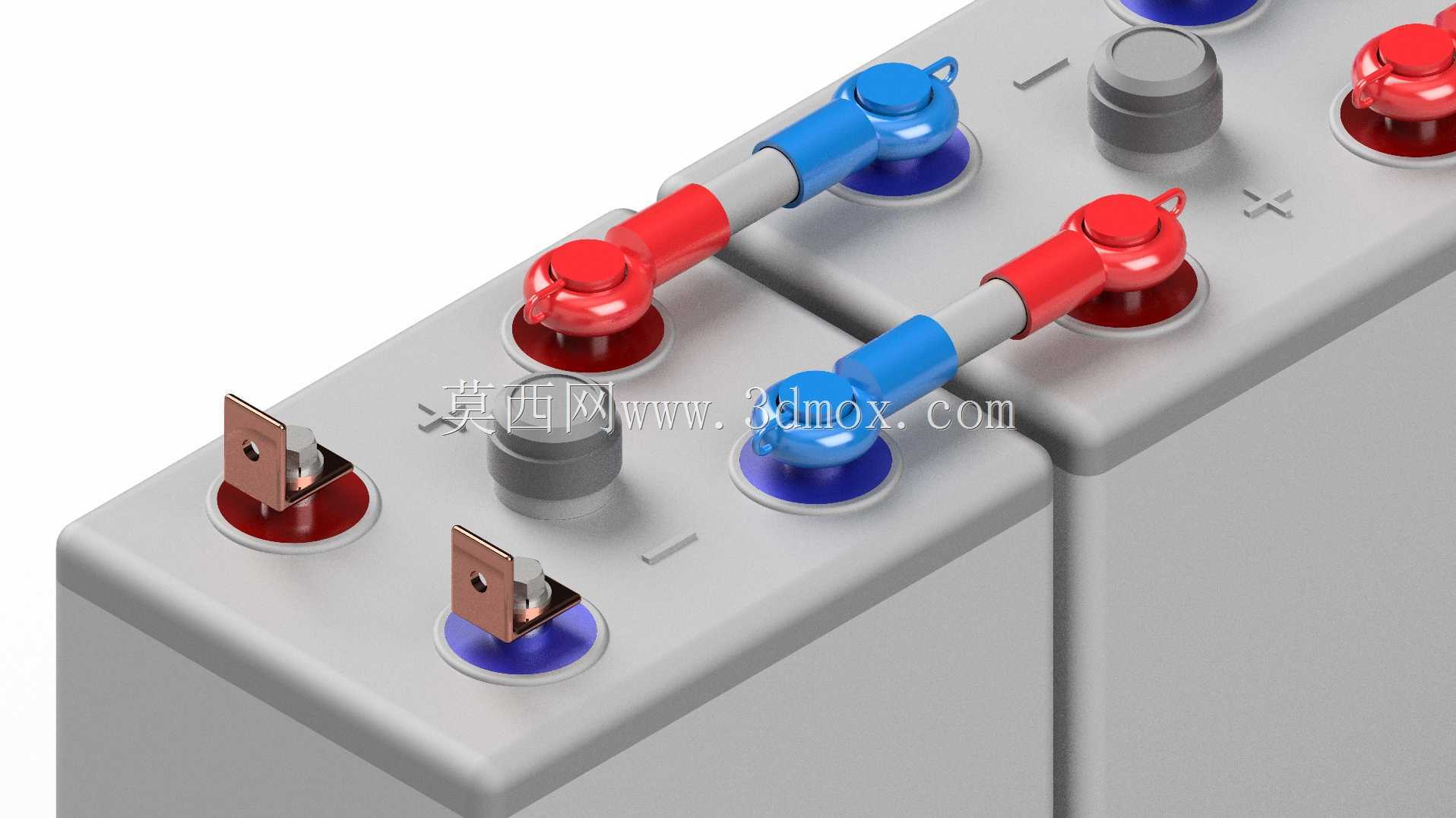

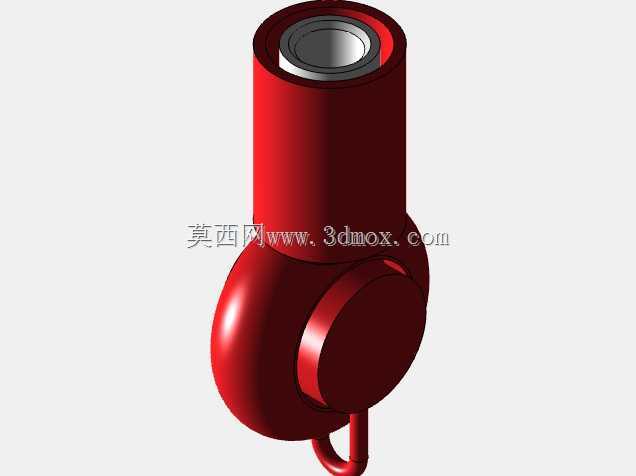

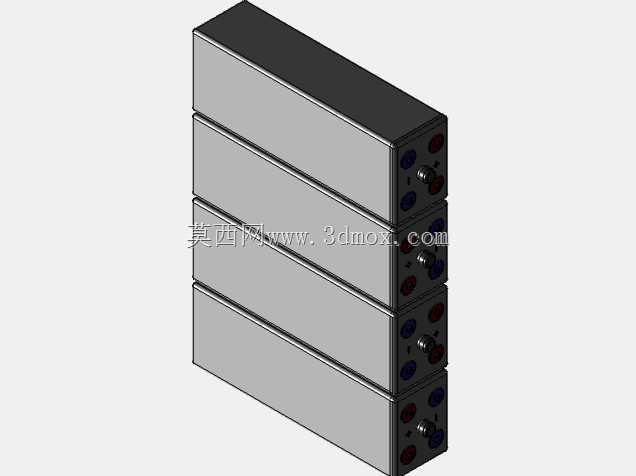

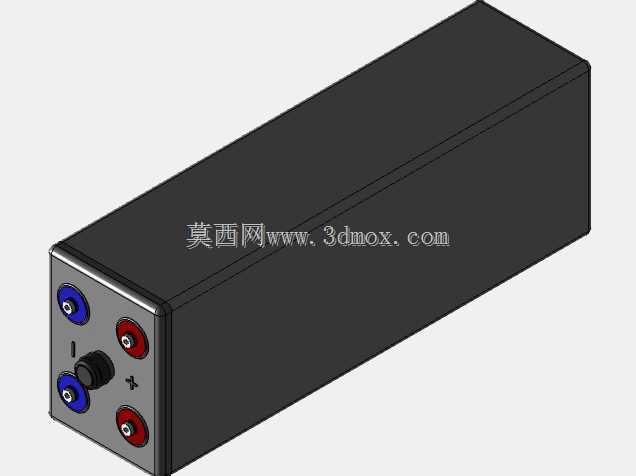

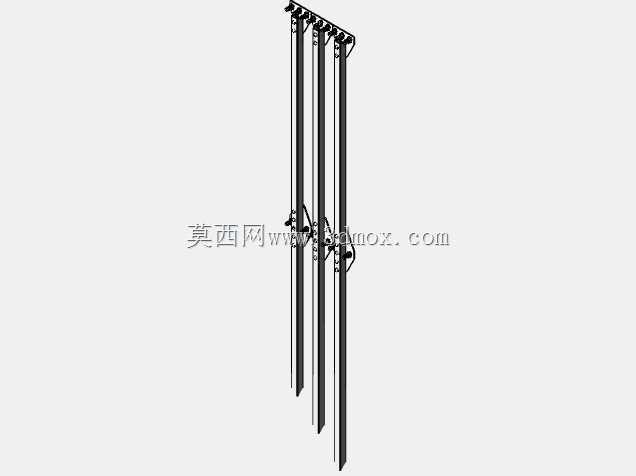

　　这套梯级排布的蓄电池组结构，主要面向通信基站后备供电、中小型离网光伏储能、工业控制柜不间断电源等场景设计，区别于常规紧凑排列的电池模组，采用阶梯式错位排布逻辑，能在有限的机柜安装空间内优化接线操作空间，降低多组电池串并联时的线缆弯折应力，同时给极柱接线端预留足够的散热间隙，避免大电流充放电时极柱区域热量堆积引发的密封失效问题。从结构细节来看，单体电池的极柱采用红、蓝两色绝缘防护帽做极性区分，红色对应正极、蓝色对应负极，防护帽带铰接式翻盖结构，日常运维时翻开即可完成接线操作，闭合后能隔绝机房内的浮尘、凝露对金属接线端子的腐蚀，也能避免运维过程中工具误触引发的极间短路风险。

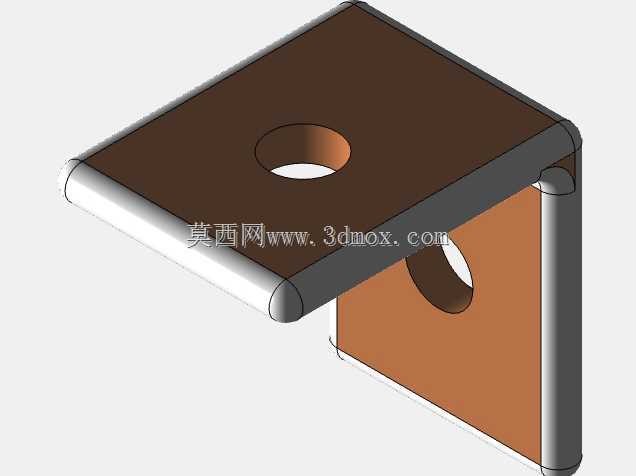

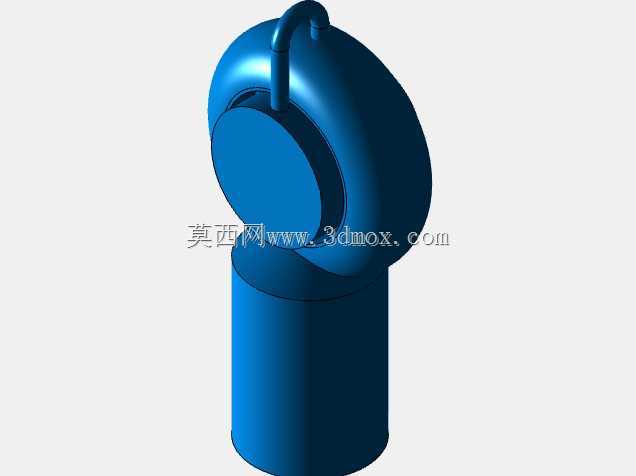

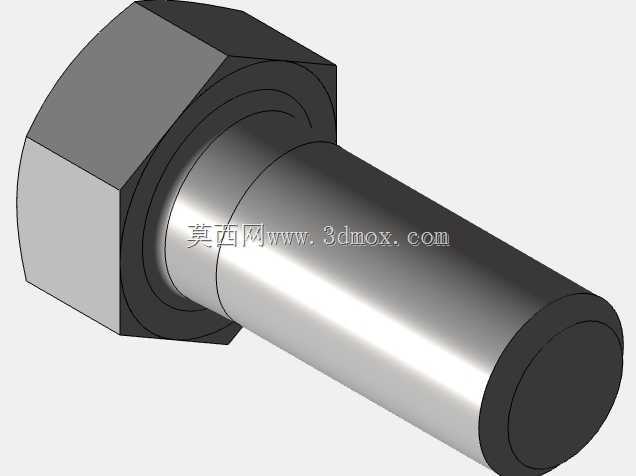

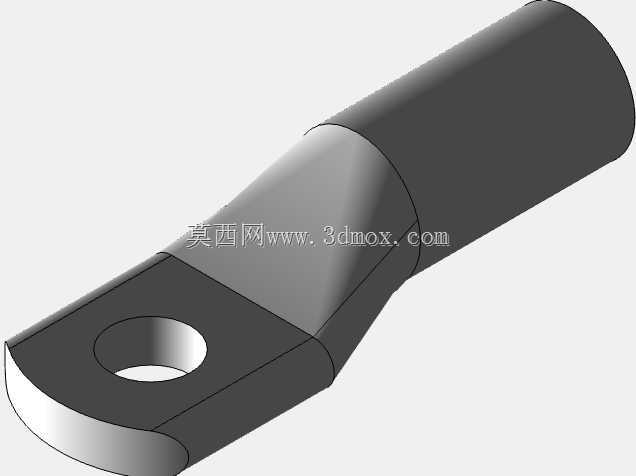

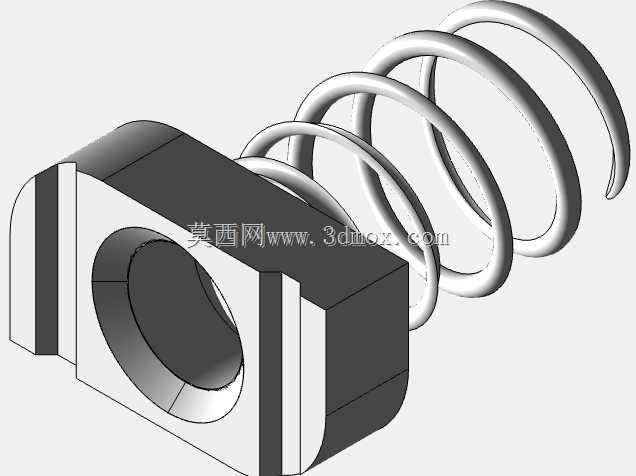

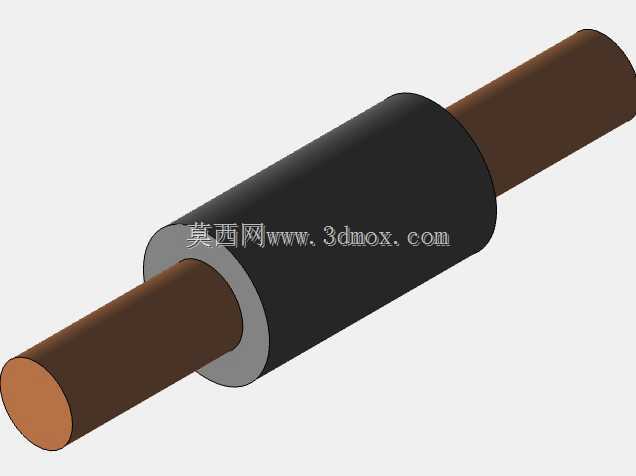

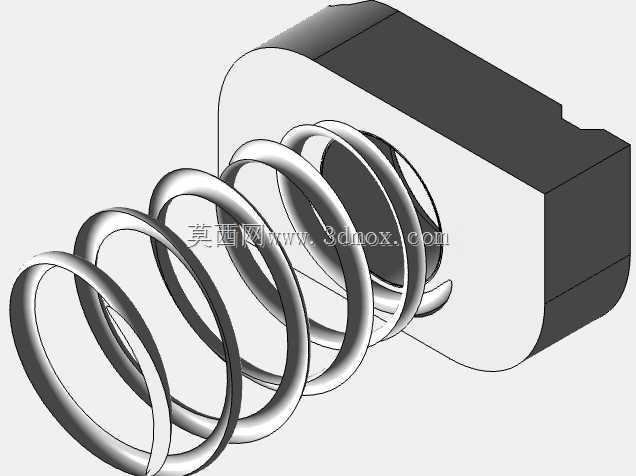

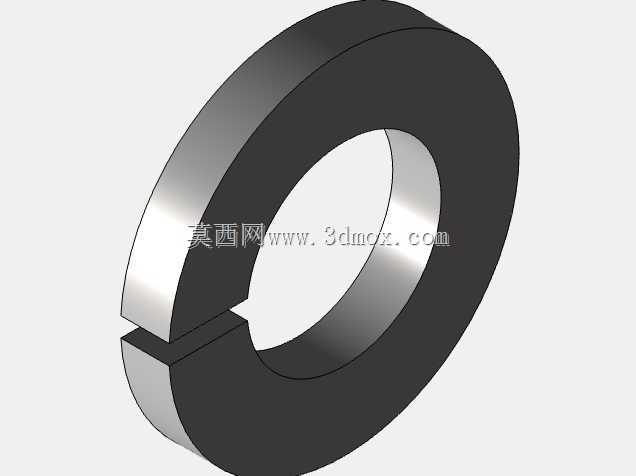

　　电池顶部除了正负主接线极柱外，还设置了灰色的排气栓结构，内置透气不透液的防爆膜片，能平衡电池内部在充放电过程中产生的气压差，同时阻挡电解液雾滴外溢，适配阀控式铅酸蓄电池的密封使用需求。主接线端子采用铜质镀锡的平板式接线结构，带螺栓锁紧压片，能适配16-35平方毫米的多股铜芯电力电缆，压接面做了滚花处理，增大线缆端子与极柱的接触面积，降低大电流工况下的接触电阻，减少接头发热问题。

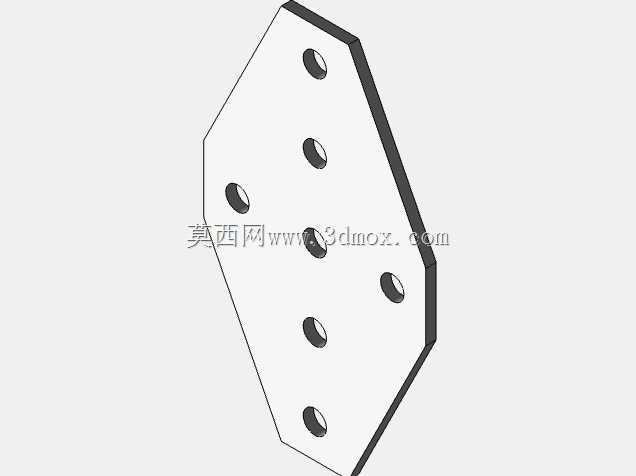

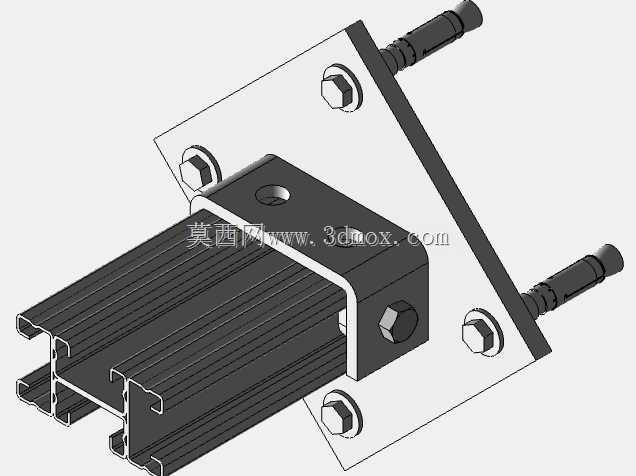

　　设计过程中重点考虑了安装边界的适配性，单体电池外壳采用高强度ABS注塑成型，侧壁带加强筋结构，阶梯排布时上层电池的底部支撑筋刚好卡入下层电池顶部的定位凹槽，不需要额外的固定支架就能完成组内定位，整组电池的安装宽度适配标准19英寸电力机柜的内部安装尺寸，深度方向预留了50mm的线缆走线空间，接线完成后线缆可以顺着阶梯间隙规整排布，不会出现线缆挤压极柱防护帽的情况。从实际使用的角度出发，这种阶梯排布结构还有一个很实用的优势，就是日常巡检时不需要挪动上层电池就能直接观察到每一个极柱的接线状态、防护帽是否脱落、排气栓周围是否有电解液渗漏痕迹，相比层叠紧密排布的传统电池组，运维排查的效率能提升40%以上。

　　电池顶部的极性标识采用模内注塑的凹凸标识，不会因为长期使用出现标识磨损脱落的问题，即使防护帽遗失，运维人员也能通过顶部的+、-凹凸标识快速判断极性，避免接反引发的设备烧毁事故。在结构强度设计上，电池外壳的壁厚控制在3.5mm，拐角处做了R5的圆角过渡，避免注塑过程中出现应力集中开裂的问题，电池底部带防滑垫结构，安装在机柜托盘上时不需要额外打固定孔就能依靠摩擦力避免移位，同时能缓冲设备运行过程中产生的微幅振动，降低极柱接线处的疲劳松动风险。考虑到工业场景下的低温使用需求，极柱与外壳的密封部位采用环氧树脂灌封处理，能在-20℃到60℃的环境温度区间内保持密封性能，不会因为温度变化出现密封胶开裂导致的电解液渗漏问题。整组电池的串并联接线可以顺着阶梯的走向依次连接，线缆的弯曲半径能满足电力施工规范中不小于线缆直径6倍的要求，避免线缆内部铜芯因为弯折过度出现断股，影响载流能力。另外，电池顶部的平面预留了条码粘贴区域，方便运维过程中对每一节电池做全生命周期的编号管理，记录每节电池的充放电参数、更换时间等信息，不需要额外在电池侧壁粘贴标签，不会影响电池侧壁的散热效果。
