管状胶体铅酸储能电池三维结构设计

　　在通信基站后备供电、光伏离网储能系统、轨道交通信号备用电源这类对供电可靠性要求极高的场景里，管状胶体铅酸电池一直是长循环寿命储能方案的核心选型，这类电池区别于普通富液铅酸电池的核心，在于采用管式极板结构搭配凝胶态电解液，从结构根源上降低了电解液分层、极板腐蚀的概率，适配少维护甚至免维护的长周期部署需求。本次建模的这款管式GEL铅酸电池，完全参照工业级OPzV系列电池的实际结构进行1:1还原，建模过程中优先保证了安装边界、外部接口、外形轮廓的尺寸精度，避免出现选型阶段模型与实物安装位不匹配的问题。

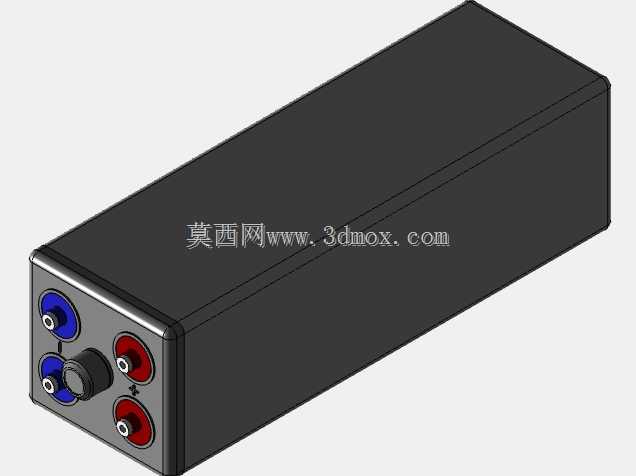

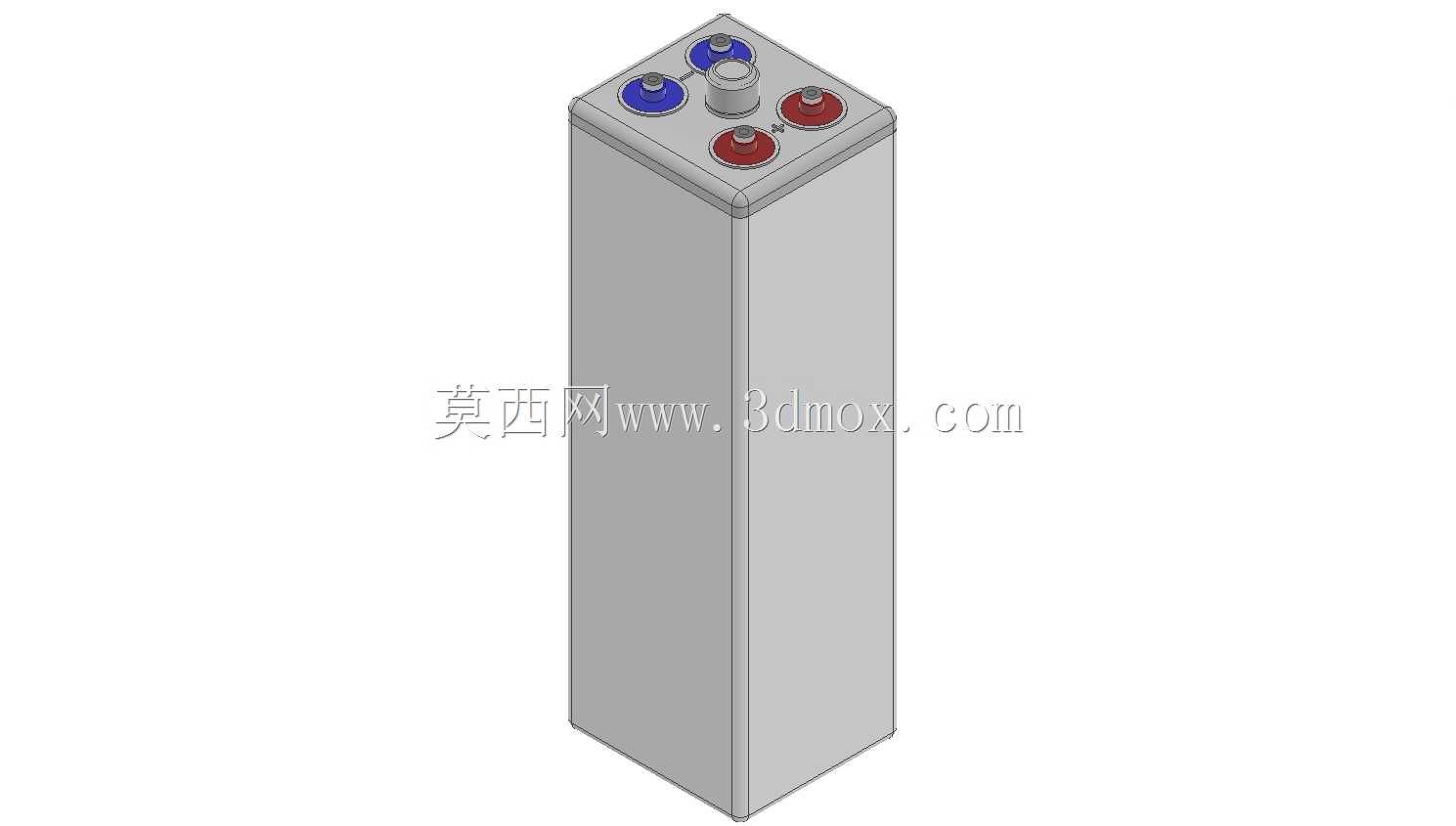

　　从实际工程应用角度看，这类电池通常采用多只串联组成48V、110V、220V等不同电压等级的电池组，安装在标准电池架或者一体化电源柜内，因此单体电池的外形尺寸公差、极柱位置偏差会直接影响整组电池的母排连接精度，建模时特意将单体的长宽高尺寸、顶部极柱的中心距、极柱突出顶面的高度、注液/排气阀的安装位置都做了精准还原，甚至顶部不同极性极柱的颜色标识（正极为红色、负极为蓝色）、中间排气阀的结构尺寸都和实物保持一致，方便结构工程师在做电池架排布、母排走向设计、绝缘防护设计时直接调用，不需要反复核对实物尺寸。从产品功能特性对应的结构设计来看，这款电池采用立式长方体壳体，壳体采用高强度ABS材料注塑成型，侧壁做了细微的加强筋结构，既可以保证电池在堆叠安装、长期充放过程中壳体不会因为内部应力出现鼓胀变形，又不会过度增加壳体壁厚占用内部极板的布置空间。顶部的极柱采用内嵌铜芯的铅基极柱，极柱根部做了多层密封结构，建模时还原了极柱与壳体盖之间的密封台阶结构，这个结构是防止电解液爬漏、极柱腐蚀的关键设计，很多简化模型会忽略这个细节，导致后续做密封结构验证、绝缘距离校核时出现误差。中间的排气阀采用单向阀结构，正常状态下保持密封防止外界空气进入电池内部加速极板氧化，当电池过充内部气压达到阈值时自动开启排气，避免壳体鼓胀破裂，建模时还原了排气阀的安装沉台、外部防护盖的结构，方便工程师做电池组顶部通风通道设计时预留足够的操作空间。在实际选型建模过程中，很多工程师容易忽略电池底部的安装基准面，这款电池的底部做了平整的定位凸台，和标准电池架的定位槽匹配，建模时特意保证了底部基准面的平面度、凸台的尺寸位置精度，避免整组电池安装时出现高低差、极柱错位的问题。

　　另外，电池壳体的侧壁没有多余的突出结构，方便多只电池紧密并排安装，最大化利用电池舱的空间，相邻电池之间只需要预留2-3mm的通风间隙即可满足散热需求，这个安装间隙的数值也是结合实际工程应用中的散热测试数据确定的，建模时的外形轮廓完全按照这个安装边界做了控制。从设计思路上来说，这类工业储能电池的三维建模不需要做过度的内部细节还原，重点要保证外部安装接口、外形尺寸、操作空间的准确性，毕竟结构工程师调用这类模型的核心场景是做电池舱布局、安装支架设计、连接母排走向规划、维护操作空间校核，而不是做电池内部电化学性能仿真。因此建模时对内部极板、电解液的部分做了简化处理，把所有建模精度都倾斜到外部装配相关的结构上：比如极柱的螺纹尺寸、接线端子的压接空间、顶部各部件的高度差、壳体的倒角半径，这些细节都会直接影响后续装配的可行性。举个实际工程中的例子，之前有项目用了简化的电池模型，极柱的高度做低了5mm，导致后续设计的铜母排安装时和电池盖的距离不足，绝缘距离不够，最后只能临时修改母排走向，耽误了项目进度，所以这类储能部件的建模，核心是抓住装配相关的关键尺寸，不需要追求无关的内部细节。

　　另外，这款电池的胶体设计对应的外部结构特征也在模型中有所体现，因为胶体电池不需要定期补加电解液，所以顶部没有预留富液电池那种大尺寸的注液口，只有中间的单向排气阀，这个外观特征可以帮助工程师快速区分胶体电池和普通富液电池，避免选型时出现错误。在做电池组排布设计时，还要考虑电池的维护操作空间，比如顶部排气阀的更换操作、极柱接线的扭矩扳手操作空间，模型中还原了顶部各部件的实际尺寸，工程师可以直接在装配体中模拟操作过程，验证操作空间是否足够，不需要等到样机阶段才发现操作干涉的问题。从安装边界来看，这款单体电池的重量较大，所以底部的支撑面尺寸也做了精准还原，方便工程师计算电池架的承重分布、选择合适的固定方式，对于壁挂式安装的电池舱，还可以根据模型的重心位置设计壁挂支架的固定点位置，避免出现重心偏移导致的安装隐患。
