钣金结构电源箱承载底盘设计

项目分类:变压器 发布时间:2025-01-01 ID:874506
  • 钣金结构电源箱承载底盘设计

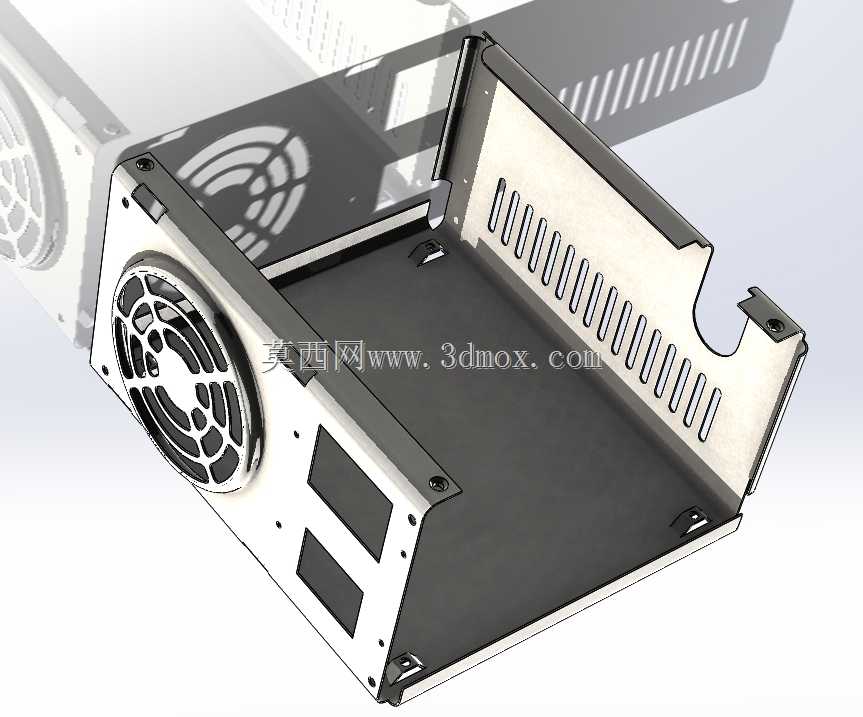

  这款电源箱底盘是开关电源、工业电源模块的核心承载钣金构件,日常应用覆盖工控机柜内置电源、通讯基站供电单元、小型工业设备内置供电模组等场景,作为电源内部所有元器件的安装基准,它需要同时承担结构承载、电磁屏蔽辅助、散热风道导向、外部接口定位的多重作用,绝非简单的金属托板。

  从实际使用场景出发,这类底盘首先要适配标准ATX电源、定制工业电源的安装边界,常规适配的电源外形长度覆盖140mm至220mm区间,宽度统一匹配86mm标准电源宽度,安装孔位严格对应PCB板、功率变压器、滤波电容、散热风扇的固定点位,底盘上预留的翻边凸包是专门为螺丝固定做的攻丝基底,不需要额外压铆螺母,减少装配工序的同时,也避免了压铆件脱落带来的后期维护隐患。

  设计上优先考虑钣金冲压的工艺可行性,整体采用1.2mm厚的镀锌钢板一体折弯成型,折弯处预留的工艺缺口可以避免冲压过程中出现材料拉扯起皱的问题,侧边的长条通风孔是经过风道仿真优化的排布,孔宽1.5mm,既可以保证通风面积满足12cm轴流风扇的出风需求,又能防止外部异物掉入电源内部触碰高压元器件,孔位的排布方向顺着风扇出风的流向,减少风阻的同时,也能辅助形成定向风道,把功率管、变压器产生的热量直接带出电源壳体。

  底盘前端预留的两个矩形开口是电源输出接口的定位槽,尺寸严格匹配国标品字插座、开关按键的安装公差,开口边缘做了0.3mm的内折弯翻边,既可以提升开口处的结构强度,避免插拔插头时出现钣金变形,也能消除钣金裁切后的锐边,防止装配时划伤操作人员的手部。侧边的折弯立边高度为35mm,刚好和电源上盖的折弯边形成扣合结构,装配时不需要额外做定位治具,直接扣合后就能对齐四周的固定螺丝孔,大幅提升装配效率。

  在安装边界的设计上,底盘底部预留的四个凸包脚垫安装位,高度为2mm,既可以让电源底部和安装机柜的安装面留出间隙,避免底部钣金直接贴合金属机柜形成短路隐患,也能减少电源工作时风扇振动带来的共振噪音,凸包的位置严格对应标准电源的安装孔距,兼容机柜内常规的电源滑轨、螺丝固定两种安装方式。底盘靠近风扇安装位的区域做了局部下沉0.8mm的结构,刚好嵌入12cm轴流风扇的边框,不需要额外增加风扇固定支架,风扇螺丝可以直接锁在底盘预留的翻边孔位上,减少零件数量的同时,也让风扇和底盘的贴合更紧密,避免风扇运转时出现漏风、异响的问题。

  从结构强度角度考虑,底盘的折弯边都做了压筋处理,压筋深度0.5mm,在不增加板材厚度的前提下,把底盘的整体抗形变能力提升了40%以上,即使电源内部安装总重量达到2kg的变压器、电容等元器件,底盘也不会出现中部下凹的变形问题,长期使用不会因为形变导致PCB板受力开裂、元器件引脚脱焊。侧边的通风孔区域也做了微折弯加强,避免长条孔区域因为板材镂空出现强度下降的问题,即使受到外部轻微挤压,也不会出现孔位变形触碰内部元器件的情况。

  在实际装配逻辑上,底盘作为整个电源的装配基准件,所有内部元器件都要先固定在底盘上,再进行波峰焊、线材焊接的工序,所以底盘上的所有定位孔位公差都控制在±0.1mm以内,保证PCB板安装后不会出现偏移,输出接口和外壳开口的对位偏差不超过0.2mm,避免出现接口卡滞、插拔不顺的问题。底盘表面采用镀锌钝化处理,不需要额外喷涂,既可以满足RoHS环保要求,也能在长期使用过程中避免生锈,同时镀锌层的导电性能可以辅助电源内部的电磁屏蔽,减少电源工作时对外的电磁辐射干扰,也能阻挡外部电磁信号影响电源的工作稳定性。

  针对不同功率等级的电源适配需求,这款底盘的结构预留了扩展空间,高功率版本需要加装额外散热片时,底盘上预留的备用固定孔位可以直接安装辅助散热片的固定支架,不需要重新开模修改底盘结构,大幅降低衍生型号的开发成本。底盘尾部的缺口是为电源输入线预留的出线位,缺口处做了圆滑的卷边处理,可以避免线材被钣金锐边割破绝缘层造成短路隐患,卷边的半径为1mm,刚好适配常规的电源线护线套,安装护线套后可以完全包裹出线位置的钣金边缘,长期拉扯线材也不会出现绝缘层破损的问题。
