方形法兰式电源变压器安装端板结构

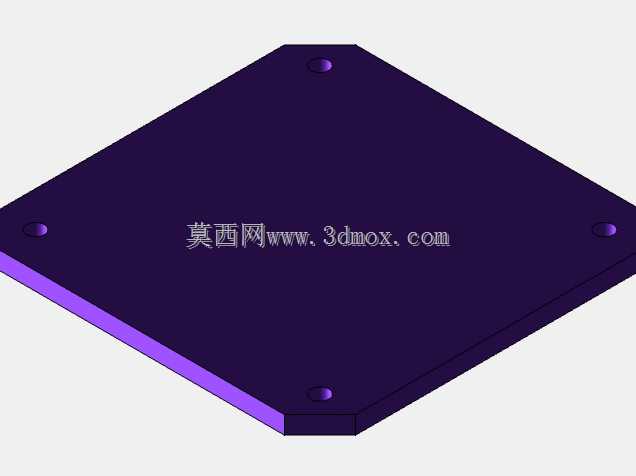

　　这款方形安装端板是小功率电源变压器的配套安装结构件，主要应用于工业控制板卡、小型机电设备、低压供电模组的内置电源固定场景，承担变压器本体与设备壳体之间的连接承载、绝缘隔离、定位基准三重作用，在小功率AC-DC供电模块、桌面式工控设备内置电源、教学实验台电源单元中都能见到这类结构的应用。从实际使用场景来看，这类端板直接贴合设备钣金壳体的内侧安装面，四个角的沉头安装孔对应壳体上的M4螺纹孔位，安装时不需要额外加装支撑柱，端板自身4mm的厚度足够承载100W以内小型变压器的整体重量，不会因为设备运输过程中的振动出现安装位变形、变压器移位的问题。

　　端板中心的大尺寸开孔是为变压器磁芯绕组的出线端预留的穿越空间，绕组的初级、次级引线可以直接从开孔位置穿过端板，连接到端板外侧的接线端子或者设备主板的供电焊盘，避免引线在变压器本体和壳体之间被挤压磨损，降低引线绝缘层破损导致的短路风险。从设计思路上看，这款端板采用了切角方形的外轮廓，相比完整方形外轮廓，四个切角位置刚好可以避让设备壳体内侧的加强筋、注塑立柱等内部结构，不需要在设备壳体设计阶段额外为安装板预留冗余的避让空间，能有效压缩电源模块的整体安装占用空间。端板上的四个安装孔采用沉孔设计，安装螺丝从端板外侧拧入壳体螺纹孔时，螺丝头部完全沉入沉孔内部，不会突出端板表面，避免螺丝头部和变压器本体的金属外壳接触造成接地短路或者绝缘耐压不达标。端板侧面的剖面结构显示，其整体为平整钣金冲压结构，边缘做了折弯压边处理，既提升了端板自身的结构刚性，减少薄板材的翘曲变形量，也能去除板材剪切后的锐边毛刺，避免装配过程中划伤操作人员手指或者损坏引线绝缘层。

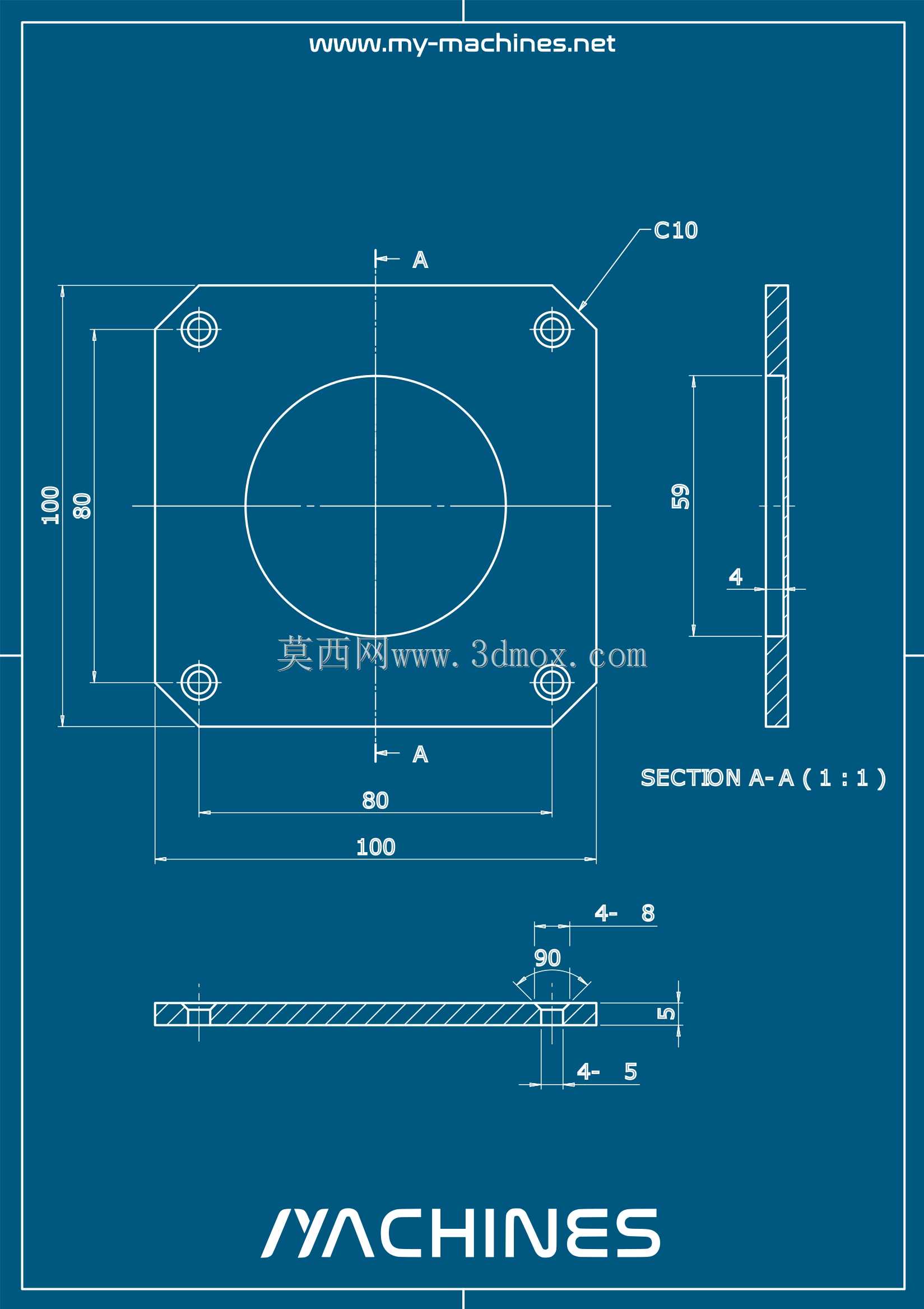

　　尺寸边界上，端板的整体外轮廓对边尺寸为100mm，两个相邻安装孔的中心距为80mm，中心开孔的直径尺寸匹配常规EI86型变压器磁芯的出线端尺寸，四个安装孔的位置度公差控制在0.1mm以内，能保证和变压器本体、设备壳体的安装孔位完全对齐，不会出现装配时孔位错位需要强行扩孔的问题。端板表面采用静电喷塑绝缘处理，涂层厚度在80-120μm之间，绝缘耐压可以达到AC2000V不击穿，满足低压电气设备的安规要求。在实际装配流程中，操作人员可以先将变压器本体通过自攻螺丝固定在端板的内侧，完成引线焊接和绝缘测试之后，再将带变压器的端板整体通过四个角的安装孔固定到设备壳体上，整个装配流程不需要复杂的工装定位，能有效提升生产线的装配效率。

　　另外端板上预留的小尺寸辅助定位孔，可以在变压器本体和端板固定时插入定位销，避免变压器本体在端板上出现旋转偏移，保证引线出线位置和端板中心开孔的同轴度，减少引线和开孔边缘的摩擦概率。这类结构虽然是电源变压器的配套辅件，但在设计阶段需要同时匹配变压器本体的安装尺寸、设备壳体的内部空间、安规绝缘距离、装配工艺性等多方面的要求，任何一个尺寸的偏差都可能导致装配干涉、绝缘失效或者安装强度不足的问题，在建模过程中需要重点关注安装孔的位置度、沉孔深度、开孔边缘的倒角处理、板材折弯的内R角等细节参数，才能保证最终加工出来的零件完全满足实际使用要求。
