纸箱面材真空贴面作业设备结构设计

　　这款设备主要面向纸品包装加工场景，针对瓦楞纸箱、纸板表层贴面工序设计，替代传统人工刷胶对位的作业模式，解决手工贴面易出现的气泡、偏移、褶皱等常见质量问题，适配中小型包装加工厂的批量生产需求，可完成不同幅面纸板的面材覆贴作业，尤其适合带局部开窗、异形轮廓纸板的贴面加工，相比普通辊式贴面设备，真空吸附的固定方式不会对薄型面材造成拉伸变形，能适配铜版纸、特种装饰纸、覆膜面材等多种贴面材料。

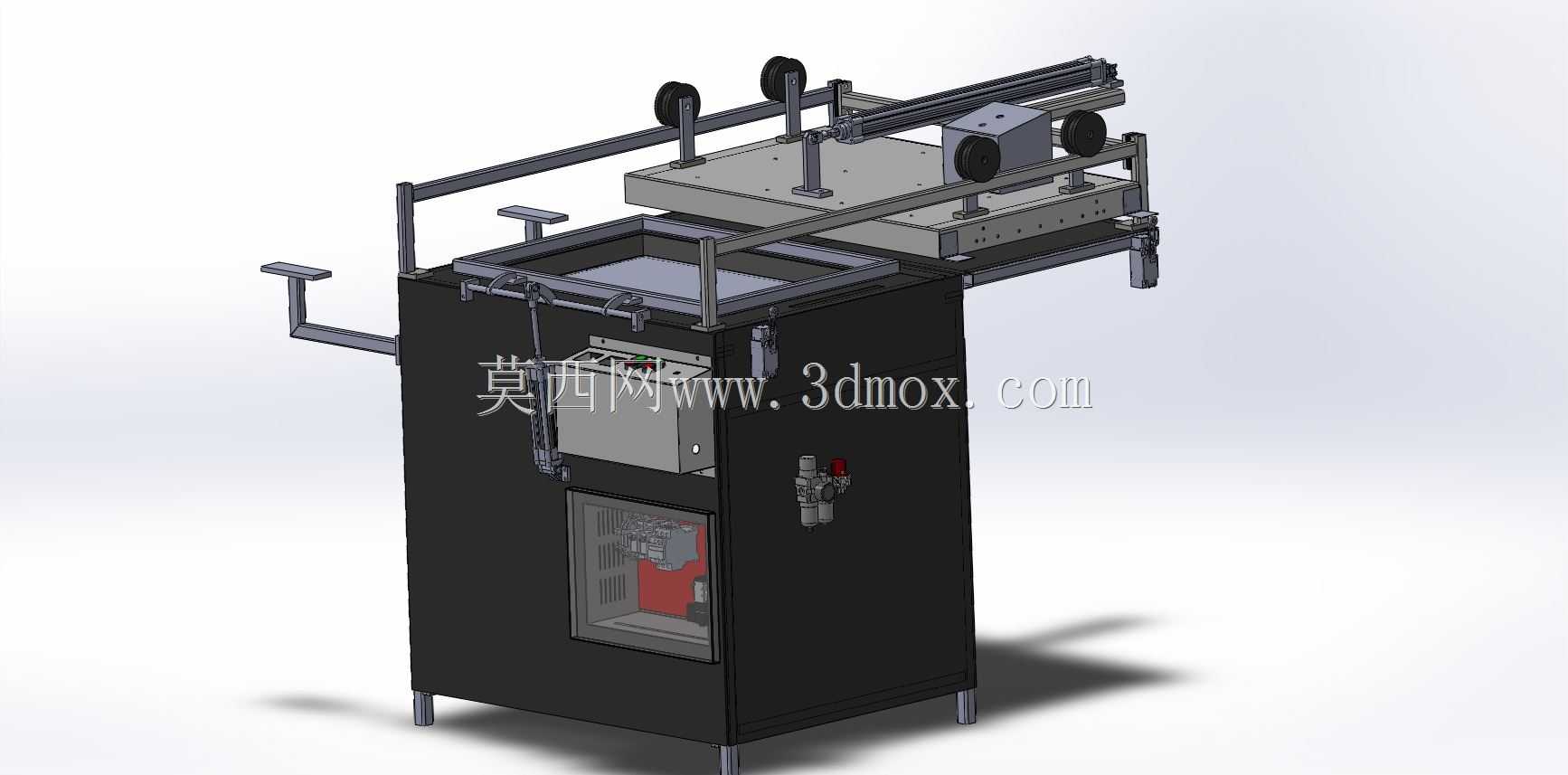

　　从结构设计逻辑来看，设备采用立式柜式机架作为主体承载结构，底部预留可调支撑脚，可在车间不平整地面完成调平安装，机架下部为电气与气动元件安装腔，正面设置透明观察窗，方便日常维护时快速查看内部阀组、管路的工作状态，侧面安装气源处理三联件，可直接对接车间压缩空气管路，无需额外配置气源增压装置。机架上部为作业台面，采用多孔式真空吸附平台，平台平面度控制在0.1mm/m以内，保证贴面时纸板放置平整，不会因台面凹凸造成贴合间隙。

　　台面上方设置可平移的压合辊组机构，辊组采用线性导轨导向，传动端同步带驱动，运行过程中辊面平行度偏差不超过0.05mm，压合辊表面包覆邵氏硬度40度的硅胶层，压合时可自适应纸板微小厚度差，避免局部压力过大造成面材压痕。辊组两侧设置面材定位挡杆，作业时可先将待贴面材放置于挡杆定位位置，纸板放置于真空平台完成吸附固定后，辊组平移过程中带动面材逐步贴合到纸板表面，真空系统在贴合过程中持续提供负压吸附力，保证面材与纸板之间的空气被完全挤出，从根源上避免贴合后气泡残留。

　　设备两侧设置延伸托料架，可承托超出台面幅面的长尺寸纸板，托料架高度与作业台面保持齐平，托料架上设置万向滚珠，减少纸板推送过程中的摩擦阻力，单人即可完成大尺寸纸板的上料对位操作。设备的操作控件集中设置在机架前侧的操作盒上，包含真空启停、辊组运行、压力调节等功能按键，操作高度符合人体工程学设计，操作人员站立作业时无需弯腰即可完成所有操作。

　　安装边界方面，设备主体占地尺寸约为长1200mm、宽800mm，加上两侧延伸托料架完全展开后的总宽度约为1800mm，设备总高度约为1600mm，安装时需预留后侧300mm的维护空间，用于气管、线路的检修更换，设备总重量约为180kg，普通车间水泥地面即可承载，无需做额外的地基加固处理。气源接入端采用标准G1/2快插接头，接入压缩空气压力范围为0.5-0.7MPa，真空系统采用内置式真空发生器，无需外接独立真空泵，简化了车间管线布置。

　　在功能适配性上，设备的真空吸附平台可通过更换不同开孔的垫板，适配最小A4幅面、最大1000*600mm幅面的纸板加工，压合辊的压合力度可通过调压阀无级调节，针对不同厚度的面材与纸板组合，可灵活调整压力参数，比如贴合薄铜版纸时采用较小压力避免面材拉裂，贴合厚特种纸时适当增大压力保证粘接牢固。辊组的运行速度也可通过调速旋钮调整，适配不同操作熟练度的作业人员，新手操作时可降低运行速度保证对位精度，熟练工可提高速度提升作业效率。

　　结构细节上，所有与面材接触的辊面、定位件都做了倒角与抛光处理，没有尖锐棱角，避免作业过程中刮伤面材表面，设备的所有传动部位都设置了透明防护挡板，既不影响观察运行状态，也能防止操作人员误触运动部件，符合车间作业的安全规范。机架底部的可调脚调节行程为50mm，可适应地面最大30mm的高度差，调平后设备运行无晃动，保证压合过程中辊组运行平稳，不会出现贴合面错位的问题。
