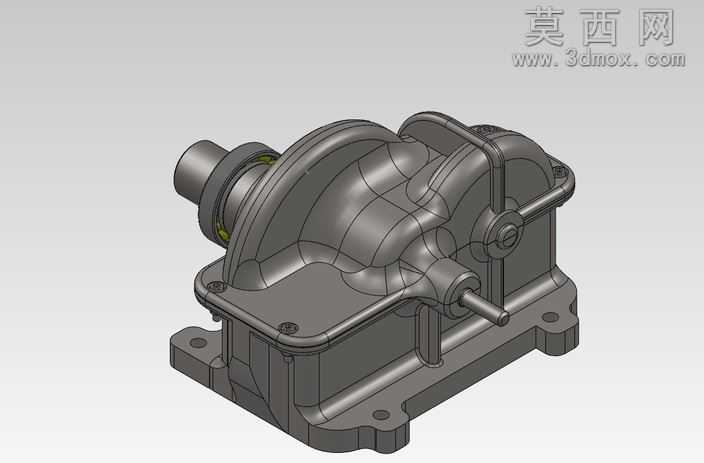

1:6传动比单级圆柱齿轮减速箱

本作品为1:6传动比的单级圆柱齿轮减速箱三维建模作品，建模过程严格遵循机械设计规范，先从核心传动参数推导入手，确定输入轴、输出轴的中心距、齿轮模数、齿宽等核心参数，再依次完成各个零件的特征建模。建模时优先采用参数化设计逻辑，对齿轮的渐开线齿廓通过方程式驱动生成，保证齿形的啮合精度，避免齿面干涉问题；轴类零件采用阶梯轴结构设计，依次绘制轴肩、键槽、轴承安装位、密封件安装位的特征，确保各段轴径的公差配合符合装配要求。箱体部分采用剖分式结构设计，先绘制底座的安装底板、轴承座孔、加强筋、螺栓连接孔特征，再绘制上箱盖的观察窗、透气塞安装位、定位销孔结构，上下箱体的结合面做了贴合精度的特征处理，保证装配后的密封性能。所有标准件如螺栓、螺母、轴承、油封、键都按照国标参数建模，装配时采用自下而上的装配流程，先完成轴系组件的子装配，将齿轮、轴承、键、轴套依次装配到对应轴段，校验轴系的转动自由度，再将轴系组件装入箱体轴承孔，依次安装端盖、密封件、连接螺栓，全程做干涉检查，调整存在配合冲突的特征尺寸。渲染阶段对不同零件赋予对应材质，箱体采用铸铁材质，调整哑光金属质感与细微的铸造纹理，齿轮与轴采用调质钢材质，赋予略带金属光泽的机加工表面质感，密封件采用橡胶材质，螺栓等标准件采用镀锌钢的亮面金属质感，场景采用柔和的漫反射光照，清晰展现减速箱的外部轮廓与内部传动结构的布局。整体设计围绕减速箱的动力传递功能展开，在保证结构强度的前提下优化箱体壁厚与加强筋布局，既减轻整体重量又保证箱体的刚性，输入轴的伸出端做了密封结构设计，避免润滑油泄漏与外部粉尘进入箱体内部，输出轴的轴肩定位尺寸经过反复校验，保证齿轮啮合的中心距精度，确保传动过程平稳、噪音低，可用于机械设计教学演示、传动方案选型参考、非标设备传动机构设计参考等场景。
