管状凝胶铅酸储能电池三维结构设计

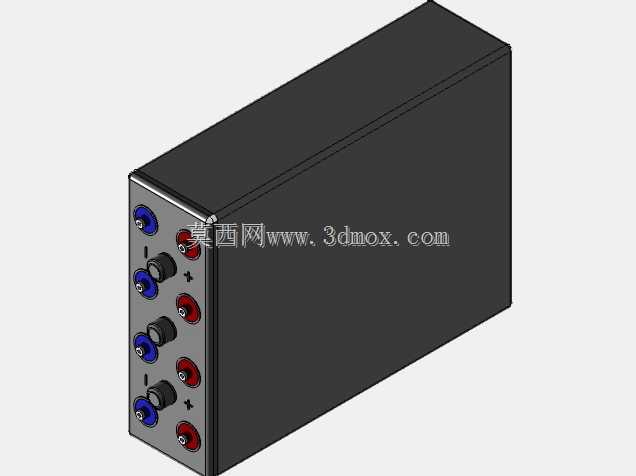

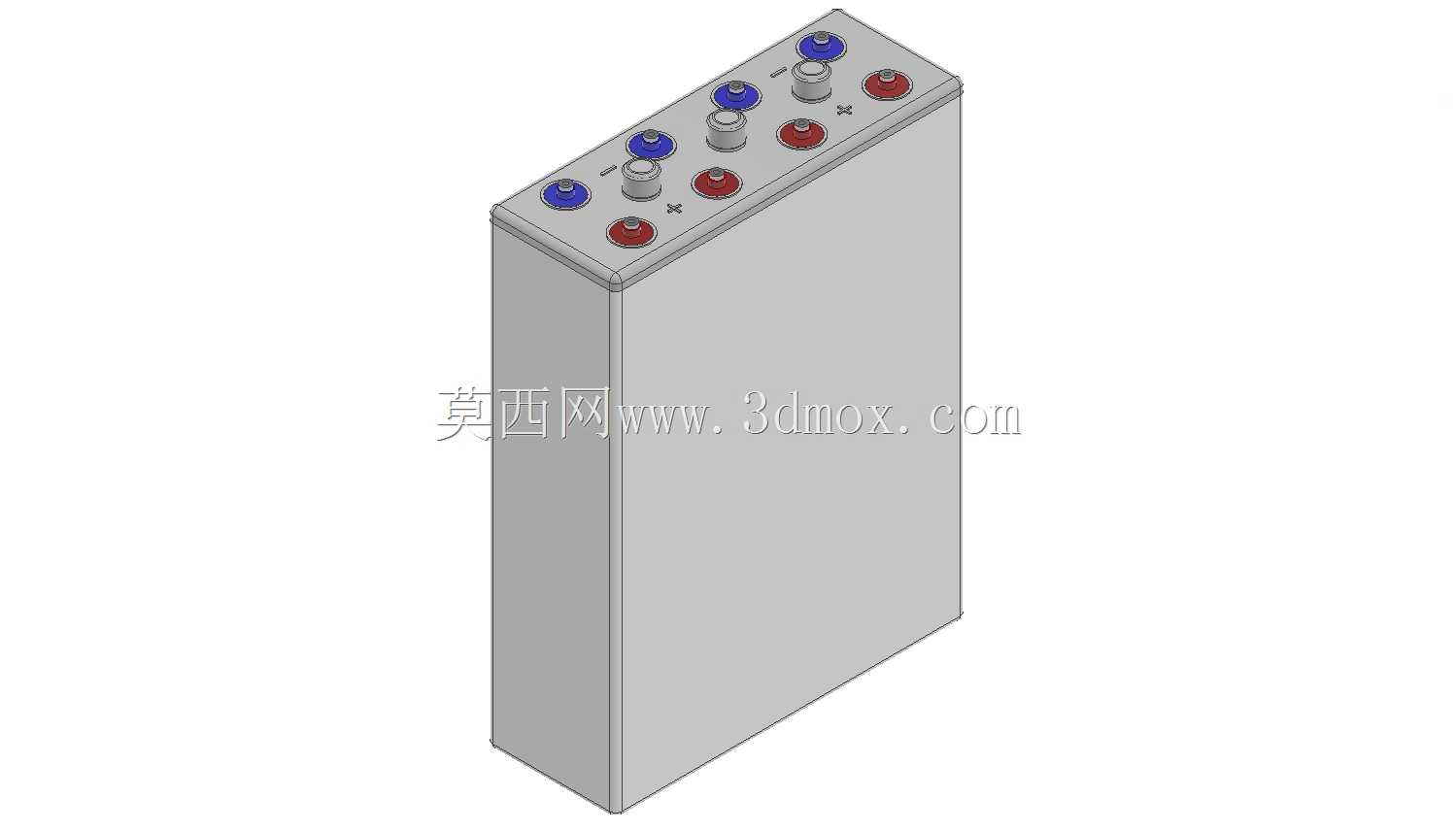

　　在通信基站后备供电、光伏离网储能、轨道交通信号备用电源这类对供电可靠性要求极高的场景中，管状凝胶铅酸电池一直是长循环寿命储能方案的核心选型，这类产品的三维结构设计，需要同时兼顾电化学排布合理性、安装运维便利性、结构强度冗余度多个维度的工程需求，不能只停留在外观还原的层面。从实际工程应用的角度看，这类管式胶体电池的核心优势在于深循环耐受能力强，电解液呈凝胶状态无游离酸，相比普通开口式铅酸电池，不需要定期补加蒸馏水，倾斜甚至短时倒置安装也不会出现酸液泄漏的问题，非常适合部署在偏远无人值守的站点、地下管廊配套供电舱、高海拔光伏储能站这类运维频次极低的场景。做这款产品的三维结构设计时，首先要理清极群的排布逻辑：顶部的极柱按照正负极交替排布，相邻同极性极柱通过连接条实现串接，极柱的伸出高度、连接条的安装间隙都要预留足够的操作空间，方便现场安装时的扭矩扳手作业，避免因为间隙不足导致螺栓紧固不到位，引发接触电阻过大、运行温升超标的问题。电池槽体采用长方体立式结构，侧壁的厚度设计需要兼顾堆码强度与材料成本，槽体顶部的密封槽结构要和槽盖的密封凸筋完全匹配，配合密封胶实现IP65级别的防护能力，避免户外部署时雨水、凝露渗入电池内部引发绝缘故障。顶部的极柱防护帽采用红蓝两色区分正负极，红色对应正极、蓝色对应负极，和行业通用的色标规范保持一致，能够有效降低现场接线时的极性接反风险，每个极柱根部都设计有密封结构，防止极柱位置出现爬酸、渗液的问题。从安装边界来看，这类大容量管式胶体电池的单体重量较大，三维建模时需要严格控制底部安装面的平面度公差，确保电池放置在电池架层板上时能够完全贴合，不会出现局部悬空导致槽体受力不均开裂的问题；电池的侧面预留有足够的间隙，满足多只并排安装时的散热需求，避免密集排布时电池组中心区域温升过高，加速胶体老化缩短使用寿命。

　　设计过程中还要考虑运维的便利性：电池顶部的排气阀位置要避开极柱连接区域，防止排气阀排出的少量酸雾凝结后滴落到连接条上引发腐蚀，排气阀的开启压力参数要和槽体的结构强度匹配，既保证电池内部产生的气体能够顺利排出，避免内部压力过高鼓胀，又要防止外部空气进入电池内部加速极板硫化。另外，槽体的边角位置都做了圆弧过渡处理，避免生产转运、现场安装过程中尖锐边角划伤作业人员，也能减少应力集中导致的槽体开裂风险。从结构强度的角度，槽体的侧壁设计有竖向的加强筋，既能够提升槽体的抗形变能力，在电池注酸后承受内部极板、电解液的重量不发生鼓胀变形，也能在多只电池并排安装时形成自然的通风间隙，提升散热效率。

　　极柱的材质选用纯铅镀锡结构，既保证导电性能，又能提升耐腐性能，连接条的截面积按照最大持续放电电流的1.5倍裕量设计，避免大电流放电时连接条过热。在三维建模的细节处理上，所有配合面的公差都按照注塑件的工艺要求设置，槽盖和槽体的配合间隙控制在合理范围，既方便生产时的密封胶涂布装配，又能保证密封后的结构强度；极柱和槽盖之间的密封采用双重密封结构，一道是橡胶密封圈径向密封，一道是密封胶轴向密封，彻底杜绝极柱位置的渗液隐患。这类电池在实际使用中往往是多只串联组成高压电池组，所以单体的外形尺寸公差需要严格控制，长度、宽度、高度的公差控制在±1mm以内，确保多只电池安装在标准电池架上时，极柱的对齐度满足连接条的安装要求，不会出现连接条强行拉扯导致极柱受力损坏的问题。另外，电池表面的标识区域在建模时也预留了平整的位置，方便后续粘贴参数标识、极性标识、警示标识，不会因为槽体表面的加强筋结构导致标识粘贴不平整、容易脱落。

　　从电化学结构匹配的角度，三维模型内部的极板排布和管式极板的实际尺寸完全对应，正极采用管式极板结构，填充活性物质的套管采用耐酸多孔材质，负极采用涂膏式极板，隔板采用超细玻璃纤维棉，配合凝胶电解液，能够实现氧气的复合循环，减少使用过程中的水损耗，这也是这类电池能够实现免维护的核心结构基础。在设计时还要考虑运输过程中的结构强度，槽体底部设计有叉车作业的预留间隙？不对，这类单体重量虽然大，但一般是人工配合简易工具搬运，所以槽体的侧面没有设计突出的提手结构，避免提手在长期堆码时受力断裂，而是在槽体上部的四个角位置设计有内嵌的搬运扣手位置，方便作业人员搬运时抓持，同时扣手位置不会突出槽体表面，不会影响多只电池的紧密并排安装，也不会在运输过程中因为碰撞导致扣手损坏。
