25x57规格工程线缆防护拖链结构设计

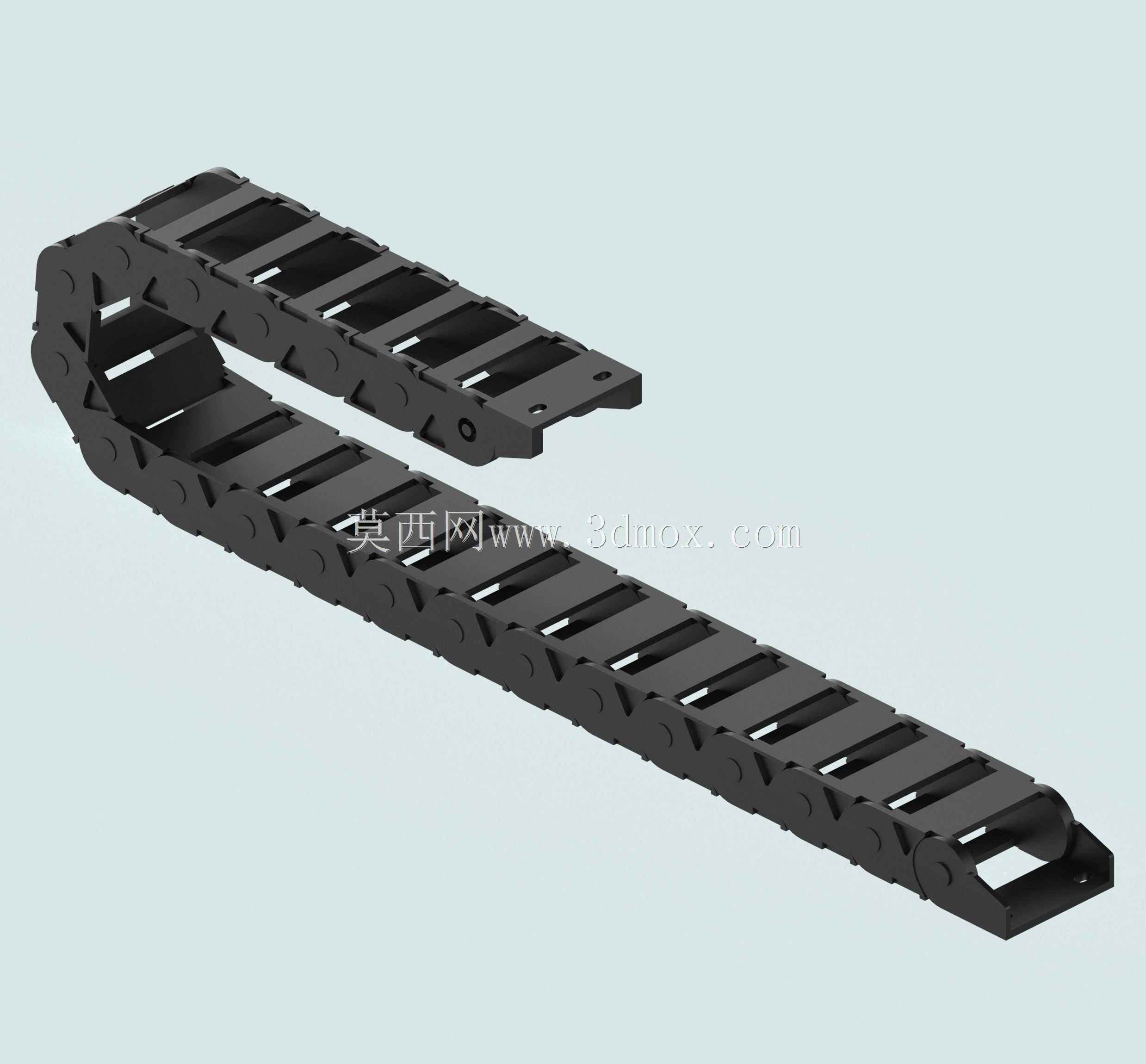

　　在各类往复运动的工业设备布局中，线缆、油管、气管的排布防护一直是结构设计阶段需要重点考量的环节，这类柔性管线如果长期处于无约束的拖拽、摩擦状态，很容易出现外皮磨损、线芯断裂、管路弯折堵死等问题，直接影响设备的运行稳定性，而拖链这类防护载体，就是专门针对这类往复运动场景开发的管线防护结构。这款25x57规格的防护拖链，在结构设计上采用了单元链节串联的组合形式，每一节链节都可以实现相对转动，能够根据设备的运动行程形成稳定的弯曲弧度，既可以给内部穿行的管线提供足够的容纳空间，也能在往复运动过程中对管线形成牵引和约束，避免管线与设备结构件、地面发生直接摩擦，同时也能让设备的走线排布更加规整，减少杂乱管线带来的安全隐患。

　　从实际应用场景来看，这类规格的拖链适配性很广，在自动化生产线的横移模组、数控机床的走刀机构、电子设备的检测位移平台、起重设备的移动供电单元等场景中都能使用，只要是存在直线往复运动、需要对随行柔性管线进行防护的部位，都可以根据行程长度拼接对应数量的链节来满足使用需求。在设计这款拖链的结构时，首先要明确的是内部容纳空间的尺寸边界，25x57的内空尺寸，意味着可以同时容纳多根不同线径的控制电缆、信号线缆，或是小通径的气动软管、液压油管，设计时每一节链节的侧板都做了等强度的结构优化，在保证链节转动灵活性的同时，也能承受一定长度下拖链自身的重量以及内部管线的重量，避免长行程使用时出现链节下垂变形、卡滞的问题。链节之间的连接采用了卡扣式的装配结构，不需要额外的连接销轴紧固件，装配时只需要将相邻链节的连接卡位对准压入即可完成拼接，后期如果某一节链节出现磨损损坏，也可以单独拆卸替换，不需要整根拖链报废，能够降低后期的维护成本。拖链的两端设计了专门的安装固定端，一端固定在设备的静止基座上，另一端固定在做往复运动的移动部件上，安装孔位的尺寸做了通用化设计，能够适配大多数常规设备的安装面，不需要额外做转接件就可以完成固定。

　　在弯曲半径的设计上，这款拖链的弯曲弧度做了平滑过渡处理，弯曲半径的取值参考了常规柔性线缆、气动软管的最小允许弯曲半径，避免拖链弯折时内部的管线出现过小半径的弯折，导致线缆线芯折断、气路堵死的问题，每一节链节转动时都有限位结构，限制相邻链节的最大转动角度，保证整根拖链在运动过程中始终保持稳定的弯曲形态，不会出现反向弯折、局部卡滞的情况。拖链的上盖板采用了可开启的结构设计，在布设内部管线的时候，可以直接打开对应位置的上盖板，将管线依次放入拖链内部之后再扣合上盖板，不需要从拖链的端部穿线，尤其是在长行程、多管线的布设场景下，这种可开启的结构能够大幅降低管线布设的工作量，后期检修内部管线的时候，也可以直接打开对应位置的盖板查看，不需要拆解整根拖链。

　　从结构强度的角度考虑，链节的受力部位做了加厚处理，尤其是链节之间的连接卡位、两端安装固定的部位，在往复运动的反复受力过程中不容易出现断裂、松脱的问题，链板的表面做了平滑处理，没有尖锐的棱角，不会在运动过程中磨损内部穿行的管线外皮。在实际选型使用的时候，需要根据设备的运动行程确定拖链的总长度，根据内部穿行的管线总直径确认拖链的内空尺寸是否满足余量要求，一般来说内部所有管线的总横截面积不超过拖链内空横截面积的60%，给管线留出足够的活动空间，避免拖链运动时管线之间相互挤压磨损，同时还要根据移动部件的运动速度、加速度确认拖链的承重能力是否匹配，高速运动的场景下还需要考虑拖链运行的噪音、稳定性等因素。这款拖链的结构设计充分考虑了工程实际中的安装、使用、维护需求，没有多余的冗余结构，每一处结构设计都对应实际使用中的具体问题，既能够满足常规工业场景下的管线防护需求，也能通过模块化的拼接结构适配不同的行程长度，通用性较强。
