多款数控机夹式硬质合金切削刀片

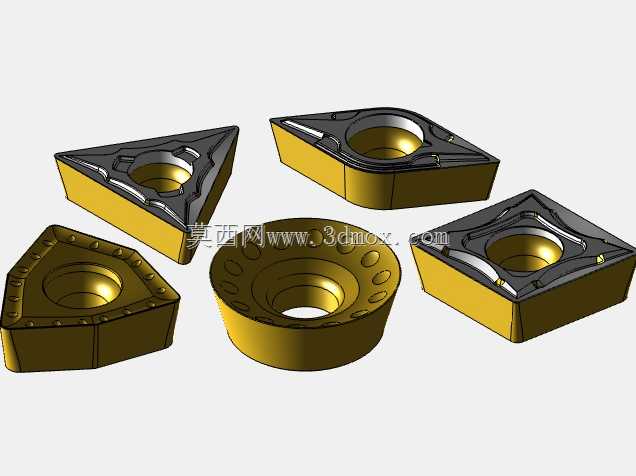

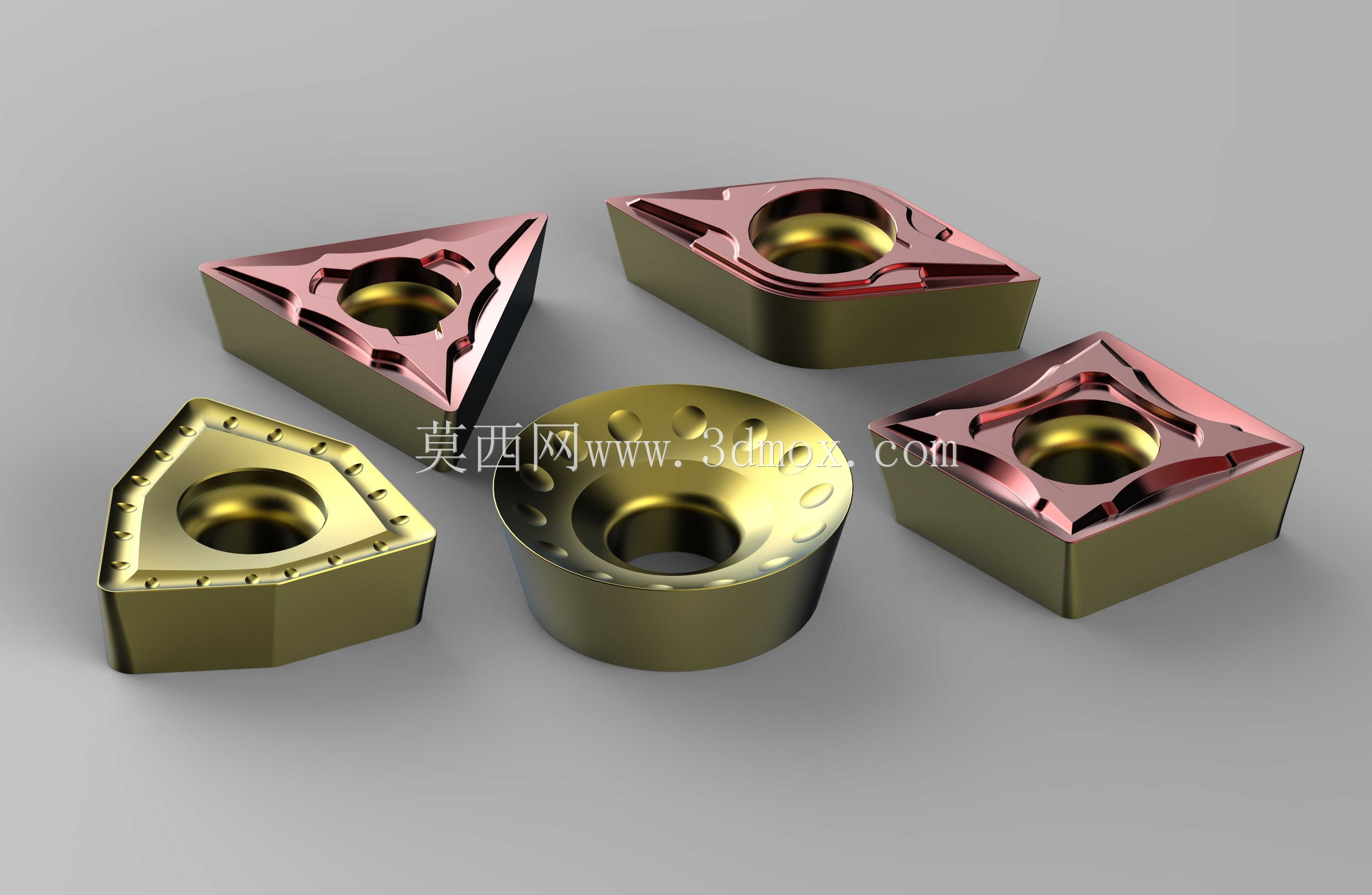

　　这批切削刀片覆盖了三角、菱形、圆形、方形等主流机夹刀片廓形，适配数控车床、车削中心的常规外圆、内孔、端面及仿形车削工序，可完成钢件、铸铁、不锈钢等常见金属材料的粗加工、半精加工到精加工全流程切削作业。不同廓形的刀片对应差异化的加工场景：三角形刀片刀尖角60度，主偏角适配范围广，可用于台阶面、外圆的仿形加工，在小切深、小进给的精加工场景下能获得较好的表面质量；菱形刀片刀尖角常见为80度与55度，80度菱形刀片兼顾切削强度与仿形能力，适合中等切深的外圆车削，55度菱形刀片可完成深槽侧壁、复杂轮廓的仿形车削，避让性优于三角形刀片；圆形刀片刃口无尖角，切削刃强度最高，适合大切深的粗加工、曲面仿形加工，在模具钢、高温合金的重切削场景下能有效分散切削力，降低崩刃风险；方形刀片四个刃口均可使用，经济性突出，适合端面、大直径外圆的平面车削，切宽稳定的工况下刃口利用率最高。

　　从结构设计来看，所有刀片均采用中心通孔的装夹结构，适配螺钉压紧、杠杆压紧、楔块压紧等主流机夹刀杆装夹方式，安装时通过刀片底面与刀杆定位面贴合，中心孔配合锁紧元件实现夹紧，装夹重复定位精度可控制在0.02mm以内，换刀时无需重新对刀即可快速恢复加工精度。刀片前刀面设计有差异化的断屑槽结构，粗加工款断屑槽槽宽较大、凸台高度更高，可在大进给量下将切屑折断为C型或6型碎屑，避免长切屑缠绕工件或刀杆；精加工款断屑槽槽型更平缓，刃口经过钝化处理，可减小切削阻力，获得更低的加工表面粗糙度，同时避免积屑瘤粘附在刃口上影响加工质量。刀片基体采用硬质合金材质，表面根据加工场景做了差异化涂层处理，钢件加工款采用TiCN+Al2O3多层涂层，可承受800-1000℃的切削温度，降低刀具与工件的摩擦系数；不锈钢加工款采用TiAlN涂层，抗粘结性能优异，可减少加工过程中的冷作硬化粘附问题。

　　从安装边界来看，这批刀片的内切圆直径覆盖12mm、16mm两个常用规格，刀片厚度为4.76mm，中心装夹孔直径为4.4mm，适配对应规格的标准机夹刀杆，安装时需保证刀片定位面与刀杆刀垫完全贴合，锁紧螺钉的扭矩控制在3.5-4N·m，避免扭矩过大造成刀片碎裂或扭矩不足导致切削过程中刀片移位。刀片的刀尖圆弧半径分为0.4mm、0.8mm、1.2mm三个常用规格，0.4mm刀尖圆弧适合精加工，可获得更小的残留高度，0.8mm刀尖圆弧兼顾刀尖强度与表面质量，是通用加工的首选规格，1.2mm刀尖圆弧强度更高，适合粗加工、断续切削场景，可承受更大的切削冲击。在实际加工应用中，需根据工件材料、加工工序匹配对应的切削参数：钢件粗加工时线速度控制在120-180m/min，进给量0.2-0.4mm/r，切深2-4mm；精加工时线速度提升至180-250m/min，进给量0.08-0.15mm/r，切深0.2-0.5mm；不锈钢加工时线速度适当降低至80-120m/min，配合充足的切削液冷却，避免刃口过热磨损。

　　在三维建模过程中，这类刀片的建模重点在于断屑槽曲面与刃口钝化特征的还原，需严格对应标准刀片的廓形参数，保证内切圆直径、刀尖角、中心孔位置、刀片厚度的尺寸公差控制在±0.01mm以内，断屑槽的曲面曲率需匹配实际切削的流屑角度，避免建模误差导致后续装配时与刀杆发生干涉。建模时可先绘制刀片的外轮廓草图，通过拉伸生成基体，再通过旋转、扫掠等特征构建中心装夹孔与前刀面断屑槽结构，最后对刃口部分做倒钝处理，还原真实刀片的刃口微观特征，为后续的刀杆装配、切削仿真提供准确的模型基础。这类标准化刀片模型可直接用于数控加工的刀库搭建、加工过程的干涉检查、切削工艺仿真，帮助工艺人员在编程阶段提前预判刀具与工件、夹具的碰撞风险，优化走刀路径，减少实际加工中的试切成本。
