SUV车型通用外挂式备胎固定支架结构

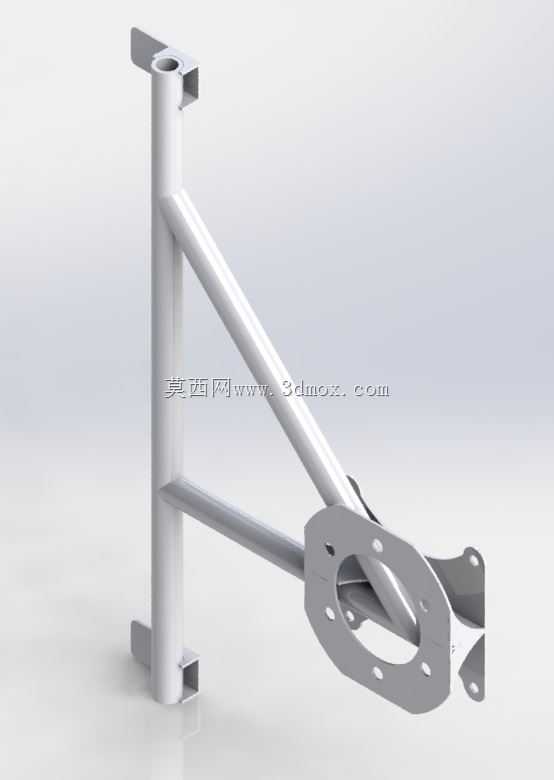

　　这款备胎固定支架主要面向SUV车型的外挂备胎安装场景，在实际整车配套与售后改装领域都有广泛应用，能够解决部分SUV车型尾门内置备胎占用储物空间、尾门挂载备胎长期使用易产生铰链变形的问题，同时也适配越野场景下的大尺寸备胎换装需求，避免原厂备胎位无法容纳升级后越野轮胎的痛点。从结构功能来看，该支架采用三角稳定受力构型，主支撑立柱采用矩形截面管材，承担备胎整体的垂直载荷与行车过程中的纵向冲击载荷，斜向支撑圆管连接立柱中部与底部安装法兰，形成稳定的三角受力结构，可分散车辆在非铺装路面行驶时产生的交变载荷，避免应力集中导致的支架焊缝开裂或结构变形。

　　底部的安装法兰采用多螺栓孔位设计，孔位布局匹配多数SUV车型后保险杠内侧的车身底盘预留安装点，无需对车身主体结构进行打孔切割，降低改装过程中的车身损伤风险，法兰盘与支撑管之间采用满焊连接，焊后做抛丸除锈与喷塑处理，可应对户外行车过程中的泥水侵蚀、盐雾腐蚀，延长户外使用周期。设计过程中优先考虑安装边界的适配性，主立柱的高度设置避开了尾门开启的运动轨迹，支架安装完成后不会影响尾门的正常开合，同时预留了备胎安装后的转动间隙，避免备胎与尾门玻璃、后保险杠产生运动干涉。

　　横向支撑臂的长度经过多车型数据校核，适配15寸到19寸区间的常规SUV备胎尺寸，安装面的孔位匹配常见的四孔、五孔备胎轮毂固定节圆，可通过调整固定螺栓位置适配不同轮毂参数的备胎安装。支架顶部与底部均设置有车身连接固定耳，固定耳上开有长圆形调节孔，可在安装时根据不同车型的车身安装点位置进行小幅位移调整，补偿不同车型的钣金公差，降低安装对位难度。在受力校核层面，整体结构按照整车满载状态下3倍冲击载荷进行强度验证，主支撑管材的壁厚选择兼顾轻量化与结构强度，避免支架过重增加车尾额外负载，同时保证在越野颠簸、紧急制动等极端工况下，支架不会出现塑性变形或断裂失效。

　　斜向支撑的角度设置经过力学优化，可将备胎产生的倾覆力矩有效传递到底部安装法兰与车身连接点，降低上部固定耳的受力负荷，避免长期使用后固定点松动。支架的所有外露棱边均做倒钝处理，避免安装过程中划伤施工人员，也防止行车过程中剐蹭备胎或车身部件。实际装车使用时，该支架可将备胎完全外置在车尾侧方或后方位置，既释放了尾箱内部的储物空间，也在越野场景下方便备胎的快速取用，无需清空尾箱物品即可完成备胎更换操作，相比尾门挂载式的备胎结构，该支架将载荷直接传递到车身底盘结构件上，不会对尾门铰链、尾门钣金造成长期载荷压迫，避免尾门下坠、异响等常见问题。针对不同车型的安装差异，支架的固定耳可根据实际车型数据进行小幅弯折调整，适配不同车尾的造型曲面，保证安装后支架与车身贴合紧密，减少行车过程中的振动异响。表面处理层采用户外耐候性粉末喷涂，可耐受-40℃到80℃的环境温度区间，在北方低温、南方高湿以及沿海高盐雾环境下都能保持较好的防锈能力，不会短时间内出现涂层脱落、基材锈蚀的问题。
