蓝色507N单排7x5接线端子结构设计

　　在低压电气布线、小型电控柜内部接线、民用配电回路分线、工业控制信号转接等场景里，这类单排螺钉压接式接线端子是极为常用的基础连接件，承担着导线接续、回路分断、线缆固定的核心作用，直接决定了电气连接的可靠性与后期运维的便捷性。这款蓝色507N规格的接线端子，单排布局适配1P回路的接线需求，单个接线位适配线芯的有效压接尺寸为7x5mm区间，可覆盖常规0.5-6平方毫米的多股铜芯导线压接需求，外壳采用半透明蓝色绝缘材质，既可以直观观察内部导线的插入深度与压接状态，也能通过绝缘外壳实现带电部位的有效隔离，避免布线过程中误触带电体引发的安全隐患。

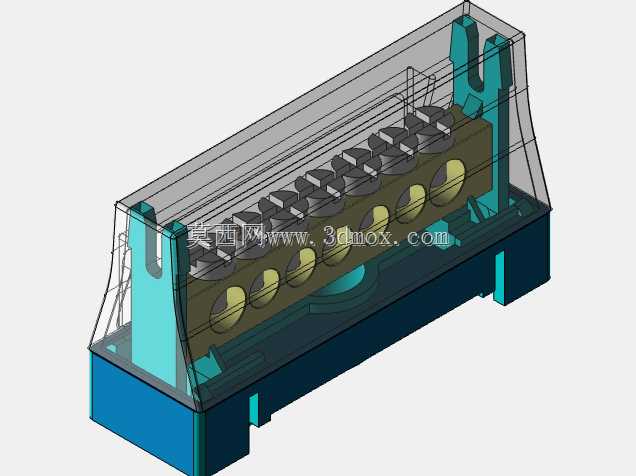

　　从结构设计逻辑来看，这款端子的底座采用卡扣式安装结构，底部预留标准导轨适配卡槽，可直接卡装在常规TH35mm标准电气安装导轨上，也可通过底座两端的固定孔实现螺丝直接固定，适配不同安装场景的固定需求；端子内部的导电件采用高导电率铜材冲压成型，表面做镀锡处理，既降低接触电阻减少长期通电的发热损耗，也能避免铜材氧化导致的接触不良问题，压接螺钉采用防滑脱设计，拧松到最大开度时不会从端子本体脱落，避免现场布线时小零件遗失影响施工进度。

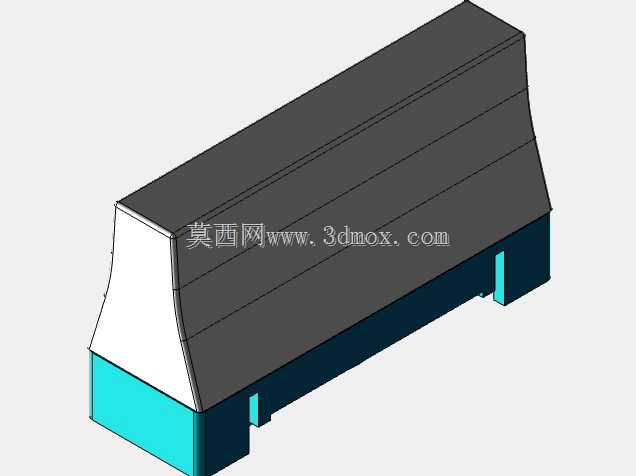

　　从外形尺寸与安装边界来看，这款端子单排7位的整体长度适配常规小型电控箱的侧边安装空间，整体高度控制在42mm以内，不会占用过多柜内纵深空间，端子两侧的端板做了加厚处理，多组端子并排拼接时可以保证相邻端子组之间的绝缘距离满足低压电气的安全爬电距离要求，外壳的半透明设计也让运维人员无需拆开端子即可快速排查导线松脱、线芯外露等常见故障。在实际工程应用中，这类端子常被用在小型电源变压器的输出端分线、PLC控制柜的信号回路转接、小型设备的电源进线分接等场景，相比传统的绞接烫锡工艺，采用这类端子压接的接线方式，后期回路改接、故障排查时的操作效率可提升60%以上，同时压接后的连接强度可承受50N以上的导线拉脱力，满足工业场景下的振动、温度变化等复杂工况的使用要求。

　　设计过程中，针对端子内部的压线结构做了优化，压线片采用弧形面设计，压接时可以均匀包裹导线线芯，避免平口压接时切断部分铜丝导致的载流量下降问题，同时端子的进线口做了喇叭口导向设计，现场穿线时无需刻意对准即可快速将导线插入压接位，降低现场施工的操作难度。外壳材质选用阻燃级绝缘材料，可耐受120摄氏度的长期工作温度，遇到过载发热情况时不会出现熔融滴落的问题，满足电气配件的阻燃安全要求，端子的金属部件全部做了防锈处理，在潮湿、轻度腐蚀的工业环境下也能保证长期稳定的导电性能，不会因为锈蚀导致接触电阻升高引发发热故障。从安装适配性来看，这款端子的相邻接线位中心距为7.5mm，既保证了不同电位接线点之间的绝缘距离，也尽可能压缩了整体安装占用空间，在有限的柜内空间里可以布置更多的接线回路，端子顶部的标识槽可插入标准标识条，方便后期运维时快速识别每个接线位对应的回路编号，减少查线的时间成本。
