便携手动自行车充气打气筒结构设计

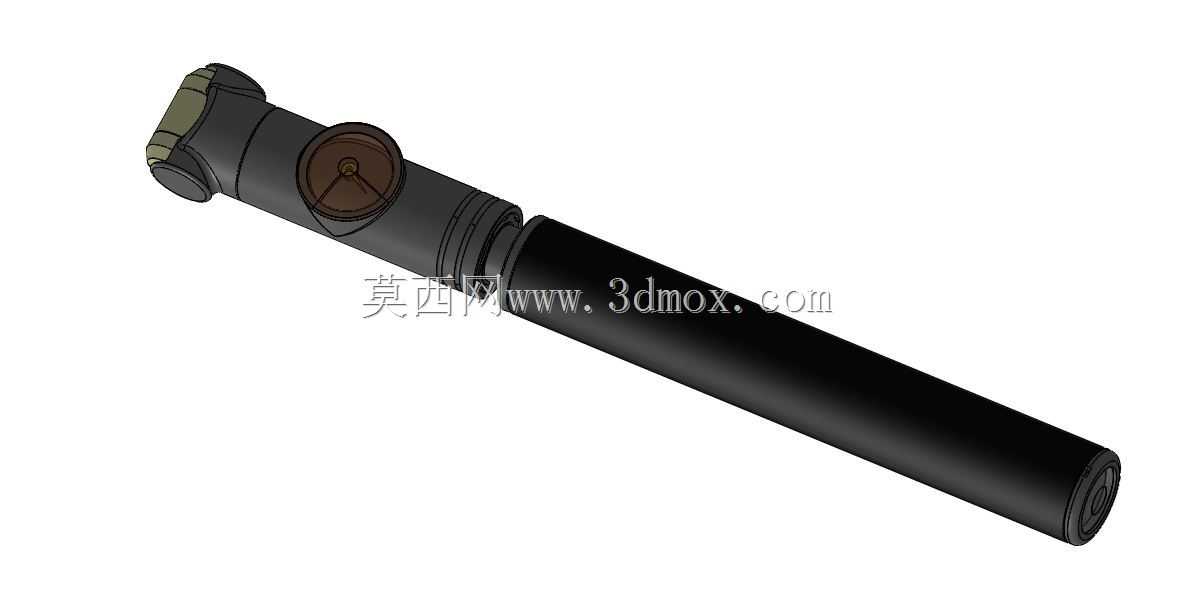

　　日常骑行场景中，手动打气筒是单车出行、家用维护场景下的必备五金工具，这款手动自行车打气筒的三维结构完整还原了实物的内部传动与气路逻辑，可直接用于结构验证、教学演示以及衍生产品的改型设计参考。从实际使用场景来看，这类打气筒主要适配公路车、山地车、普通家用自行车的轮胎充气需求，也可兼顾篮球、充气玩具等低压充气场景，无需外接电源，依靠手动推拉即可完成充气作业，适合随车携带、家庭常备以及户外应急补胎后的充气操作。

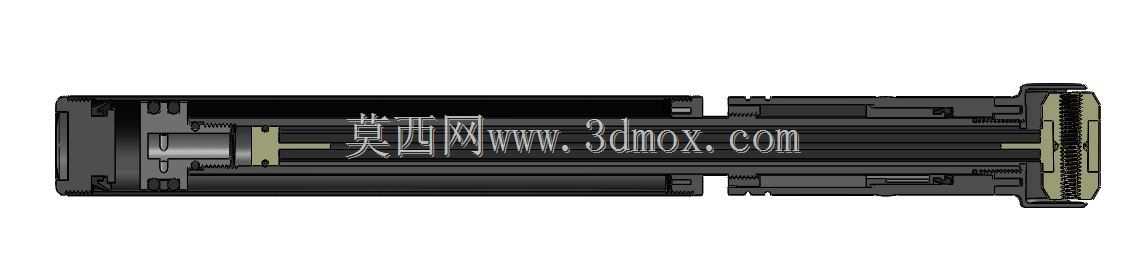

　　从功能特性来看，该结构采用单级活塞式压缩原理，内部包含活塞杆、活塞密封圈、单向阀组、气嘴连接头、外筒、端部锁紧结构几个核心部分。推拉活塞杆时，活塞上的密封圈与外筒内壁形成动态密封，上拉行程时筒内形成负压，外界空气通过活塞处的进气单向阀进入筒腔；下推行程时进气单向阀关闭，筒内空气被压缩后通过出气端的单向阀进入输气管路，最终通过适配气嘴注入轮胎内部。结构中特意设置了密封圈的安装卡槽，保证往复运动过程中密封件不会移位，避免漏气问题，出气端的单向阀采用锥面密封结构，能够在停止推压时自动锁闭气路，防止轮胎内的气体倒灌，这也是手动打气筒能够稳定保压的核心设计点。

　　设计思路上，这款打气筒优先考虑便携性与操作可靠性，外筒采用等径直筒结构，既能够保证足够的储气量减少充气推拉次数，也能够简化加工工艺，降低量产时的制造成本。端部的气嘴连接结构集成了美嘴、法嘴两种常见自行车气嘴的适配结构，无需额外更换转换头即可完成不同类型轮胎的充气操作，连接头处设置了锁紧扳杆，卡入气嘴后扳动扳杆即可形成径向抱紧密封，避免充气过程中连接头脱落漏气。活塞杆的端部设置了防滑握持结构，外筒的底端设置了脚踏支撑位，充气时可以用脚踩住底端固定筒身，单手或者双手提拉活塞杆即可发力，符合人体操作的发力习惯，长时间充气也不容易产生过度疲劳。

　　从安装边界与尺寸逻辑来看，该打气筒收缩状态下的长度控制在常规随车工具包的容纳范围内，外筒直径适配常规手持握持的尺寸范围，成年人单手握持即可稳定筒身。内部活塞的行程经过匹配计算，单次推拉的排气量能够满足普通自行车轮胎充气的效率需求，不会因为行程过长导致操作费力，也不会因为行程过短导致充气次数过多。所有运动部件之间都预留了合理的装配间隙，密封圈的压缩量控制在橡胶密封件的合理压缩范围内，既保证密封效果，也能够减少往复运动的摩擦阻力，降低操作时的发力门槛。结构中所有的连接部位都采用了卡扣或者螺纹连接的方式，没有采用不可拆卸的永久连接结构，后期如果出现密封圈磨损、单向阀卡滞的问题，可以很方便地拆解更换易损件，延长工具的整体使用寿命。

　　在结构细节处理上，外筒的内壁设计为光滑圆柱面，粗糙度要求满足密封圈往复运动的耐磨需求，避免内壁划痕导致密封失效。活塞部位的密封圈采用耐磨橡胶材质，安装槽的深度经过精确计算，保证密封圈装配后有合适的过盈量，既不会因为过盈量太大导致推拉阻力过大，也不会因为过盈量太小导致漏气。出气端的气路通道做了圆滑过渡处理，减少压缩空气流动时的阻力，提升充气效率。端部的脚踏部位做了加宽处理，脚踩时能够提供足够的支撑面积，避免充气过程中筒身歪斜。整体结构没有多余的冗余设计，所有零部件都服务于充气功能的实现，零件数量控制在合理范围内，既方便装配，也能够降低后期的维护成本。对于结构设计从业者来说，这个模型可以直观展示手动活塞泵的工作原理，也可以作为便携手动工具结构设计的参考案例，帮助理解密封结构、单向阀结构在手动流体工具中的实际应用方式，掌握便携工具设计中尺寸边界、操作人机、易损件维护等多个维度的设计要点。
