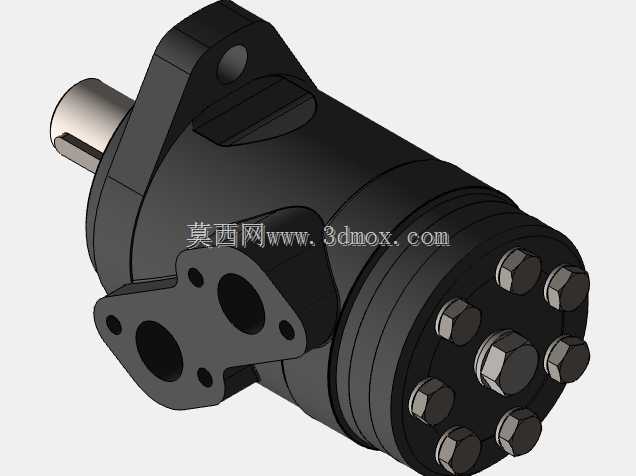

在中小扭矩液压传动场景里,这类轴配流摆线结构的马达一直是小型工程机械、农用机具、轻工辅助设备里的常用执行元件,MLP50规格的摆线马达,适配的是50ml/r左右排量的工况区间,日常在小型清扫车滚刷驱动、输送带辅助传动、机床夹具回转驱动、农用收割机的拨禾轮辅助驱动、小型装载机的转向助力单元里都能见到同结构产品的应用。从结构设计逻辑来看,这类马达采用端面配流加轴输出的布局,输出轴端设置的法兰安装位,是适配现场安装的核心接口,安装法兰上的两个定位销孔与四个螺栓过孔,匹配行业通用的两孔安装标准,安装时不需要额外做转接板,直接贴合设备安装面锁紧螺栓即可完成固定,输出轴采用平键传动结构,键槽尺寸匹配标准平键规格,传动过程中可以承受持续的径向载荷与短时冲击扭矩,不会出现键连接打滑的问题。
马达本体的进出油口采用法兰式连接结构,油口法兰面上的四个安装孔位对应标准液压管接头的安装尺寸,现场布管时可以直接对接标准液压胶管,不需要额外加工过渡接头,油道的走向设计在马达壳体内部,从进出油口直接连通配流盘的配流窗口,尽可能缩短了油道长度,减少了液压油在壳体内部的压力损失,同时也降低了油液流动带来的壳体振动。后端的端盖采用多螺栓圆周锁紧结构,七个螺栓沿端盖圆周均匀分布,锁紧时可以保证端盖与壳体之间的密封面受力均匀,不会出现局部密封压合不足导致的渗漏问题,端盖与壳体之间的密封采用O型圈加挡圈的组合结构,在系统额定压力工况下,可以承受持续的油压冲击,不会出现密封件挤出导致的泄漏故障。
从建模的细节处理来看,壳体的铸造圆角全部按照实际铸造工艺要求做了R3-R5的圆角处理,没有出现尖锐直角的结构,符合铸件的拔模与成型工艺要求,所有螺栓连接的位置都预留了足够的扳手操作空间,现场装配时不需要使用特殊定制工具,用标准内六角扳手即可完成全部装配操作。输出轴的伸出长度做了严格的尺寸控制,既保证了与被驱动部件的连接配合长度,又不会因为轴伸过长导致轴承受力点外移,加剧轴承的磨损,内部的摆线轮与针齿壳的配合间隙按照行业通用的配合公差做了预留,建模时还原了摆线齿形的实际轮廓,没有做简化处理,方便后续做运动仿真时可以直观看到配流过程中摆线轮的啮合运动状态。
这类马达的安装边界尺寸控制紧凑,整体径向尺寸不超过120mm,轴向总长度控制在180mm以内,在安装空间受限的小型设备上布置时,不会和周边的结构件产生干涉,壳体上的安装法兰定位止口尺寸匹配通用安装标准,替换同规格的其他品牌马达时,不需要修改设备上的安装孔位,直接替换即可完成设备维护。在实际工况使用中,这类马达可以在正反两个转向下输出相同的扭矩,配流结构的设计保证了正反转时的容积效率基本一致,不会出现单转向效率偏低的问题,壳体的材质采用高强度球墨铸铁,在承受持续的系统压力与外部冲击载荷时,不会出现壳体开裂的问题,输出轴的表面做了淬火处理,硬度达到HRC55以上,和负载连接的位置长期承受摩擦也不会出现轴颈磨损的问题。建模过程中对所有的密封槽尺寸都按照密封件的标准安装尺寸做了还原,密封槽的宽度、深度以及槽口的倒角都符合密封件的安装要求,后续如果要基于这个模型做工程图输出,可以直接提取尺寸用于生产加工,不需要再对密封槽位置做二次修改。内部的轴承布置采用前后双轴承支撑结构,两个深沟球轴承分别布置在输出轴的前后端,可以同时承受径向载荷与少量的轴向载荷,适配被驱动部件存在少量轴向窜动的工况,不会因为轴向力的存在导致轴承过早损坏。
