带九轴IMU的ESP32微型轮式机器人结构

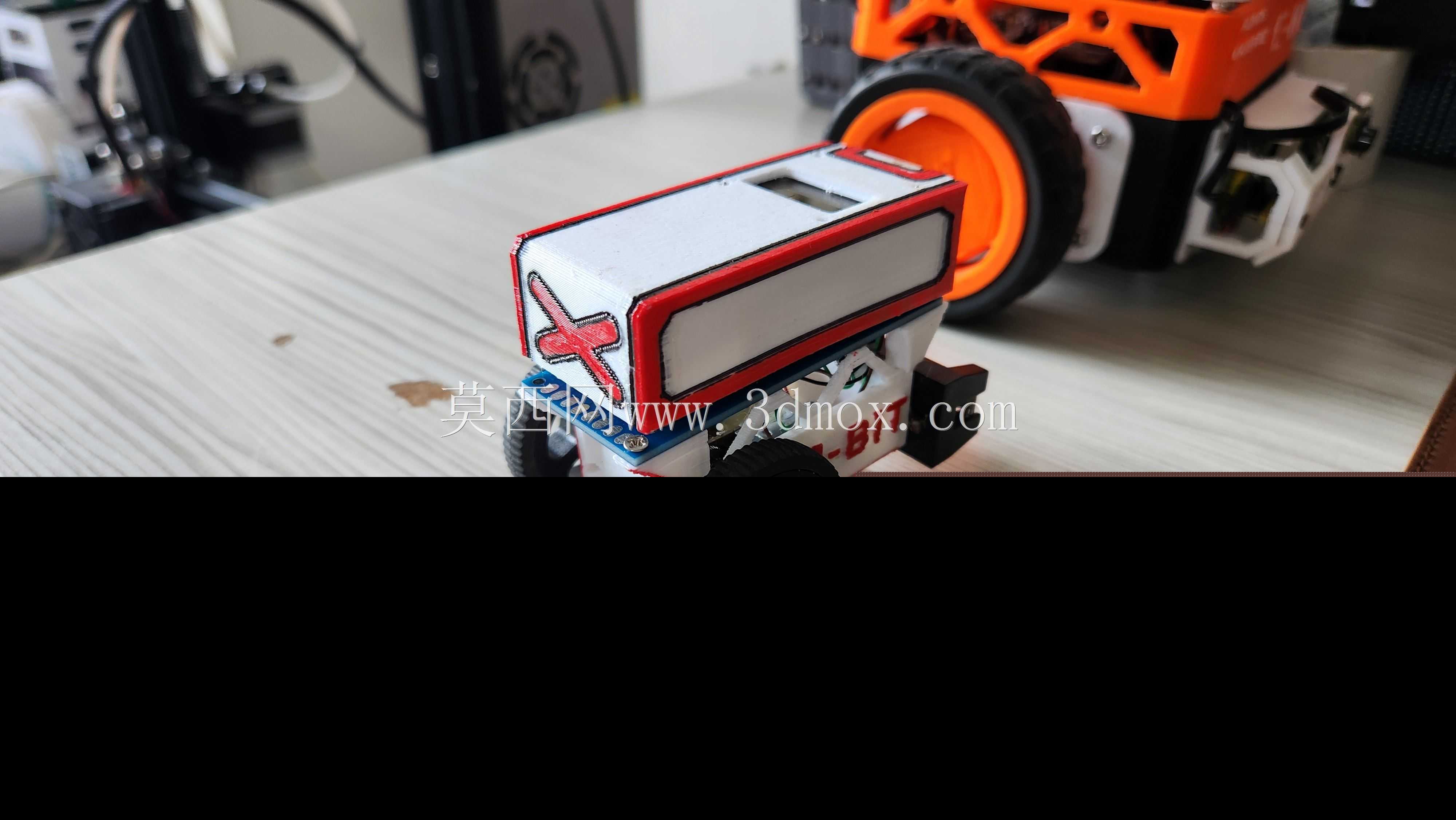

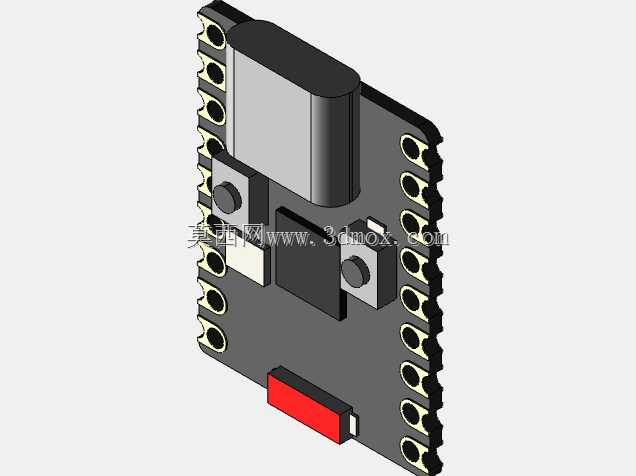

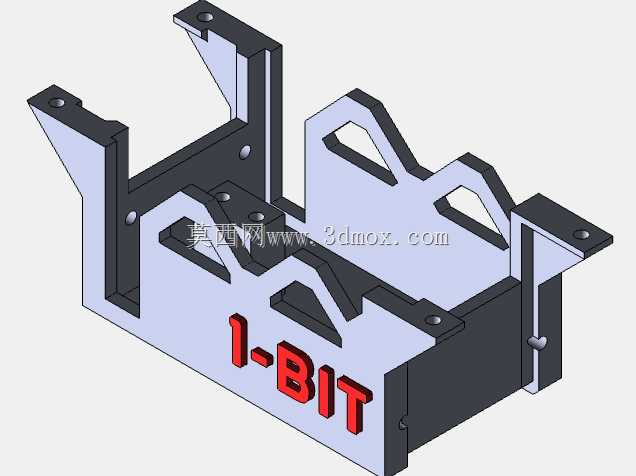

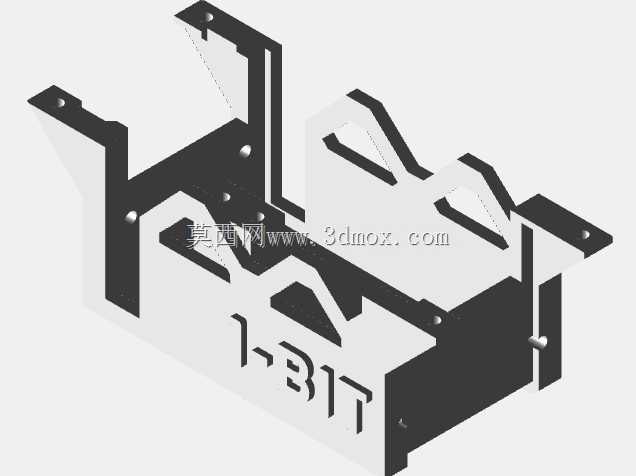

　　这款微型轮式移动平台的设计初衷，是面向高校自动化、机器人工程专业的课程实验、嵌入式开发爱好者的二次开发场景，可直接用于自主导航算法验证、PID运动控制调试、多传感器融合逻辑测试等实际工程与教学场景，无需从零搭建硬件底盘结构，能大幅缩短开发前期的机械结构加工、硬件适配周期。从结构设计逻辑来看，整机采用分层堆叠的紧凑布局，核心控制层搭载ESP32-C3mini主控单元，传感器层集成MPU-9250九轴IMU组件，动力层匹配N20减速电机驱动轮组，显示层预留OLED屏安装位，各层之间通过铜柱支撑固定，既保证了结构强度，又预留了足够的接线、硬件扩展空间，整体外轮廓控制在掌心尺寸范畴，可在桌面级实验场地、狭小管道探测模拟场景中灵活移动，不会出现空间受限无法转向的问题。

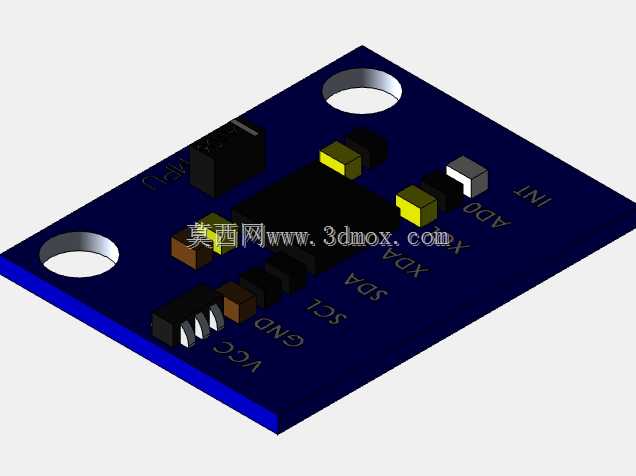

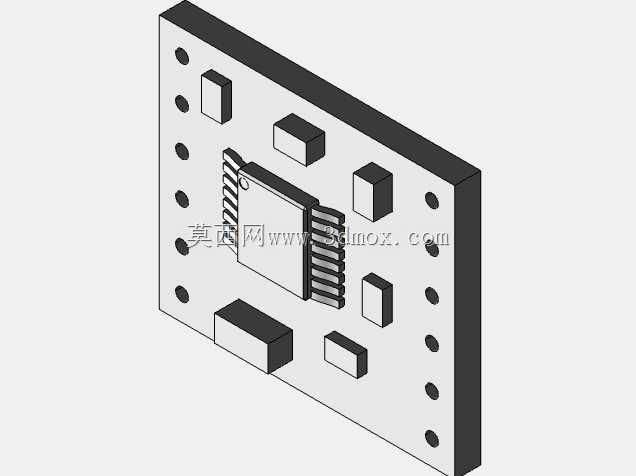

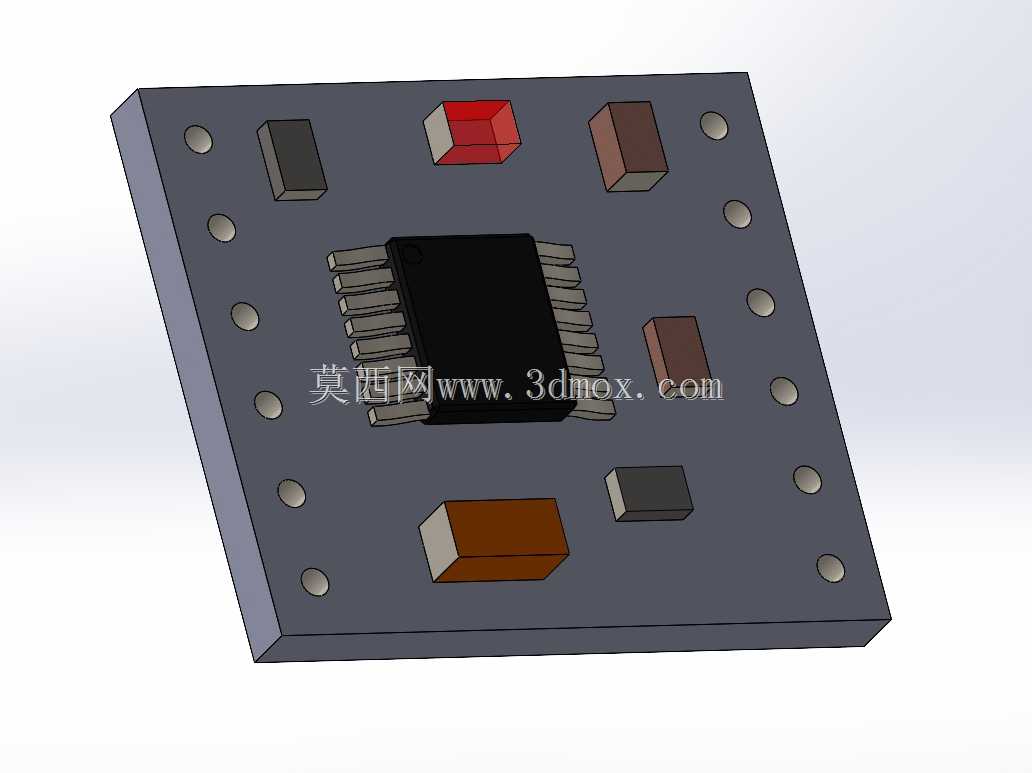

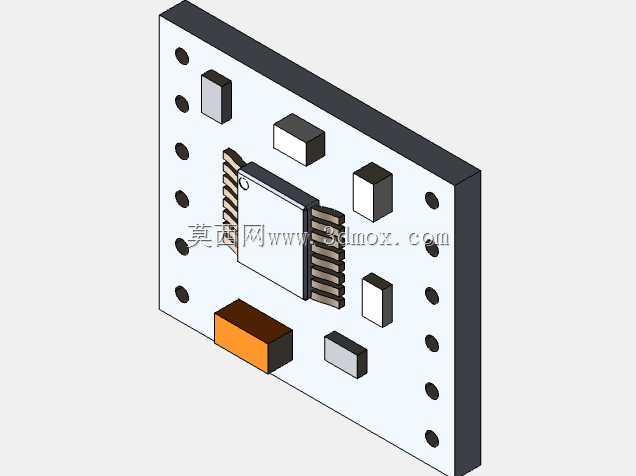

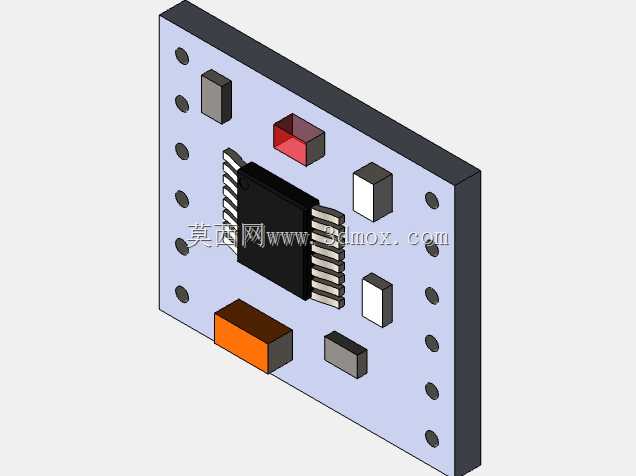

　　安装边界设计上，轮距与轴距经过反复调校，轮组突出底盘边缘的距离控制在2mm以内，避免移动过程中轮组剐蹭周边障碍物，底部预留10mm的离地间隙，可顺利通过实验场景中常见的导线、接缝等微小凸起，不会出现卡滞底盘的情况；IMU模块的安装位置特意选在整机几何中心的上层板位，尽可能减小轮组震动、电机电磁干扰对加速度计、陀螺仪、磁力计数据采集的影响，保证偏航角、俯仰角、横滚角的测量精度，为航向控制提供可靠的数据源。功能实现层面，整套结构支持PID闭环运动控制，可通过九轴IMU实时采集的姿态数据修正行走路径，即使地面存在轻微倾斜、轮组出现打滑情况，也能快速调整电机输出差速，保持预设的直线路径，不会出现走偏、原地打转的问题；传感器融合逻辑将加速度计的动态响应数据、陀螺仪的角速度数据、磁力计的地磁方位数据做互补滤波处理，解决单一传感器漂移、响应滞后的问题，在无外部定位标识的桌面场景下，也能实现短距离的精准航向保持。

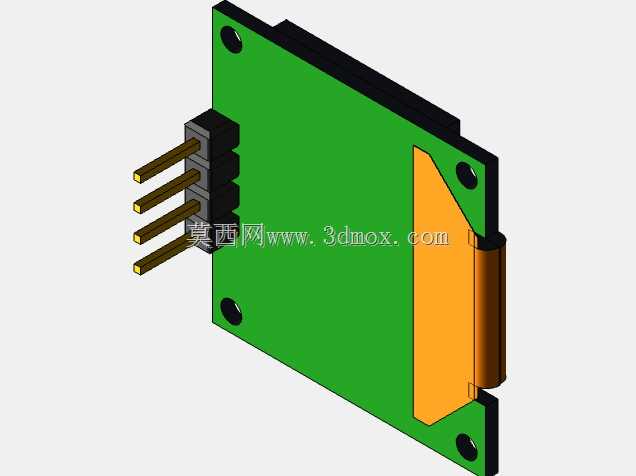

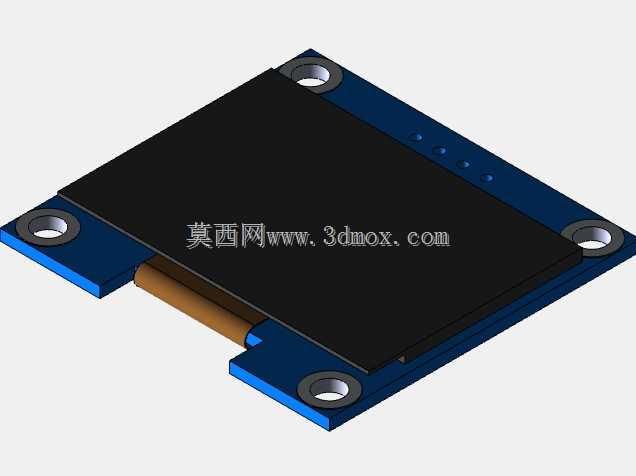

　　控制交互上，结构预留了WiFi天线的伸出位，可通过移动端应用发送运动指令，实现无线操控，板载的OLED屏安装位可直接插接对应尺寸的显示屏，实时输出当前姿态参数、电机转速、调试日志信息，无需外接电脑就能完成基础的功能调试，适合现场快速验证算法逻辑。从实际应用场景延伸来看，这套结构除了教学实验用途外，还可通过扩展上层安装位的固定孔位，加装微型摄像头、环境检测传感器，改造为小型巡检机器人，用于机房设备缝隙巡检、仓储货架底层的货物排查等场景，结构上预留的M2通用安装孔位兼容多数微型传感器的安装尺寸，不需要额外打孔改造就能完成功能扩展。

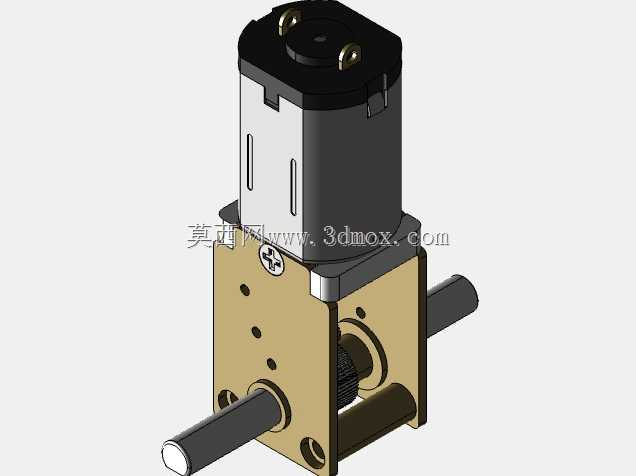

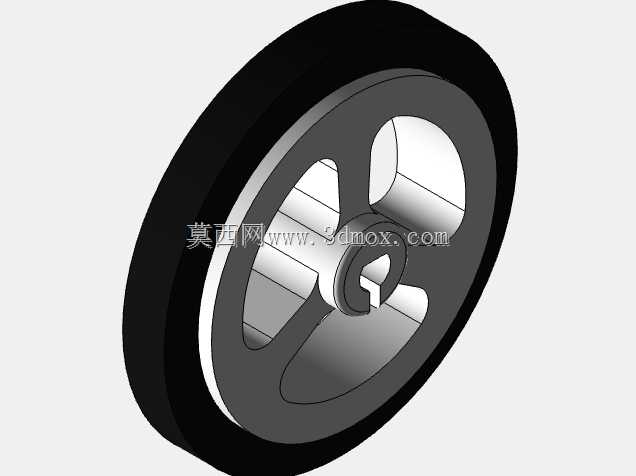

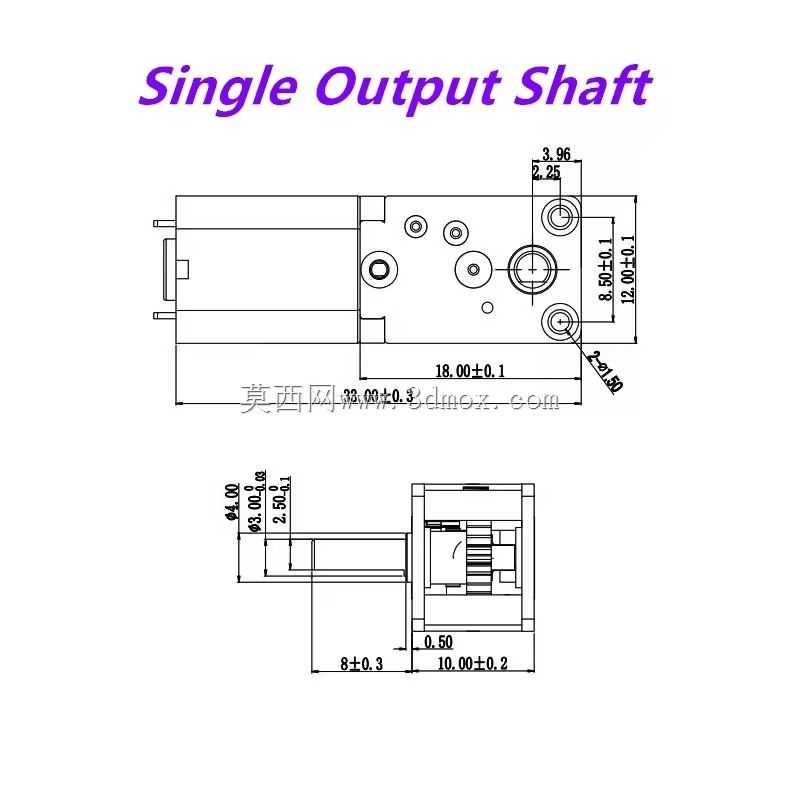

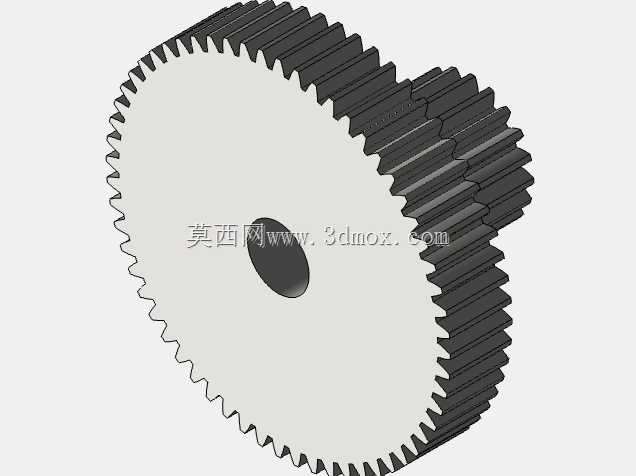

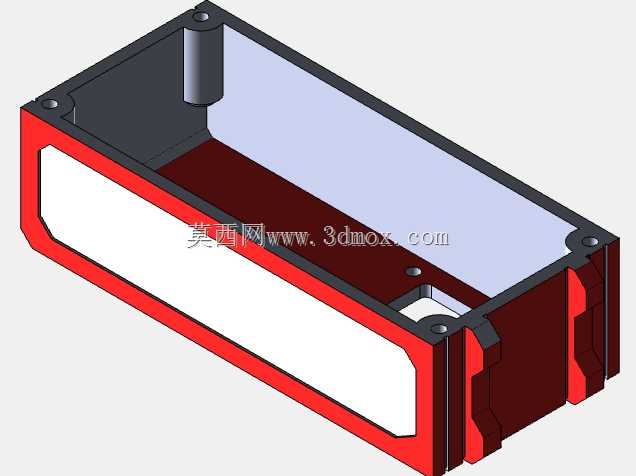

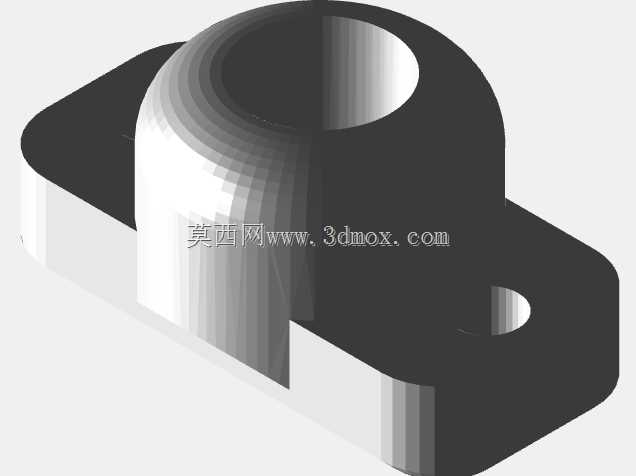

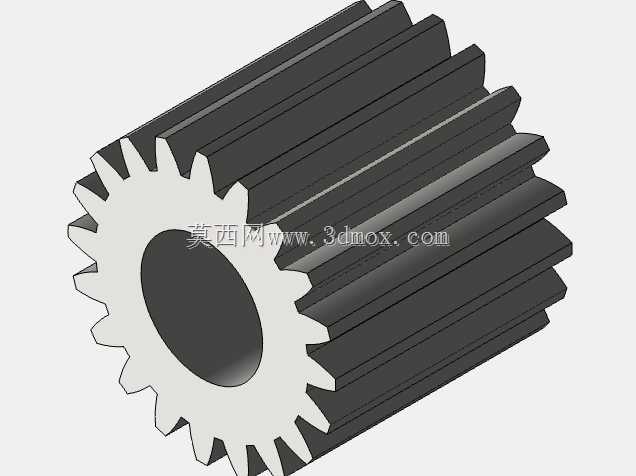

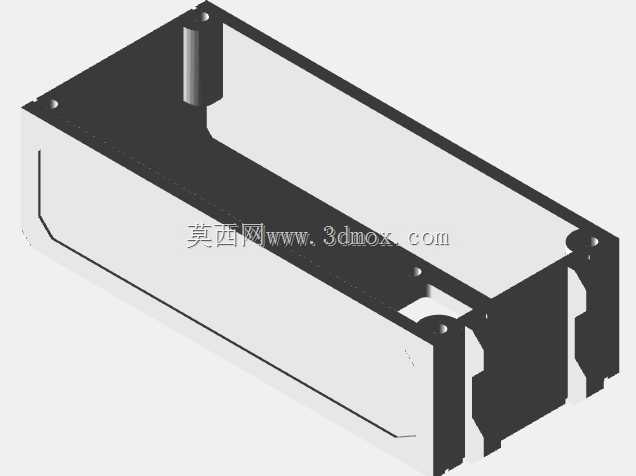

　　动力匹配上，N20减速电机的安装座采用卡扣加螺丝的双重固定方式，既方便快速更换不同减速比的电机调整行走速度，又能避免电机在频繁正反转、加减速过程中出现移位，导致轮距偏差影响行走精度；轮组采用轮毂加橡胶胎面的组合结构，橡胶胎面可增加与桌面、地面的摩擦力，减少打滑概率，轮毂与电机输出轴采用D型孔配合，传递扭矩时不会出现空转的情况。整机的走线槽设计在各层板的边缘位置，所有接线可顺着层间缝隙排布，不会出现线缆缠绕轮组、遮挡传感器的问题，电池仓预留了常规微型锂电池的安装空间，可支持整机连续运行两小时以上，满足常规实验、演示的续航需求。在结构细节处理上，所有板件的边缘都做了倒角处理，没有尖锐毛刺，组装过程中不会划伤操作人员，各固定孔位的公差控制在0.1mm以内，铜柱、螺丝均可顺利装配，不需要二次扩孔修正；主控模块、IMU模块的安装位都预留了排针插拔的操作空间，后期更换模块、烧录程序时不需要拆解整机结构，只需掀开上层盖板就能完成操作，大幅降低后期维护的复杂度。
