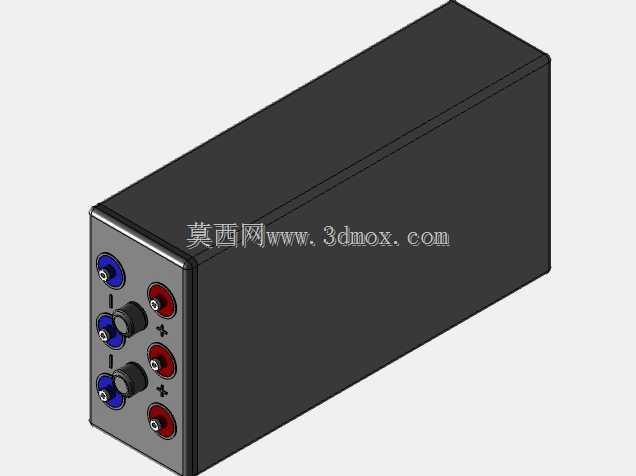

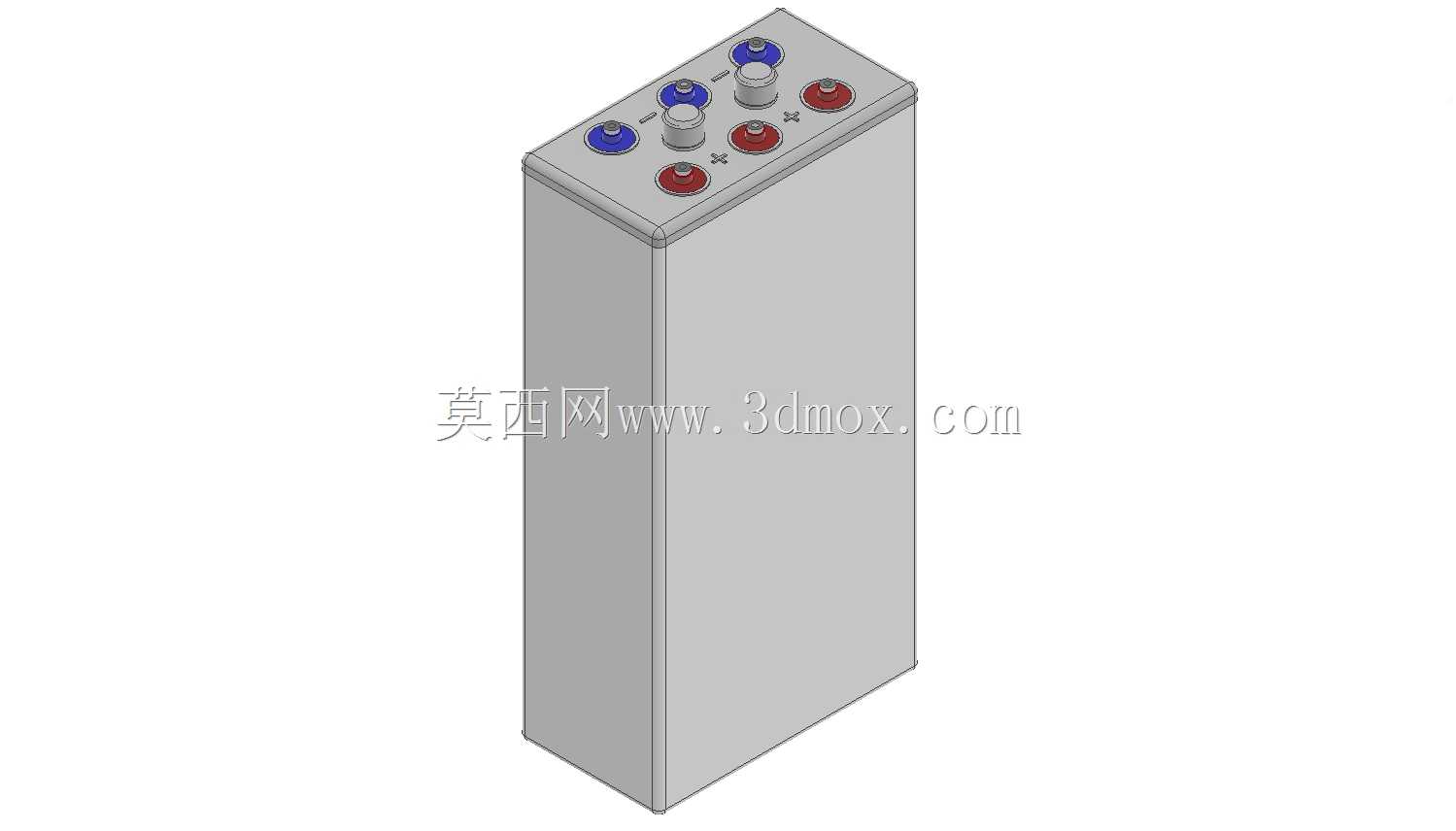

管状胶体铅酸储能蓄电池三维结构

　　做通信基站后备电源、光伏离网储能系统的结构配套设计时，这类管状胶体铅酸电池是绕不开的核心储能部件，不同于常规启动型铅酸电池的薄极板设计，这款产品采用管状极板结构，核心是为了适配长循环寿命、深放电使用的工况场景——在偏远地区光伏储能站点，经常会遇到连续阴雨天电池深度放电的情况，普通平板极板铅酸电池在这类场景下循环寿命往往不足两年，而管状极板的结构能让活性物质被牢牢固定在涤纶排管内，避免深充放循环过程中活性物质脱落，大幅提升循环耐久能力。从实际安装场景来看，这类电池多采用立式多层架装方式，因此外形设计为窄长立式长方体结构，窄边朝向运维通道，能在有限的电池室空间内排布更多容量单元，顶部的极柱采用交错排布设计，两列极柱分别对应正负极组，相邻极柱之间预留了足够的铜排连接空间，避免安装连接排时出现绝缘距离不足的问题，极柱顶部的密封结构采用多层橡胶圈压合设计，能适配胶体电解质的热胀冷缩特性，杜绝长期使用过程中极柱位置漏液的隐患。

　　设计这款三维模型时，首先要还原电池壳体的加强筋结构——电池壳体采用ABS注塑成型，侧壁的竖向加强筋并非装饰结构，而是要承受内部极板组的重量以及充放电过程中壳体内部的微量气压变化，尤其是大容量2000Ah规格的电池，内部极板组加上电解液的总重量接近一百公斤，没有合理的加强筋布局，壳体在吊装、堆叠过程中很容易出现鼓胀甚至开裂的问题。顶部的注液盖结构采用一体化迷宫式设计，胶体电解质在灌注完成后，注液盖的迷宫结构能允许电池内部产生的微量气体顺利排出，同时阻挡胶体电解质在运输、倾斜过程中外溢，不同于富液式电池的可拆卸注液塞，这类胶体电池的注液盖在出厂时就做了半密封处理，日常运维不需要额外补充蒸馏水，能大幅降低偏远站点的运维成本。

　　从安装边界来看，电池底部预留了标准的架装定位槽，能直接卡在电池架的支撑横梁上，不需要额外做固定压块就能避免安装后出现滑移，电池壳体的所有棱角都做了R5以上的圆角处理，一方面是注塑工艺的脱模需求，另一方面也能避免安装运维过程中棱角划伤操作人员、刮破连接线缆绝缘层。在做电池室布局建模时，这类电池的侧面需要预留不小于20mm的散热间隙，因为铅酸电池在充放电过程中会产生一定热量，尤其是大电流充放电工况下，紧密排布会导致热量积聚，加速壳体老化与电解质干涸，顶部极柱位置需要预留不小于50mm的接线操作空间，方便铜排连接、扭矩紧固以及后期的运维检测。

　　不同于消费类锂电池的轻量化设计思路，这类工业级铅酸储能电池的设计核心优先考虑可靠性与免维护性，壳体壁厚设计为6mm以上，能承受-40℃到60℃的环境温度变化，不会因为极端温度出现壳体脆裂或者变形，内部的极板组采用悬吊式固定结构，极板底部与壳体底部预留10mm的沉降空间，容纳长期循环过程中脱落的微量活性物质，避免正负极板底部出现短路隐患。在三维建模过程中，极柱的连接端面需要还原镀锡层的平整结构，实际安装时铜排与极柱端面的接触面积直接影响连接电阻，接触不良会导致大电流充放电时极柱发热，严重时会烧毁极柱甚至引发安全隐患，因此模型里极柱端面的平面度、连接孔的位置度都严格按照实际产品的公差要求做了还原，方便设计人员在做配套铜排、电池架设计时直接调用，不需要反复核对安装尺寸。这类电池除了通信基站、光伏离网站点外，还会用在UPS不间断电源系统、轨道交通后备电源、工矿企业应急电源系统中，不同场景下对电池的安装固定方式有细微差异，因此模型在壳体侧面预留了壁挂安装的螺纹孔位特征，能适配壁挂、架装、落地安装等多种安装方式，不需要针对不同场景单独修改壳体模型。
