管状胶体铅酸储能电池三维结构设计

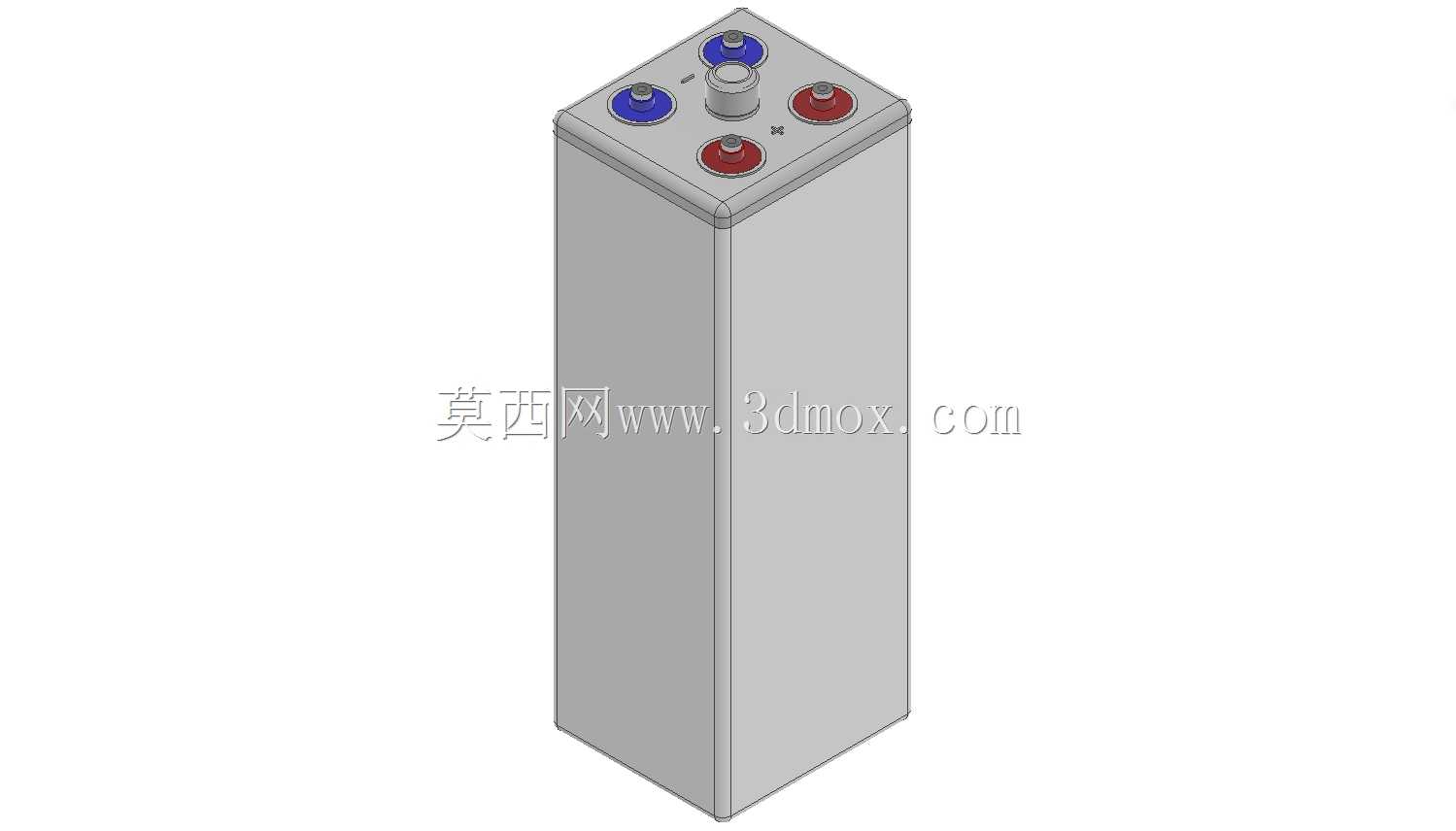

　　在通信基站后备供电、离网光伏储能系统、轨道交通辅助供电等场景中，管状胶体铅酸电池是应用占比极高的储能载体，这类产品的三维建模工作，核心是还原其结构装配逻辑、安装边界与功能部件的位置关系，为后续的电池架排布、柜体集成、接线端子匹配提供精准的三维参照。从实际建模的结构还原来看，这款管状胶体电池采用立式长方体壳体设计，壳体采用高强度ABS工程塑料注塑成型，侧壁做了等距分布的加强筋结构，既可以降低壳体壁厚减少材料用量，又能抵抗胶体灌注、充放气过程中的内部应力，避免长期使用出现壳体鼓胀变形的问题。

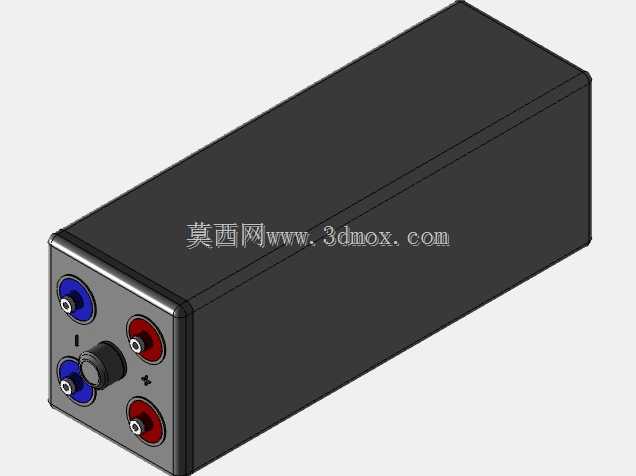

　　顶部的极柱布局采用两正两负对称排布，极柱基座做了高出顶面3mm的凸台结构，配合密封胶圈实现极柱与壳体的密封，防止胶体电解液渗漏，同时极柱端面预留了标准的螺栓连接孔位，适配常规的铜排接线、电缆线鼻压接的安装需求，相邻极柱之间设置了绝缘隔断凸棱，避免安装过程中工具误触造成极间短路。顶部中央的注液塞采用带排气阀的一体化结构，建模时还原了阀片的单向开启结构，这个结构的作用是在电池内部气压超过阈值时自动开启排出多余气体，同时阻断外部空气进入壳体内部，避免胶体电解液氧化失水，延长电池的循环使用寿命。从设计思路的还原角度，这类管状极板的胶体电池，区别于普通平板极板铅酸电池的核心是内部极板采用管状结构，正极板被套在多孔玻纤管内，活性物质被牢牢固定在管内，即使在深度充放电循环中也不会出现活性物质脱落的问题，建模时虽然不需要还原内部每一片极板的细节，但壳体的内部净空尺寸严格按照1000Ah容量的极板排布空间预留，确保壳体内部可以容纳完整的极板组、胶体填充空间以及汇流排的安装位置，不会出现尺寸干涉。

　　外形尺寸与安装边界的还原是这类储能部件建模的核心要点，电池底部做了平整的安装基准面，四个边角做了R5的圆角过渡，避免安装时磕碰划伤电池架的防腐涂层，同时底部预留了标准的叉车槽位尺寸，适配仓储搬运、现场安装时的手动叉车、液压搬运车的作业需求，不需要额外设计专用吊具就能完成电池的就位安装。壳体的长宽尺寸严格匹配行业通用的1000Ah管式胶体电池的安装模数，确保可以直接适配市面上标准的多层电池架安装位，不需要对现有电池架做打孔、切割等二次加工，降低现场施工的改造成本。

　　顶部极柱的中心距、凸台高度都按照实际接线的安全距离设计，相邻不同极性极柱之间的爬电距离满足低压电气设备的安全规范，即使在高湿度、多粉尘的机房环境中，也不会出现极间拉弧、漏电的问题。从实际应用的适配性来看，这类电池的三维模型可以直接用于储能电站的电池舱排布设计，工程师可以直接调用模型完成电池组的串并联排布、通风通道预留、消防探测器的点位布置，不需要反复核对二维图纸的尺寸，大幅提升储能系统集成的设计效率。同时模型还原的壳体加强筋、极柱密封结构、排气阀位置等细节，也可以供电池生产企业做结构优化时的参照，对比不同加强筋布局对壳体结构强度的影响，验证极柱位置调整后接线操作的便利性。建模过程中对安装边界的严格把控，也避免了后续现场安装时出现电池与柜体侧板干涉、接线空间不足无法紧固螺栓、电池间距过小影响散热等常见工程问题，让三维模型真正服务于从产品设计到现场安装的全流程环节，而不是单纯的外观展示模型。
