单针外置式电源连接插座结构设计

　　在低压配电末端、小型工控设备外接供电、户外临时取电装置的布线场景里，这类单针外置电源连接插座是很常见的接口部件，它承担着单回路供电链路里的插拔式连接功能，区别于集成多极的插座模块，单针结构专门对应单芯大电流或者独立信号回路的外接需求，避免多针混接带来的线路错配问题。从实际使用场景来看，这类插座常被嵌装在设备外壳的预留开孔位，外露的接口端面直接朝向设备外侧，不需要额外加装防护外盖的基础款可以用在室内干燥的机柜内部，作为模块间的电源扩展接口，而带密封边的款式则可以适配户外小型供电装置、临时施工配电盒的外装需求，接口内部的弹性接触片采用带弧度的翘起结构，当配套的公端插针插入时，接触片会依靠自身弹性形变产生持续的正压力，保证插合面的接触电阻稳定在毫欧级，避免大电流通过时出现局部发热烧蚀的问题。

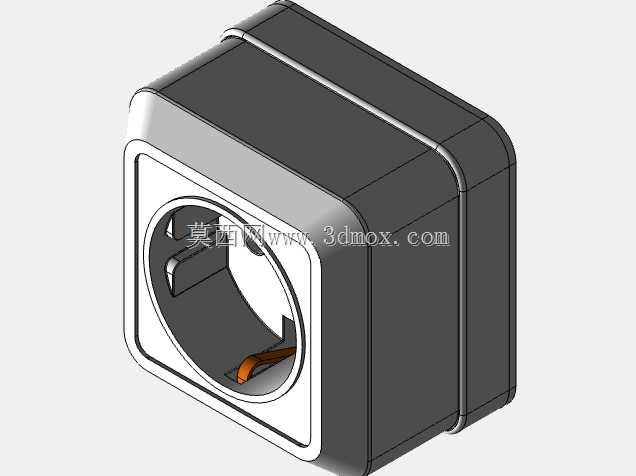

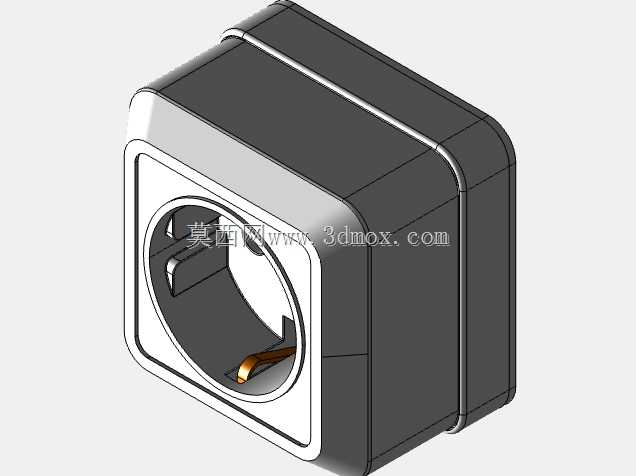

　　从结构设计的思路上拆解，整个插座的壳体采用方形圆角的外形，首先是适配设备外壳上的方形冲压开孔，方形结构自带防转属性，安装后不会因为插接力的反复作用出现壳体转动，导致内部接线端子拉扯松脱的问题；壳体边缘做了一圈凸起的限位台阶，安装时台阶面贴紧设备外壳内壁，配合外侧的卡簧或者锁紧螺母就能完成轴向固定，不需要额外打螺丝固定，装配效率比传统螺丝固定的插座高不少。接口内部的插孔做了导向倒角，插针对准插入时不需要完全同轴对位，倒角面会引导插针滑入接触片的夹持范围，降低现场插拔的对位难度，哪怕是戴绝缘手套操作也能顺利完成插合。接触片的固定端嵌装在壳体内部的卡槽里，尾部预留了接线端子位，可以直接压接导线或者焊接焊片，不需要额外的转接零件，减少装配环节的零件数量。

　　关于安装边界的尺寸控制，这类单针插座的方形壳体边长通常控制在30mm以内，轴向安装深度不超过25mm，不会占用设备外壳内部过多的布线空间，对于内部空间紧凑的小型变压器模块、壁挂式电源适配器来说，这个尺寸量级刚好适配外壳的壁厚预留空间，不会因为插座突出内部过多干涉内部的电路板或者绕组排布。壳体的壁厚设计在2mm左右，采用绝缘阻燃的工程塑料注塑成型，既可以保证插拔时的结构强度，不会因为反复插接受力出现壳体开裂，也能满足电气间隙的绝缘要求，带电部件和设备金属外壳之间的爬电距离可以满足低压电器的安全规范。接触片采用铜合金基材，表面做镀锡处理，兼顾导电性能和抗氧化能力，在常规室内环境下长期使用不会出现接触表面氧化导致的接触不良问题。

　　在实际选型匹配的时候，需要注意这类单针插座的额定载流量要和回路的工作电流匹配，接触片的夹持力要适配对应线径的插针，避免夹持力过小导致插合松动，或者夹持力过大导致插拔操作费力。另外壳体的方形安装位需要和设备外壳的开孔尺寸做公差匹配，通常开孔尺寸比壳体外形大0.2mm左右，既可以顺利装入，也不会出现过大的装配间隙导致灰尘或者水汽进入设备内部。插座的外露端面和设备外壳表面基本齐平，不会突出过多影响设备的整体外观，也不会因为突出部分被外力磕碰导致插座断裂损坏。对于需要频繁插拔的使用场景，这类结构的接触片设计寿命可以满足上千次的插拔循环，接触电阻的波动范围控制在允许区间内，不会因为多次插拔出现接触性能衰减。在布线装配的时候，尾部接线端要做好绝缘包裹，避免导线裸露部分和设备内部的其他带电部件短接，接线完成后要做拉拔测试，确认导线和接触片的连接牢固，不会因为插合时的外力导致接线脱落。
