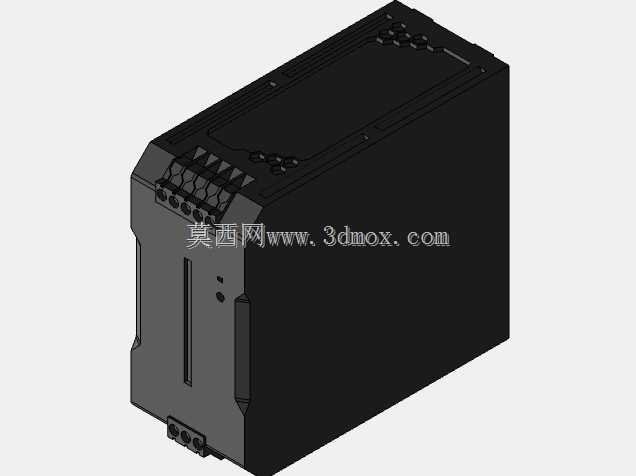

欧姆龙S8VK-C24024开关电源三维结构

　　在工业自动化控制柜的内部布局设计阶段，这款导轨式开关电源的三维结构能帮结构工程师提前完成安装位的排布校核，避免现场装配时出现与线槽、端子排、PLC模块的干涉问题。从实际应用场景来看，这类电源广泛覆盖工厂流水线控制柜、分布式IO站点、小型设备单机供电、楼宇自控柜内供电等场景，负责将工频交流输入转换为稳定的24V直流输出，给传感器、中间继电器、小型执行器、PLC主机、人机界面等低压工控器件提供稳定的工作电源，是工控柜内不可或缺的供电核心部件。

　　从功能特性来看，这款电源采用紧凑型导轨安装设计，适配行业通用的35mm标准DIN导轨，无需额外打孔固定，卡装后即可完成机械固定，接线端子采用上下分层排布，上部为交流输入接线端，下部为直流输出接线端，接线时无需额外弯折线缆，能适配柜内常规的上下走线逻辑，减少线缆弯折带来的应力损伤。外壳采用阻燃工程塑料材质，表面做了细微的防滑纹理处理，侧面预留了散热格栅的开槽位置，能在密闭柜内环境下形成自然对流散热通道，保证长时间满负载运行时的温度控制在器件允许范围内，避免过热导致的输出漂移或者器件老化加速。

　　建模过程中严格遵循实物的安装边界尺寸，整体宽度适配柜内常规的模块安装间距，深度方向不会超出标准控制柜的安装板纵深，高度方向与同系列的断路器、端子排保持齐平，保证柜内排布的整齐性。前端面板预留了状态指示灯的安装位，正常运行时绿色指示灯常亮，出现过流、过压故障时指示灯熄灭，运维人员在柜前巡检时可以快速判断电源工作状态，无需拆卸柜内部件即可完成状态排查。接线端子采用螺钉压紧式结构，适配0.5-2.5平方毫米的多股铜芯线缆，压紧后能达到IP20的防护等级，避免手指误触带电部位带来的安全隐患。

　　设计思路上完全围绕工业现场的实际使用需求展开，没有冗余的装饰性结构，所有外形特征都服务于安装、接线、散热、运维的实际需求：顶部的卡扣结构做了导向斜面设计，安装时对准导轨向下按压即可自动卡紧，拆卸时用一字螺丝刀撬动卡扣即可快速取下，单人即可完成更换操作，无需额外辅助工具。侧面的加强筋结构既提升了外壳的结构强度，避免运输、安装过程中受挤压出现外壳开裂，同时也作为散热翅片的延伸，增大外壳与空气的接触面积，提升自然散热的效率。

　　在做控制柜三维布局时，导入这个模型可以提前核对电源与周边器件的安全间距，按照电气规范要求，电源上下方需要预留至少50mm的散热空间，左右侧与其他发热器件预留20mm以上的间距，通过三维装配可以提前发现排布不合理的位置，调整安装位避免后期现场整改。同时模型还原了所有接线端子的位置，在做柜内线束三维布线时，可以精准规划线缆的走向、长度，提前预制线束，减少现场接线的工作量，提升柜内布线的整齐度。

　　这款电源的输出功率覆盖240W档位，24V直流输出下额定电流达到10A，能满足大多数小型工控站点的供电需求，内置过流保护、过压保护、短路保护功能，输出出现异常时会自动切断输出，故障排除后可自动恢复供电，无需人工复位，降低运维的工作量。宽电压输入设计可以适配不同地区的工频电网电压，在电压波动较大的厂区环境下也能稳定输出，不会因为电网波动导致后端设备掉电重启，提升整套设备的运行稳定性。
