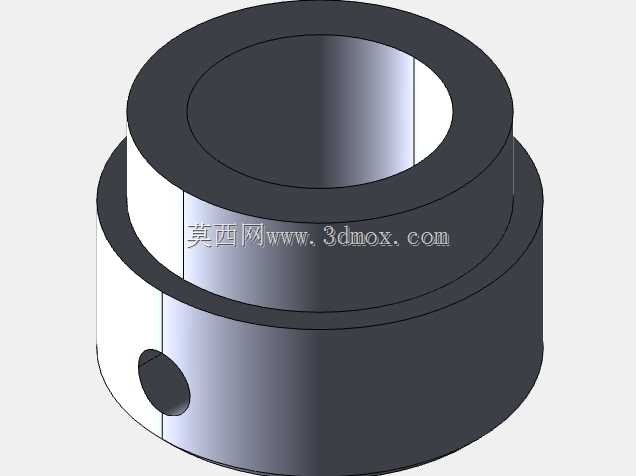

挖掘机可拆式铰接衬套三维结构

　　在土方作业设备的铰接点位设计中，这类带侧孔的阶梯衬套是承担径向载荷、隔绝销轴与结构件直接磨损的核心零件，常见于挖掘机动臂与斗杆的铰接处、斗杆与铲斗的连接副，也会适配在小型滑移装载机的属具快换机构、轮式挖掘机的转向铰接点位，替代传统一体式铜套实现磨损后的快速更换，无需拆解整段铰接结构就能完成维护作业。从结构设计逻辑来看，采用阶梯式双层外径结构，是为了适配不同安装座的孔径差：大直径段嵌入外侧安装板的沉孔内，实现轴向定位，避免衬套在作业过程中出现轴向窜动，小直径段深入内侧的铰接耳板孔内，保证两段安装孔的同轴度偏差控制在0.02mm以内，减少销轴转动时的偏磨问题。

　　侧壁开设的径向小孔，并非工艺孔，而是预留的润滑脂注油通道，当衬套压装到位后，该孔会与安装座上的注油嘴通道对齐，黄油枪注入的润滑脂可以通过该孔进入衬套内壁与销轴的配合间隙，在接触面形成均匀的油膜，避免干摩擦导致的衬套快速烧蚀。设计时需要重点控制几个尺寸边界：首先是衬套的总长度，必须略小于两侧安装耳板的外侧间距，预留0.1-0.15mm的轴向间隙，避免结构件受力变形后夹死衬套，导致衬套随销轴同步转动磨损安装孔；其次是内外径的配合公差，内径与销轴采用H8/f7的间隙配合，保证销轴转动顺畅无卡滞，外径与安装孔采用H7/p6的过盈配合，压装后不会出现衬套松转的问题；阶梯段的台阶高度控制在3-5mm，既能满足轴向定位的强度要求，也不会因为台阶过高导致安装时沉孔加工量过大。

　　这类衬套的材质通常选用高力黄铜或者表面硬化的40Cr钢，内壁如果采用自润滑设计，还会嵌入固体石墨润滑剂，在缺油的工况下也能维持一定的耐磨性能，适配挖掘机多粉尘、连续作业的恶劣工况。建模过程中需要注意，注油孔的位置不能开在衬套的主要承载区，也就是设备作业时销轴受力的正下方区域，要偏移30度布置，避免载荷直接作用在开孔位置导致衬套应力集中开裂；同时衬套的内外壁边缘都要做0.5mm的倒角，既方便压装时导入安装孔，也能避免锐边刮伤销轴表面或者安装座的孔壁。在实际选型替换时，除了核对内外径、长度尺寸，还要确认注油孔的径向位置与台阶的朝向，一旦装反，注油通道错位，会导致润滑脂无法进入配合面，短时间内就会出现衬套异常磨损、销轴抱死的故障。

　　不同于普通的等径衬套，这种阶梯结构的衬套不需要额外加装轴向定位卡簧，靠台阶面就能实现轴向限位，减少了装配零件数量，也避免了卡簧脱落导致的结构故障，在中小型工程机械的铰接点位应用非常广泛。建模时还要考虑压装工艺的合理性，衬套的压入端外径要做微小的导入锥度，锥度控制在1:100左右，压装时不会刮伤安装孔的内壁，保证过盈配合的可靠性；内壁的表面粗糙度要控制在Ra1.6以下，减少与销轴的摩擦阻力，外径的表面粗糙度控制在Ra3.2即可，满足压装后的贴合强度要求。
