充电式手持曲线锯结构设计

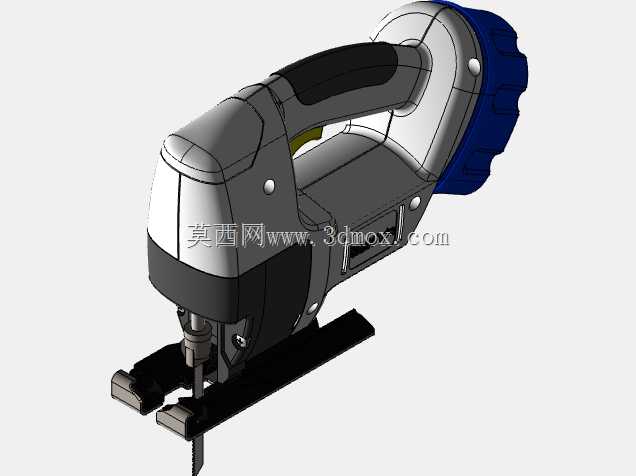

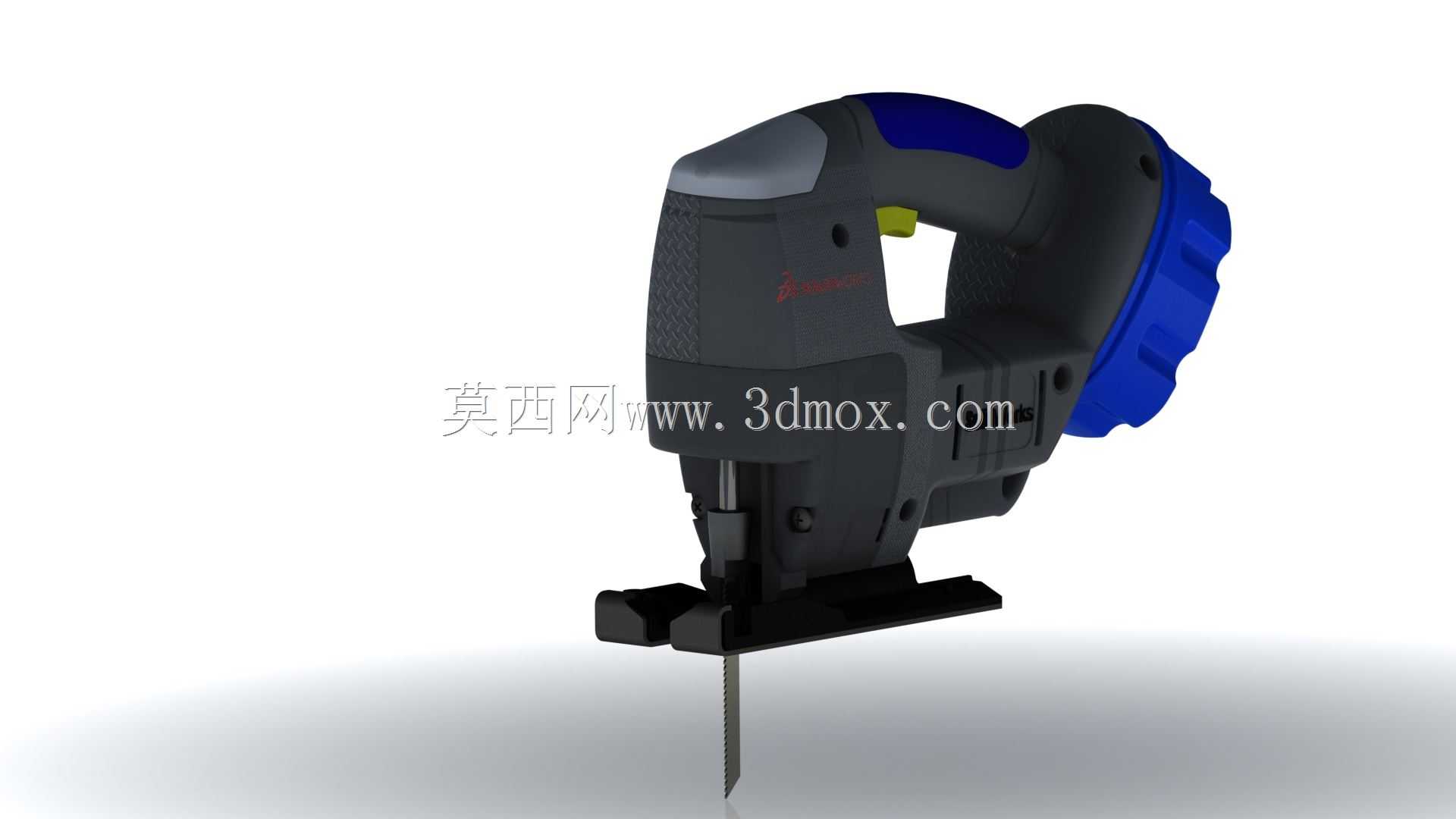

　　这款充电式手持曲线锯的三维结构，完全围绕现场加工作业的实际操作逻辑搭建，没有冗余的装饰性结构，每一处曲面和棱边都对应实际使用中的受力与操作需求。从日常应用场景来看，这类工具覆盖了家装现场的板材裁切、五金加工的异形轮廓下料、户外维修的现场切割作业，甚至是广告制作行业的亚克力、薄金属板材异形加工，不需要外接交流电源的特性，让它能适配无供电的野外作业、高空作业场景，摆脱电源线拖拽带来的操作限制。

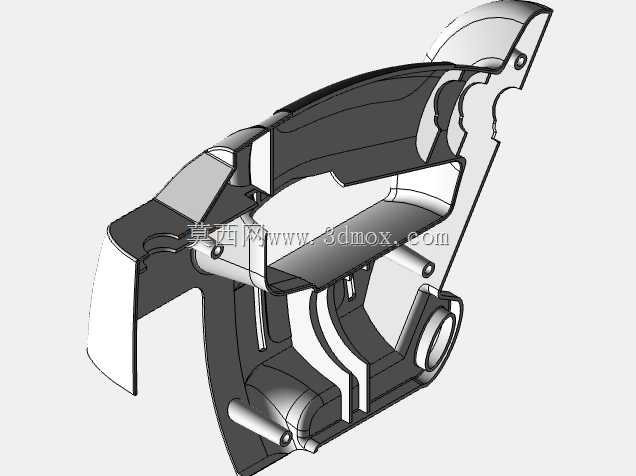

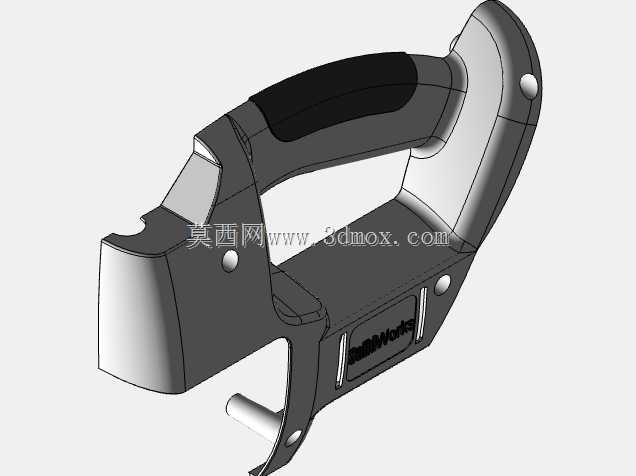

　　从功能特性的结构实现来看，整机采用握持重心与锯条切削轴线重合的布局设计，作业时操作人员施加的下压力可以直接传递到切削位置，不会因为重心偏移产生额外的倾覆力矩，长时间握持操作的疲劳度会明显降低。机身握持区域的软胶包覆结构，不是简单的外观装饰，建模时特意对应了手掌握持时的指腹贴合弧度，表面的防滑纹理深度控制在0.8mm，既可以吸附操作时产生的手汗提升摩擦力，又不会因为纹理过深积攒切割产生的木屑粉尘，后期清理维护更方便。顶部的电池包采用快拆卡扣结构，安装时的导向滑轨做了1.5°的导入斜角，不需要精准对位就能滑入锁定，卡扣的解锁按键设置在电池包与机身衔接的侧上方，单手就能完成电池拆卸更换，不需要双手配合操作，在高空脚手架等作业空间受限的场景下，换电动作不会影响操作人员的身体平衡。

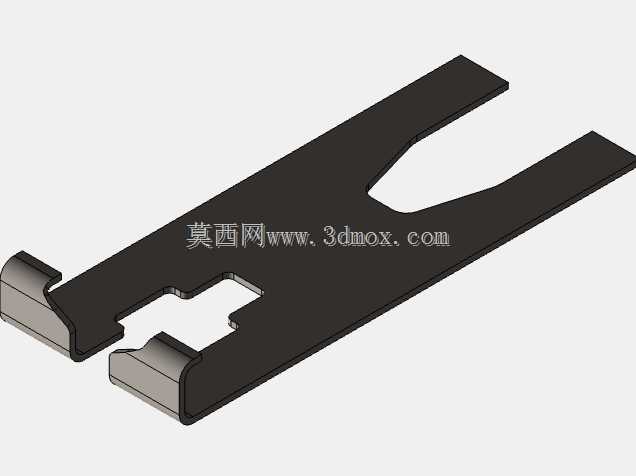

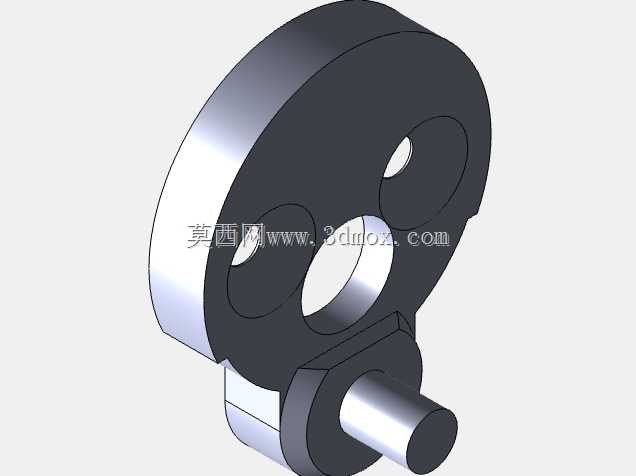

　　锯条的夹持机构采用快换式锁止结构，不需要额外借助内六角扳手等辅助工具，扳动锁止拨杆就能完成锯条的装夹与拆卸，拨杆的操作力矩经过结构匹配，单根手指就能扳动，同时锁止后的夹持力可以满足最大10mm厚度硬木、3mm厚度低碳钢板的切削负载，不会出现锯条松动脱落的问题。机身前部的底板采用可倾斜调节结构，转轴位置设置了角度锁止旋钮，可以实现0°到45°的斜切角度调节，满足板材倒角、斜接缝加工的需求，底板的底面做了平面度公差控制，与工件表面接触时不会出现翘动，保证切割面的直线度与平整度。锯条往复运动的平衡结构在建模时做了配重匹配，往复运动件的质心偏移量控制在0.2mm以内，高速往复作业时的机身振动幅度被大幅降低，操作人员握持时的震感明显减弱，既可以提升切割精度，也能减少长期使用振动工具带来的职业损伤。

　　从外形尺寸与安装边界来看，整机不含锯条的长度控制在230mm左右，握持部分的最大直径为58mm，适配绝大多数成年操作人员的手掌握持尺寸，电池包突出机身的厚度为42mm，放置在地面或者工具台时不会出现侧翻，机身侧面的开关按键采用内凹式设计，突出机身表面的高度不超过2mm，避免作业过程中被工件、脚手架意外触碰导致的误启动，开关的按压力度设置在15N，既不会因为力度太小误触发，也不会因为力度太大长时间按动导致手指疲劳。机身顶部的转速调节拨轮做了防滑齿结构，戴劳保手套操作时也能精准拨动调节转速，针对不同的切割材料匹配对应的往复速度，切割木材时采用高转速提升切削效率，切割金属、塑料等材料时采用低转速避免烧料、崩边。

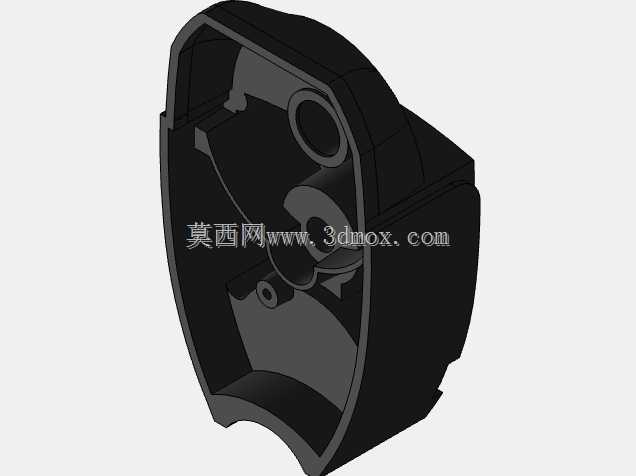

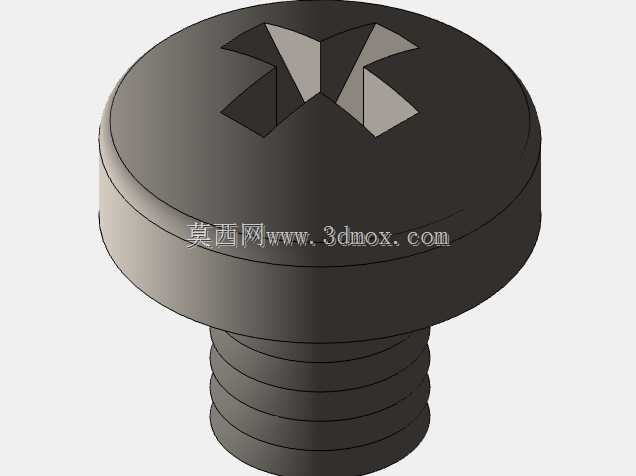

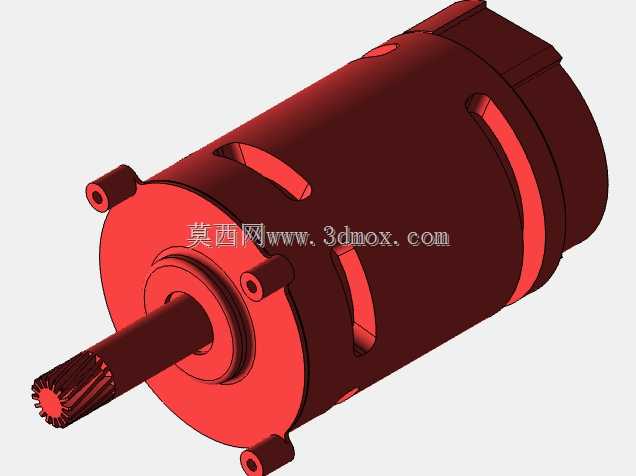

　　建模过程中特意预留了散热风道的结构空间，电机工作时产生的热量可以通过握持区域下方的进风口进入，从电池包衔接位置的出风口排出，风道走向避开了握持区域的软胶部分，长时间高负载作业时握持位置的表面温度不会超过42℃，避免烫手影响操作。机身前部的锯条保护罩采用透明高强度工程塑料的安装位，既可以阻挡切割产生的木屑飞溅，又不会遮挡操作人员的切割视线，保护罩的安装卡扣做了快拆设计，需要更换锯条或者做深度切割时可以快速拆下，不需要拧动固定螺丝。整机的结构拆分完全对应实际量产的装配逻辑，所有卡扣、螺丝柱的位置都符合注塑件、压铸件的开模工艺要求，没有出现倒扣无法脱模、壁厚不均导致注塑缩痕的结构问题，不管是做结构验证、作业仿真还是产品改型，都可以直接基于这个模型做参数调整，不需要重新搭建基础结构框架。
