偏心轮表带连杆传动机构三维设计

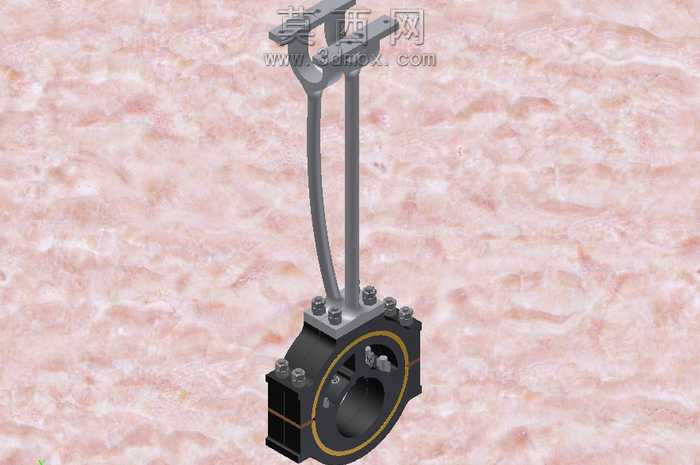

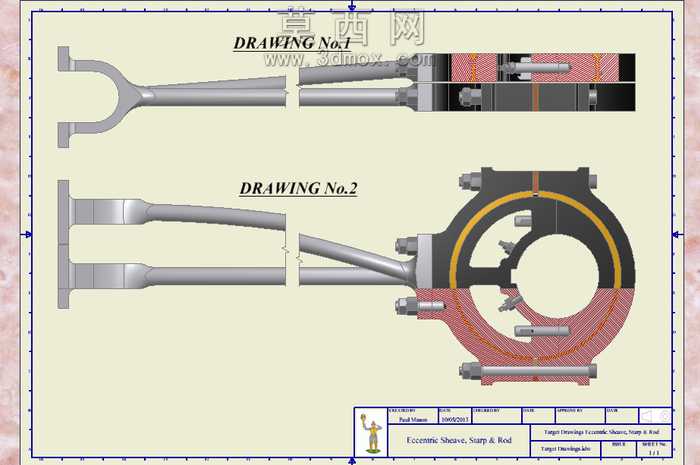

本作品为偏心轮、表带、杆组合的机械传动结构三维设计，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循机械设计规范，对各零部件的尺寸公差、装配间隙进行了合理预设，确保结构运动无干涉。建模阶段首先完成偏心轮主体的构建，针对偏心轮的环形轮体、偏心安装孔、周向紧固螺孔特征，采用旋转凸台、拉伸切除、圆周阵列等特征命令完成，轮体表面做了分区材质区分，黑色区域为硬质合金基体，黄色环带为耐磨衬层，红色区域为夹持表带的摩擦接触面，通过材质外观的差异化设置清晰呈现不同功能区域的结构差异。其次完成叉形连杆的建模，连杆采用叉形端头与杆身一体化结构，端头的叉形夹持面做了圆角过渡处理，避免应力集中，杆身采用等截面圆杆设计，两端分别设置连接轴孔，用于与偏心轮、外部执行端的铰接装配，建模过程中对轴孔的同轴度、杆身的直线度做了参数化约束，保证装配精度。表带部分采用柔性夹持结构设计，环绕贴合在偏心轮的弧形摩擦面上，表带内侧设置有防滑纹理，外侧布置有横向紧固螺栓，通过螺栓预紧实现表带与偏心轮的抱紧连接，建模时对表带的弧形贴合面做了曲率匹配约束，确保与偏心轮轮面完全贴合，无装配间隙。整体装配过程采用自底向上的装配思路，先完成各子零件的建模校验，再通过同轴、重合、角度等装配约束完成总装，装配完成后进行了运动仿真验证，确认偏心轮转动时可通过表带的摩擦传动带动连杆做往复摆动，运动过程中各部件无错位、无卡滞。工程图部分生成了两个视角的装配视图，清晰展示了整体装配关系与局部剖面结构，对关键连接部位做了局部放大标注，明确各紧固元件的安装位置与配合要求，整体模型结构完整，参数可编辑，可直接用于机械原理教学演示、非标传动机构方案验证等场景，材质渲染方面采用金属质感的外观设置，还原了钢制机械零件的真实视觉效果，对不同功能部件的材质做了区分，便于快速识别各部分的结构功能。
