无公差耦合施密特机械传动结构

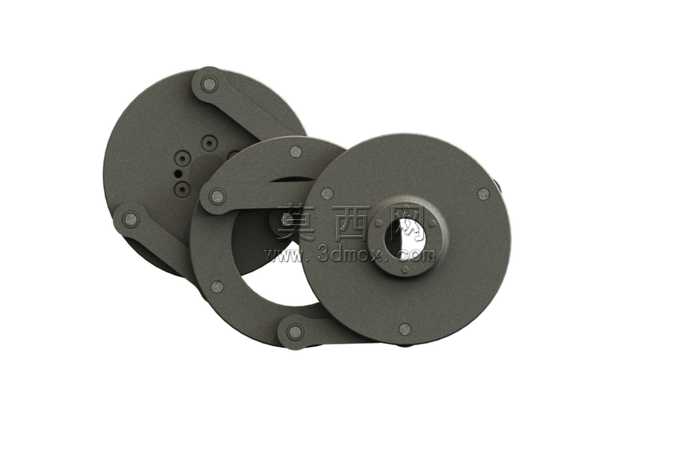

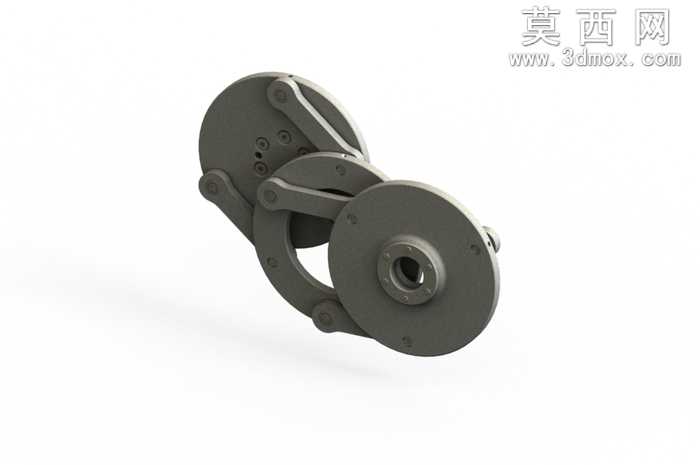

本作品为无公差耦合施密特传动结构的三维建模成果，建模过程中以机械传动原理为核心依据，先完成整体传动逻辑的梳理，明确施密特机构可实现非同轴间的定传动比动力传递特性，再逐步拆分各构件的建模顺序。首先构建三组盘类基础构件，对盘体的安装孔位、中心轴孔、铰接点位进行精准定位，保证各铰接点的相对位置完全匹配传动轨迹要求，避免出现运动干涉问题；随后完成连接臂构件的建模，对连接臂两端的铰接轴结构、配合面进行细化，保证连接臂与盘体铰接后可实现顺畅的相对转动，还原无公差耦合的设计特性，即无需额外预留装配公差即可实现构件间的精准配合，降低实际加工装配的精度要求。材质渲染阶段，为所有金属构件赋予哑光合金钢材质，调整材质的粗糙度、金属度参数，还原机械加工金属件的真实质感，对铰接配合面做细微的质感区分，突出装配结构的层次；场景采用纯白无影布光，通过多角度柔光照射消除构件间的浓重阴影，清晰展现各构件的连接关系与轮廓细节。结构设计上，该耦合施密特机构通过三组盘件与多组连接臂的铰接配合，可实现输入轴与输出轴存在一定偏心距时的稳定动力传输，运动过程中传动比保持恒定，无冲击与传动间隙，适合对传动稳定性有较高要求的场景；建模时对所有铰接位置的配合间隙做理想化处理，还原无公差耦合的设计理念，同时对构件的棱边做微小倒角处理，既符合实际机械加工的工艺特征，也避免渲染时出现锐利棱边的光影失真问题。整体建模过程严格遵循机械设计的尺寸规范，所有构件的尺寸比例经过运动仿真验证，可实现完整的传动动作演示，能够直观展现施密特耦合机构的运动原理与结构特点，可用于机械原理教学演示、非标传动机构设计参考等场景。
