机加工重型夹持用台虎钳结构设计

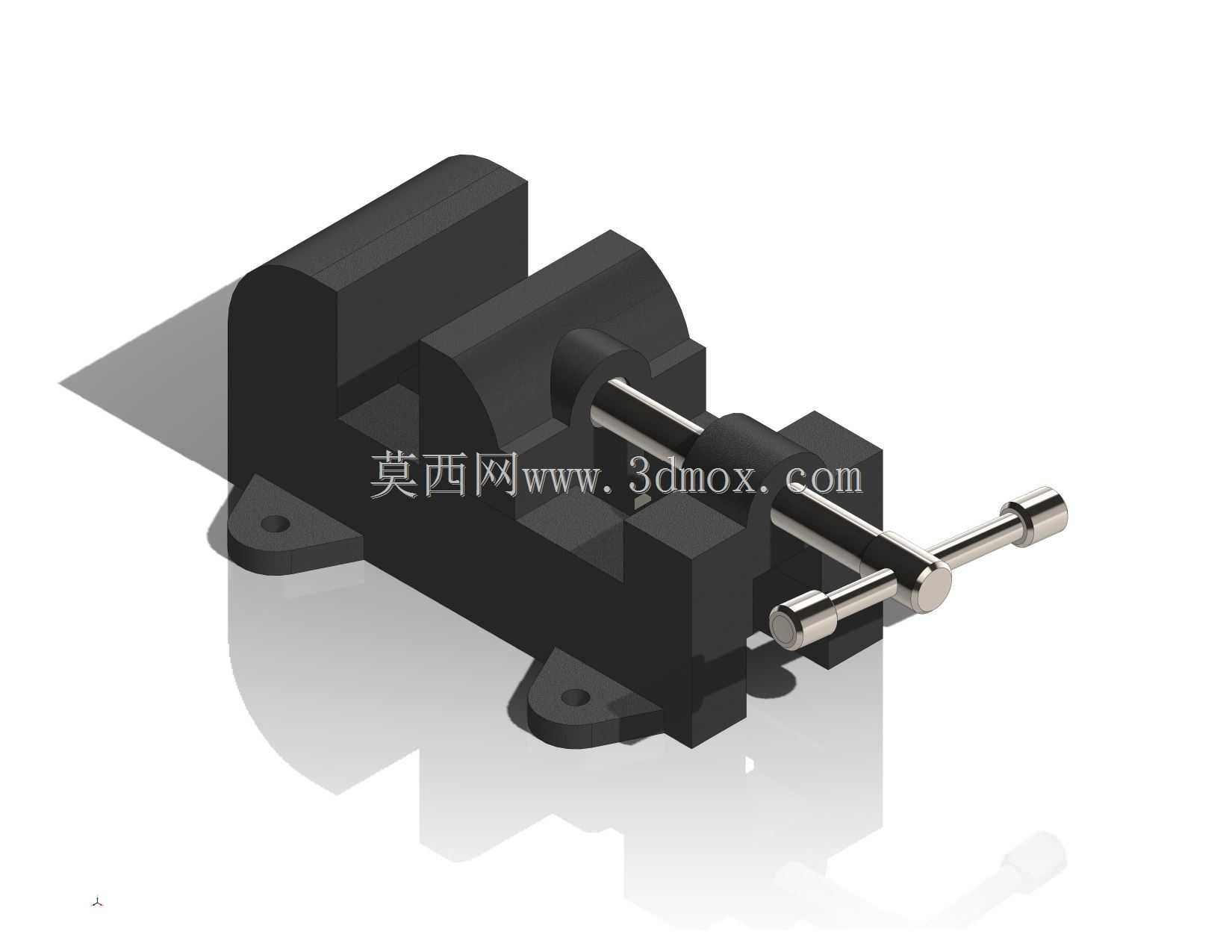

　　在金工实训车间、小型机械维修站点、五金加工个体户的作业场景里，台虎钳是绕不开的基础工装，不管是锯切金属型材、锉修零件毛刺、给小型工件套丝攻牙，还是拆装带过盈配合的小部件，都需要靠它把工件牢牢固定在工作台面上，解放双手完成各类加工作业。这款重型台虎钳的整体结构采用分体式铸铁基座设计，固定钳身通过底部两个带安装孔的支脚与工作台面连接，安装孔位的间距经过适配常规钳工工作台的T型槽间距设计，安装时只需配合T型螺栓就能快速完成固定，不需要额外打孔改造工作台，适配绝大多数厚度在50mm到100mm之间的实木或钢板钳工工作台。

　　活动钳身通过两根平行的光滑导杆与固定钳身实现滑动配合，导杆表面做了磨削处理，表面粗糙度控制在Ra1.6以内，保证活动钳身滑动时无卡滞、无径向晃动，夹持工件时不会出现钳口错位的问题。钳口部分采用可更换式齿面钳口板，齿面做了淬火处理，硬度达到HRC45-50，既保证夹持时的摩擦力，避免工件受力打滑，又能在钳口磨损后快速更换，不需要整体报废钳身，降低长期使用的维护成本。传动部分采用梯形螺纹丝杠结构，丝杠直径匹配整体钳身的夹持行程，梯形螺纹的自锁特性可以保证夹持工件后不会因为加工过程中的振动导致钳口松脱，不需要额外加装锁止机构，结构简单可靠，日常维护只需要定期在丝杠和导杆表面涂抹润滑脂就能保证操作顺畅。

　　从安装边界来看，这款台虎钳的整体横向尺寸控制在常规钳工工作台的可用宽度范围内，安装后手柄转动时不会超出工作台边缘，操作时操作人员站在工作台正前方就能轻松转动手柄完成夹紧和松脱动作，手柄两端采用滚花防滑设计，即使手上沾有切削液或油污也能稳定施力。在功能设计上，这款台虎钳的夹持行程覆盖了日常金工作业中绝大多数小型工件的尺寸需求，不管是厚度几毫米的薄钢板，还是直径几十毫米的圆钢、方钢，都能通过调整活动钳身的位置实现稳定夹持，固定钳身的砧台部分可以作为小型钣金作业的敲击面，满足轻度的校形、敲击作业需求，不需要额外搭配小型铁砧。

　　设计过程中充分考虑了铸铁件的工艺特性，整体壁厚均匀，避免出现铸造缺陷，各个转角处都做了圆角过渡，既减少铸造时的应力集中，也避免使用过程中尖锐边角造成操作人员磕碰受伤。导杆与钳身的配合孔采用同轴度公差控制，保证两根导杆平行度误差在允许范围内，避免活动钳身滑动时出现别劲的问题，丝杠的支撑端采用铜套衬套，减少转动时的磨损，延长整体使用寿命。在实际使用场景中，这款台虎钳不仅能满足锯切、锉削等常规手工作业的夹持需求，也可以配合小型台钻、电动角磨机等工具完成轻度的加工作业，只要安装牢固，夹持力足以抵抗钻孔、打磨时产生的切削力，不会出现工件移位的问题。整体结构没有多余的复杂部件，所有易损件都采用标准件或可快速更换的结构，即使是没有太多维修经验的操作人员，也能完成日常的维护和易损件更换工作，非常适合小型加工场所、实训基地、维修站点这类场景使用，不需要复杂的调试，安装完成后就能投入使用。
