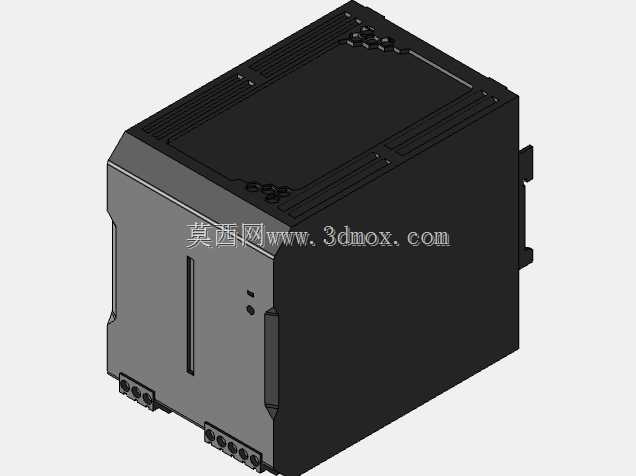

欧姆龙S8VK-C48024开关电源三维结构

　　做自动化设备电控设计的工程师，对S8VK系列开关电源肯定不会陌生，这次拆解还原的这款24V输出电源，是目前工厂产线、控制柜里用得极普遍的一款供电单元，很多做设备三维布局的工程师经常需要把这类元件的精准模型放进装配体，提前核对安装间隙、走线空间，避免现场装机时出现干涉。

　　先从实际应用场景说，这款电源主要是给工业现场的PLC、传感器、中间继电器、小型伺服驱动、人机界面等直流用电部件提供稳定24V直流输出，常见的应用场景覆盖汽车零部件装配线、3C产品检测工位、物流分拣线控制柜、小型单机设备的电控箱内部，相比早年的线性电源，开关电源的体积更小、转换效率更高，在柜内安装时能节省大量的安装空间，尤其是现在设备都往紧凑化方向做，柜内每一寸导轨空间都要精打细算。

　　从功能特性来看，这款电源的额定输出功率480W，输出直流24V，足够带动一条中小型工位的所有直流负载，输入端支持宽范围交流电压输入，能适应国内不同厂区的电网波动情况，不会因为现场电压不稳出现输出掉电的情况，电源本身自带过流、过压、过热保护，当输出侧出现短路或者负载过载时，会自动切断输出，避免烧坏后端的精密电气元件，故障排除后能自动恢复工作，减少现场运维的排查时间。

　　再说到设计思路，这款电源的外壳采用上下扣合的阻燃工程塑料结构，主体外壳为黑色阻燃PC材质，正面接线区域做了内凹的防护设计，避免接线端子裸露在外引发误碰触电的风险，侧面预留了散热格栅，内部功率器件产生的热量可以通过自然对流的方式散出，不需要额外加装散热风扇，也就避免了风扇积灰、寿命不足带来的故障点，适合长时间连续运行的工业场景。安装结构上采用标准DIN导轨卡扣设计，和柜内常用的断路器、继电器、端子排的安装方式完全统一，不需要额外打孔固定，卡在35mm标准导轨上就能完成固定，拆装的时候只需要拨动底部的卡扣就能快速取下，维护更换非常方便。

　　关于外形尺寸和安装边界，这款电源的整体外形是方正的立方体结构，宽度方向的尺寸刚好匹配480W功率等级的常规安装位，深度方向不会超出常规电控柜的安装深度要求，接线时输入端在下方、输出端在上方？不对，实际这款的接线端子是布置在电源的下部正面区域，输入L、N、PE端子和输出+、-端子之间有明确的分隔标识，接线时不会出现接混的情况，建模的时候特意还原了端子的防护挡板、侧面的散热槽纹理、顶部的加强筋结构，还有导轨卡扣的活动间隙，把模型放进电控柜装配体的时候，可以精准核对和旁边断路器、端子排之间的间隙，预留出接线的弯曲半径空间，避免出现模型看着能装下，实际接线时空间不够的问题。

　　很多工程师在做柜内布局的时候，经常会忽略电源这类元件的实际散热空间，这款电源在安装时要求上下预留至少一定的对流空间，不能紧贴着其他发热元件安装，建模的时候也把外壳的散热开孔位置做了精准还原，在做热仿真或者布局校验的时候，可以参考开孔位置预留散热通道，保证电源长时间运行时的温度在合理范围内。另外外壳的边角都做了圆角过渡处理，没有尖锐的棱角，装配的时候不会划伤操作人员的手，也不会刮破线缆的绝缘层，这些细节在三维模型里都做了1:1的还原，不管是做设备的整体装配演示，还是做后期的运维培训课件，这个模型都能满足精度要求，不需要再花时间去测绘实物调整尺寸。
