PC水冷用G1/4螺纹防脱温度探头结构

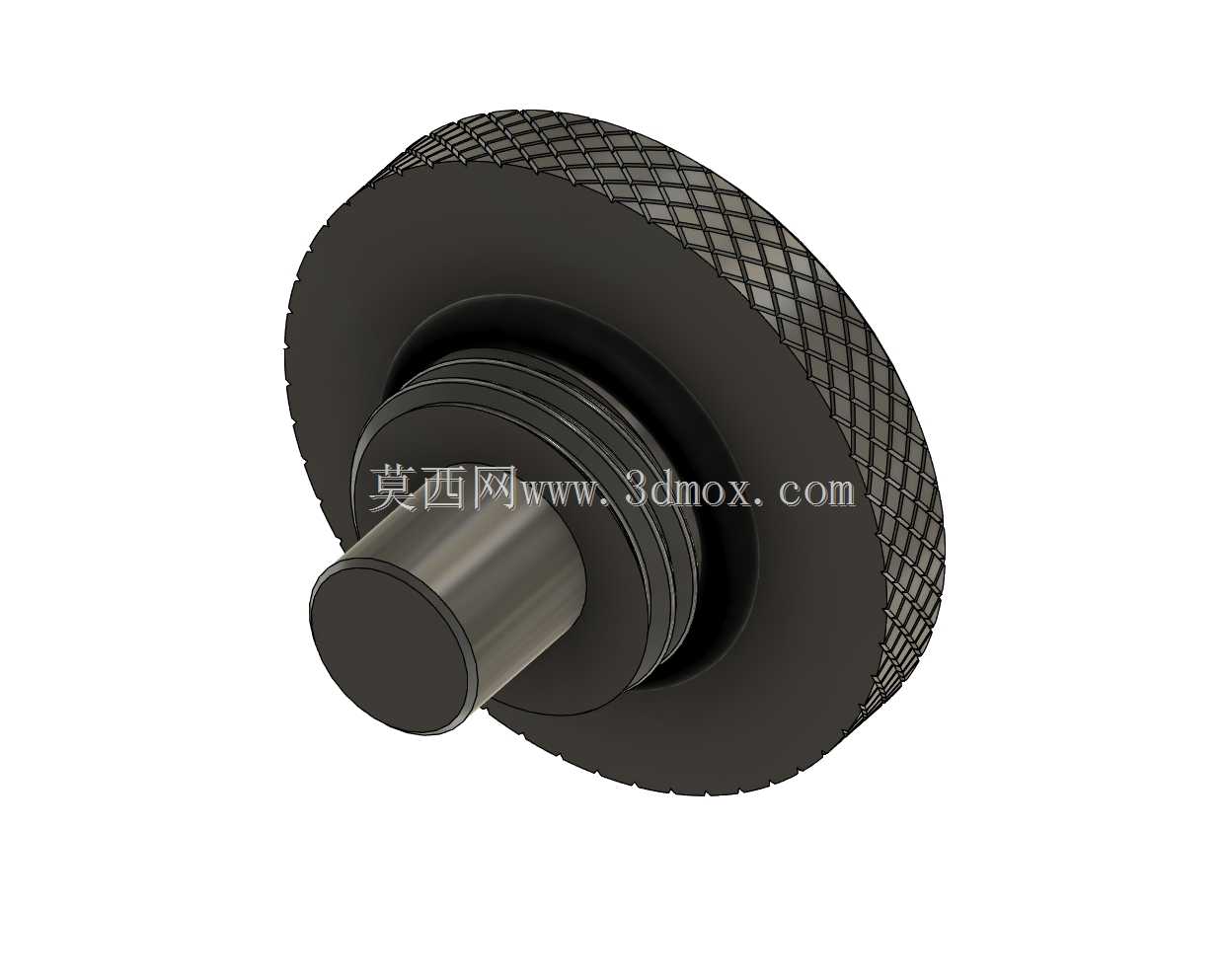

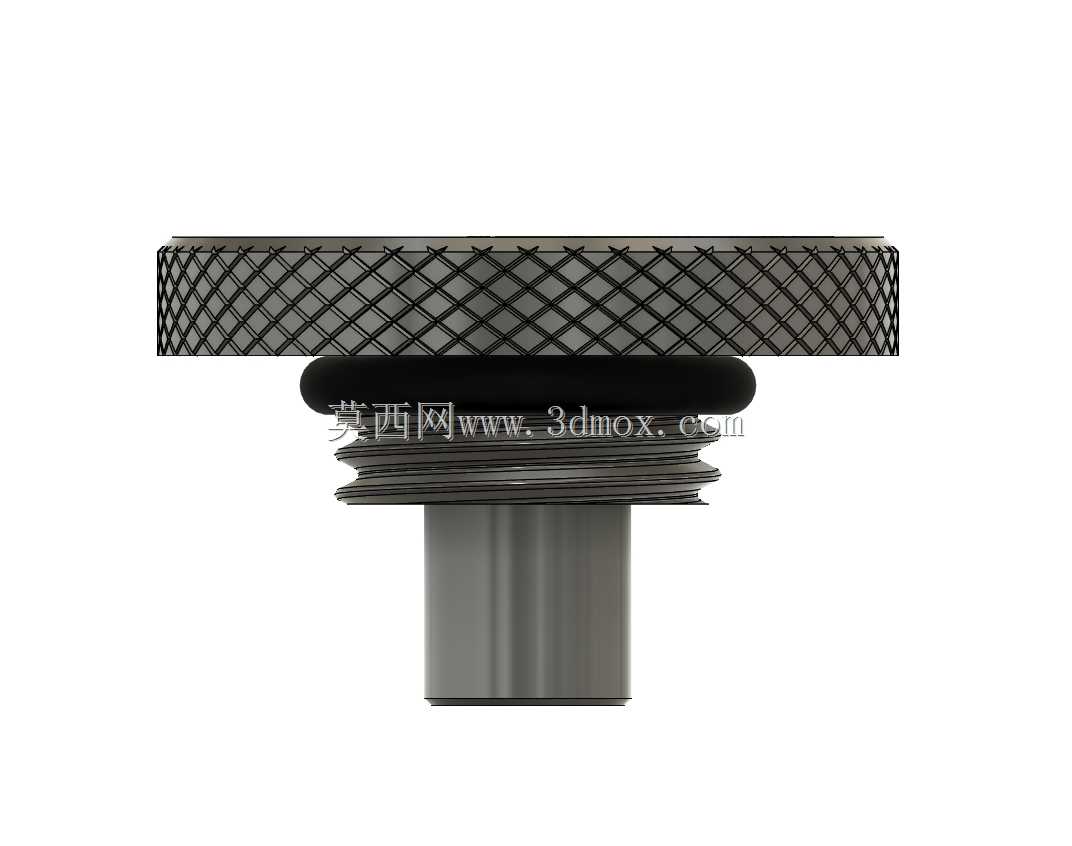

　　在PC定制水冷循环系统的搭建过程中，温度监测点位的选型与安装直接影响整个散热回路的运行可靠性，这款适配G1/4标准螺纹的温度探头，就是针对分体式水冷回路的液温实时监测需求设计的专用传感配件。日常装机场景里，不少玩家会遇到普通温度探头安装后密封圈压缩量不足导致漏液、或是长期受管路振动影响出现螺纹松退的问题，这款探头在结构设计阶段就针对性做了优化，首先是尾部的滚花旋钮结构，网纹滚花的纹理深度控制在0.3mm左右，既保证徒手拧紧时的摩擦力足够，不会因为手滑出现拧不到位的情况，又不会因为滚花过于尖锐划伤安装者的手部，旋钮的外径设置为14mm，刚好匹配市面上绝大多数水冷管路的安装操作空间，不会因为旋钮直径过大和相邻的快插接头、水流计等配件产生安装干涉。探头的前端传感段采用阶梯轴结构，最前端的传感端面做了钝化处理，避免安装时磕碰损伤热敏元件，中间的密封槽位适配标准1.8mm线径的丁腈橡胶O型圈，当螺纹拧入水冷头、冷排或是水路汇流板的G1/4内螺纹孔时，O型圈的压缩量控制在20%-25%区间，既可以保证足够的密封压力，杜绝冷却液渗漏，又不会因为压缩量过大导致O型圈被剪切破损，长期使用也不会出现密封失效的问题。

　　防脱结构的设计是这款探头的核心特点，在螺纹段和滚花旋钮之间设置了一圈限位凸台，凸台的外径略大于螺纹大径，当螺纹拧到底部时，凸台端面会紧贴安装面的外侧，一方面可以限制螺纹的拧入深度，避免拧入过深顶到水路内部的流道壁造成流阻增大，另一方面可以和螺纹配合形成双段定位，即使管路长期受水泵振动、冷却液温度变化带来的热胀冷缩影响，探头也不会出现松退移位的情况。从安装边界来看，这款探头拧入安装位后，外露在水路外侧的总长度控制在12mm以内，滚花旋钮的最大直径14mm，在密集排布的水冷配件之间，只需要预留15mm的径向操作空间就可以完成徒手安装，不需要借助扳手等额外工具，对于机箱内部空间紧凑的ITX装机场景也能很好适配。

　　实际使用过程中，探头前端的传感端面直接和循环冷却液接触，相比贴附在管路外壁的贴片式温度传感器，测温响应速度更快，温度检测的误差可以控制在±0.5℃以内，能够准确反馈水路内部的实时液温，为水冷系统的风扇转速调节、水泵转速控制提供准确的参数依据。在结构建模过程中，所有配合尺寸都严格遵循G1/4管螺纹的标准公差要求，螺纹的牙型角、螺距都和行业通用的水冷配件标准保持一致，可以和市面上所有采用标准G1/4内螺纹的水冷部件兼容互换，不需要额外做适配加工。滚花部分的建模采用网纹滚花的真实纹理还原，不是简单的贴图处理，在做装配干涉检查、整机装配仿真的时候，可以准确还原旋钮的实际外形尺寸，避免因为建模简化导致的安装空间误判。

　　密封槽的尺寸设计经过多次校核，槽宽、槽深都和配套的O型圈尺寸做了匹配，在装配仿真中可以模拟O型圈的压缩状态，提前验证密封结构的可靠性，减少实际装机时的漏液风险。对于从事PC水冷配件设计、定制化散热方案开发的结构工程师来说，这个模型可以直接调用到整套水冷回路的装配模型中，用来校验温度监测点位的布局合理性，核对不同配件之间的安装间隙，也可以在这个基础结构上做衍生设计，比如调整探头的长度适配不同厚度的冷排、或是更改尾部的接线方向适配特殊的机箱走线需求。在工业水冷散热场景中，小型激光设备、小型恒温循环装置的液路温度监测也可以参考这款探头的结构设计，其防脱结构、密封结构的设计思路同样适用于小通径液路的传感元件安装，只需要根据实际使用的冷却液类型更换对应的密封件材质，就可以拓展到更多的小型循环液冷场景中使用。
