DIN933标准M5系列外六角全牙螺栓

　　在各类机械装配、钢结构连接、工装夹具搭建的场景里，外六角螺栓是最基础也最核心的紧固连接件，这套符合DIN933标准的M5规格系列螺栓，覆盖了6mm到20mm的常用长度区间，能适配绝大多数薄板叠接、小型零部件紧固的安装需求。日常做设备结构设计时，M5规格的螺栓是小载荷连接位的首选，比如电气柜内部元件固定、小型自动化设备的钣金护板安装、非标工装的定位块锁紧，都需要用到这个规格的紧固件，不同长度的型号可以对应不同的叠层厚度，避免螺栓过长干涉内部走线、过短导致啮合牙数不足的问题。

　　从设计逻辑上看，这套螺栓严格遵循DIN933外六角全牙螺栓的标准规范，六角头的对边尺寸、对角尺寸、头部厚度都完全符合德标要求，配套对应规格的套筒、开口扳手都可以直接锁紧，不需要定制专用工具，现场装配的通用性极强。全牙的设计意味着螺杆从头部下方到螺纹末端全程滚制螺纹，在锁紧的时候可以让整个啮合段均匀受力，不像半牙螺栓在光杆段没有咬合力，对于需要调整锁紧位置、或者叠装零件总厚度接近螺栓长度的场景，全牙结构的适配性更好，不会出现光杆段卡滞在零件孔位里无法锁紧的情况。

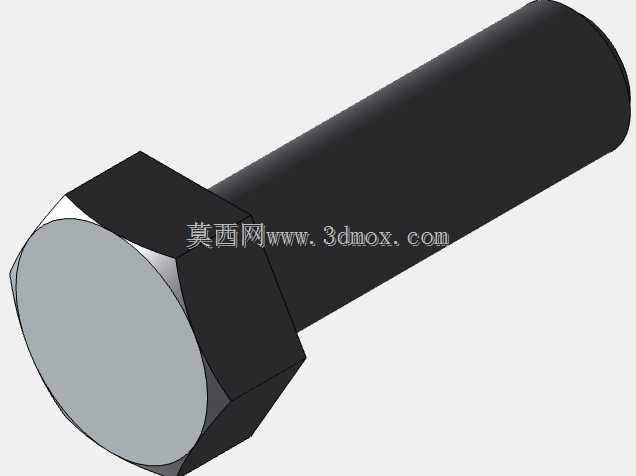

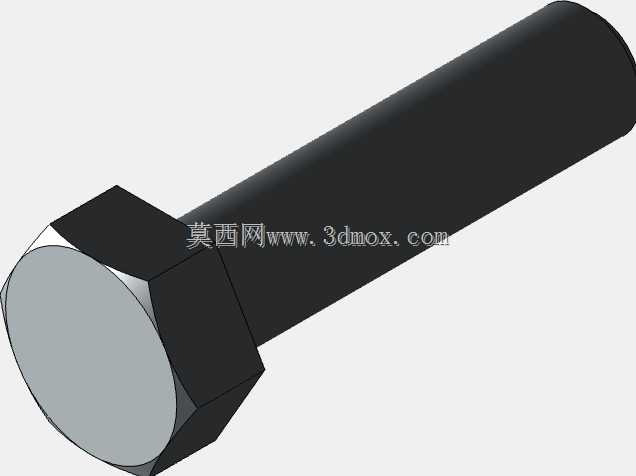

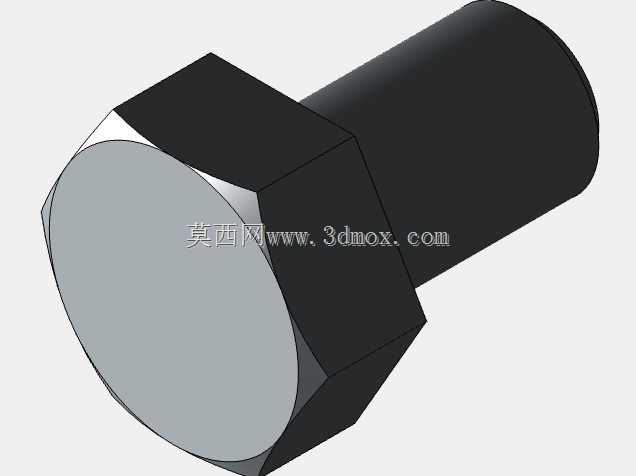

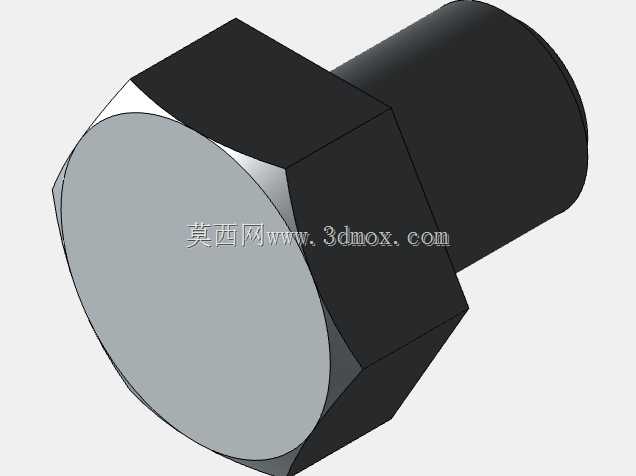

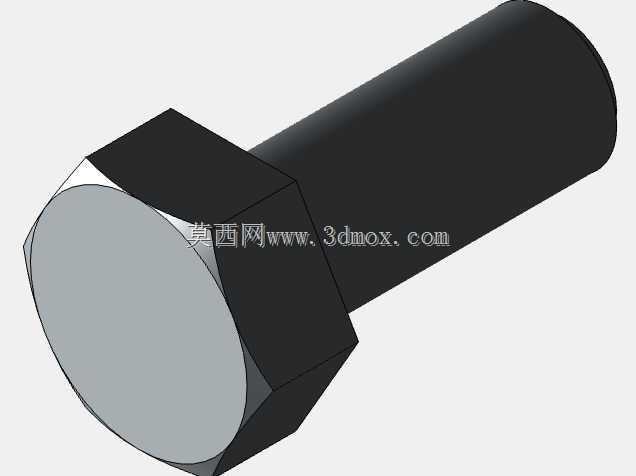

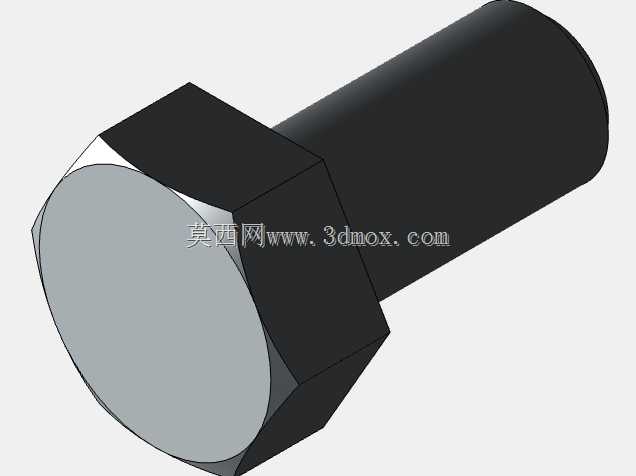

　　做三维建模的时候，这套模型把六角头的倒角、螺纹收尾的退刀结构、头部与螺杆衔接的圆角都做了还原，导入装配体之后可以直接做干涉检查，比如验证螺栓头部和周边零件的安全间隙、螺杆伸出螺母的长度是否符合规范、沉头孔或者过孔的尺寸是否匹配，不需要设计人员再单独绘制标准件，能大幅缩短非标设计的出图周期。实际选型的时候，6mm长度的型号适合两层2mm左右薄板的叠接，比如薄钣金护板和型材框架的连接，锁紧后螺杆末端不会伸出过长剐蹭内部线缆；8mm长度可以适配总厚度4mm以内的叠装结构，常见于小型传感器安装座、气动元件固定板的紧固；10mm、12mm长度是日常使用频率最高的规格，多数小型结构件的连接、电气元件的安装都能覆盖；16mm、20mm的长规格则可以用于带隔套、垫块的安装位，或者需要加装弹垫平垫的防松结构，预留足够的啮合长度保证锁紧力。

　　安装边界上，这套M5螺栓的过孔推荐加工成5.3mm-5.5mm，既可以保证螺栓顺利穿入，又不会因为间隙过大导致连接错位；六角头对应的套筒规格是8mm，设计沉头孔或者扳手空间的时候，需要预留至少12mm的回转直径，避免装配时扳手和周边零件干涉；螺纹啮合长度推荐不小于5mm，也就是至少5圈完整螺纹咬合，才能保证足够的锁紧强度，避免受振动后螺纹滑牙。在有振动的设备场景下使用时，配合M5规格的弹垫、螺纹胶使用，可以进一步提升防松性能，不需要额外定制特殊紧固件就能满足多数工业场景的紧固需求。很多刚入行的结构设计人员容易忽略标准件的细节建模，比如六角头的倒角角度、螺纹的大径小径尺寸，如果模型做的不标准，后续出工程图、做装配干涉检查的时候很容易出现错误，这套模型严格按照标准参数绘制，直接调用就能保证设计准确性，不管是做装配验证、还是生成BOM清单统计标准件用量，都能直接对应市面上的采购型号，不会出现设计出来的零件买不到标准紧固件的问题。在做小型设备的模块化设计时，统一使用这个系列的M5螺栓，还可以减少现场装配的工具种类，工人只需要备一把8mm的套筒或者开口扳手，就能完成大部分位置的锁紧作业，提升装配效率。
