福特F-150皮卡外流场LES湍流CFD仿真分析

　　本次针对福特F-150开放式皮卡开展的大涡模拟湍流计算，核心服务于整车空气动力学开发环节，覆盖量产车型气动优化、改装套件风阻验证、高速行驶稳定性校核等多个工程场景。在皮卡产品的研发流程中，外流场特性直接关联高速巡航的燃油经济性、非铺装路面行驶的尘雾卷吸效应、货厢载物时的气流扰动控制，以及高速超车、侧风工况下的行驶姿态稳定性，这类高精度CFD仿真结果可替代部分风洞试验环节，大幅压缩前期开发的周期与成本。

　　从仿真模型的构建逻辑来看，本次计算域设置严格遵循整车外流场仿真的工程规范，入口边界设置在车头前方5倍车长位置，出口边界延伸至车尾后方12倍车长位置，计算域总宽度设置为7倍车宽，顶部边界距离地面4倍车高，既保证尾流区的充分发展，也避免边界反射对车身周围流场计算结果的干扰。车身表面采用分层边界层网格划分，近壁面y+值控制在1以内，匹配LES湍流模型对近壁网格分辨率的要求，车身外表面网格尺寸最小控制在2mm，重点覆盖A柱、后视镜、货厢尾门、轮腔等流动分离高发区域，整个计算域的网格总量控制在1800万左右，在计算精度与求解效率之间取得平衡。

　　从流场计算结果的特征来看，车头进气格栅区域的气流撞击后分为三股，一股沿引擎盖表面向上流动，在A柱位置发生分离形成局部涡流，直接影响风噪水平与侧窗区域的压力分布；第二股沿车身两侧向下流动，进入前后轮腔区域，与旋转车轮产生的扰流相互耦合，是整车气动阻力的重要来源之一；第三股从车底穿过，受底盘悬架、传动轴、排气系统等凸起结构的扰动，形成大量细碎涡结构，在车尾位置与货厢上方的下洗气流汇合，形成一对稳定的纵向拖曳涡，这部分涡结构的耗散过程直接决定了整车的压差阻力占比。针对皮卡车型特有的开放式货厢结构，仿真重点捕捉了货厢内部的回流区特征，当货厢处于空载状态时，车厢内部会形成一个大尺度的顺时针回流涡，气流从尾门上方卷入货厢，沿货厢前板向下流动后从货厢底部流出，这一流动特征是皮卡车型高速行驶时货厢易积尘、尾门抖动的核心诱因，后续可通过加装货厢盖、尾门扰流板、侧部导流条等结构优化该区域的流动状态。

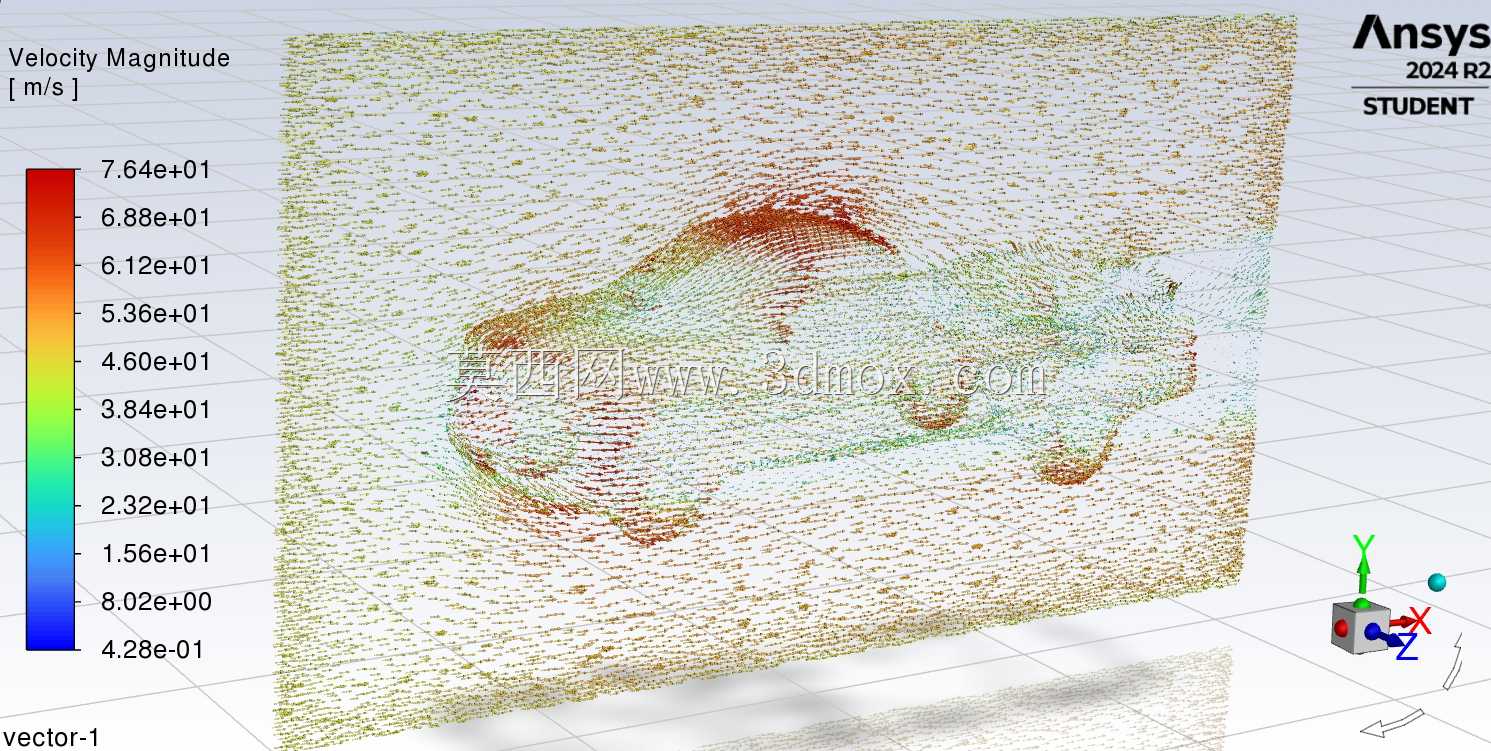

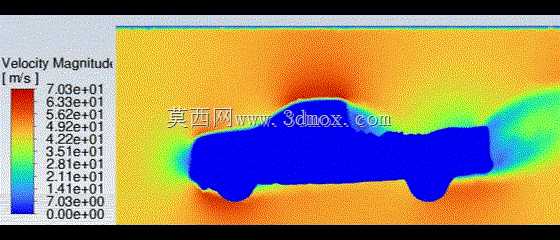

　　本次仿真采用的LES湍流模型，相比工程中常用的RANS类模型，能够直接解析大尺度的湍流涡结构，对于流动分离、涡旋脱落等非定常流动现象的捕捉精度更高，可准确输出车身表面的瞬态压力脉动数据，为车身结构的疲劳强度分析、风噪仿真提供更可靠的输入边界。从速度云图的分布结果可以看出，车身表面的高速区主要集中在车顶前缘、后视镜外侧、轮拱边缘位置，最高流速接近70m/s，对应高速行驶工况下的来流速度，车尾尾流区的低速区长度接近2倍车长，尾流区内的流速分布存在明显的非定常脉动特性，这也是皮卡车型高速行驶时尾部升力波动较大的主要原因。

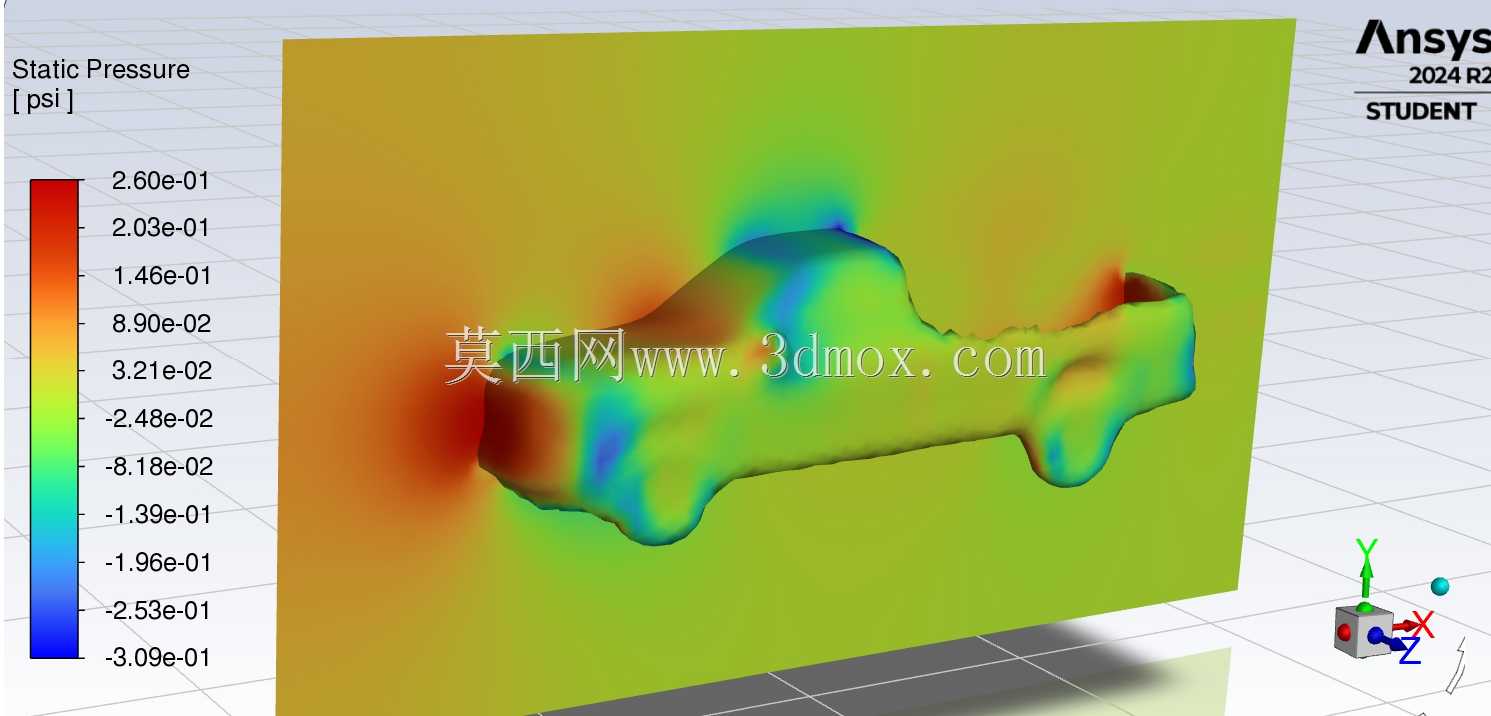

　　在工程落地层面，这类仿真结果可直接指导整车空气动力学套件的开发，比如针对轮腔区域的流动分离，可优化轮眉的导流结构，引导气流平顺流过车轮区域，降低轮腔阻力；针对货厢区域的回流涡，可通过调整尾门的倾斜角度、加装货厢前缘导流块，打散大尺度回流涡结构，降低货厢区域的压差阻力；针对底盘区域的乱流，可加装全覆盖的底盘护板，平整底盘表面，减少底盘凸起结构产生的涡量。同时，仿真得到的车身表面压力分布数据，可作为引擎盖、车门、尾门等覆盖件刚度设计的输入载荷，校核高速行驶时覆盖件的变形量，避免出现覆盖件抖动、密封失效等问题。对于越野改装场景，这类仿真还可评估升高底盘、加装越野轮胎、车顶行李架等改装操作对整车气动特性的影响，提前预判改装后高速行驶的稳定性变化，为改装方案的优化提供数据支撑。
