福特F-150皮卡车身外流场CFD仿真分析模型

　　在乘用车辆与商用皮卡的气动性能开发环节，车身外流场的数值模拟是缩减风洞试验成本、前置优化设计节点的核心技术手段，本次针对福特F-150封闭座舱式皮卡搭建的仿真模型，核心服务于整车气动阻力系数的量化评估与外形优化方向验证。不同于常规乘用车的流线型车身设计，皮卡车型同时具备乘员舱的封闭曲面与货厢的直角过渡结构，车头、A柱、座舱与货厢衔接处、货厢尾门、车轮周边都是气流分离的高发区域，这些区域的涡流耗散直接决定了整车气动阻力的占比，也是高速行驶下燃油经济性、行驶稳定性的核心影响因素。

　　本次仿真采用k-epsilon湍流模型搭建计算域，计算域边界按照实车外流场仿真规范设置，入口边界距离车头3倍车长以保证来流充分发展，出口边界距离车尾7倍车长以完整捕捉尾涡结构，上下及侧方边界距离车身各2倍车宽，避免壁面效应对流场计算的干扰。车身几何处理阶段，对非关键的外饰细节如门把手、雨刮、车标缝隙做了适度简化，保留了车头进气格栅轮廓、A柱倾角、座舱顶盖弧度、货厢栏板高度、轮拱造型这些直接影响气流走向的核心几何特征，网格划分阶段在车身近壁面设置了5层边界层网格，保证壁面y+值符合k-epsilon模型的计算要求，在车头驻点区、A柱分离区、座舱尾流区、货厢涡流区做了网格局部加密，平衡计算精度与求解效率。

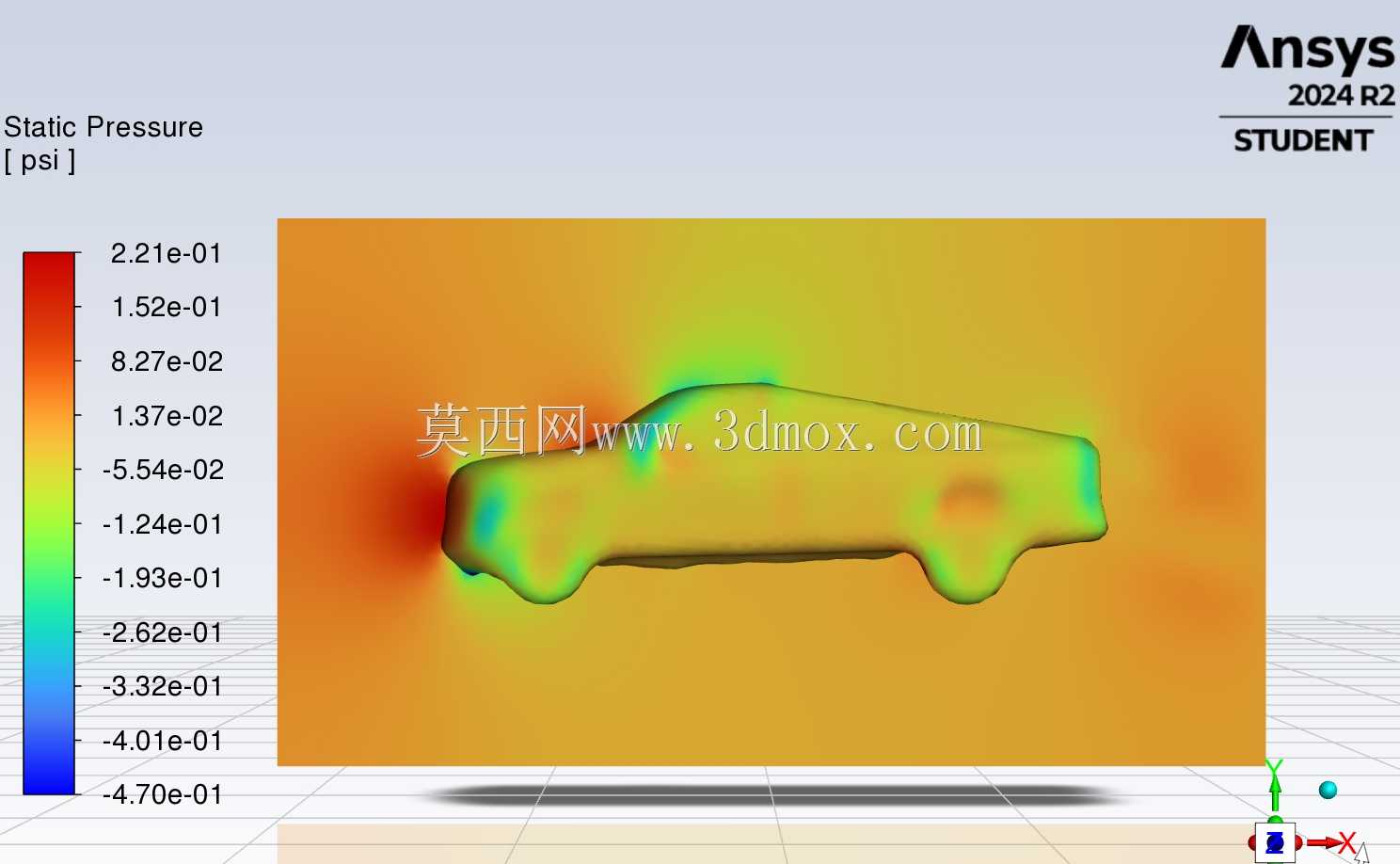

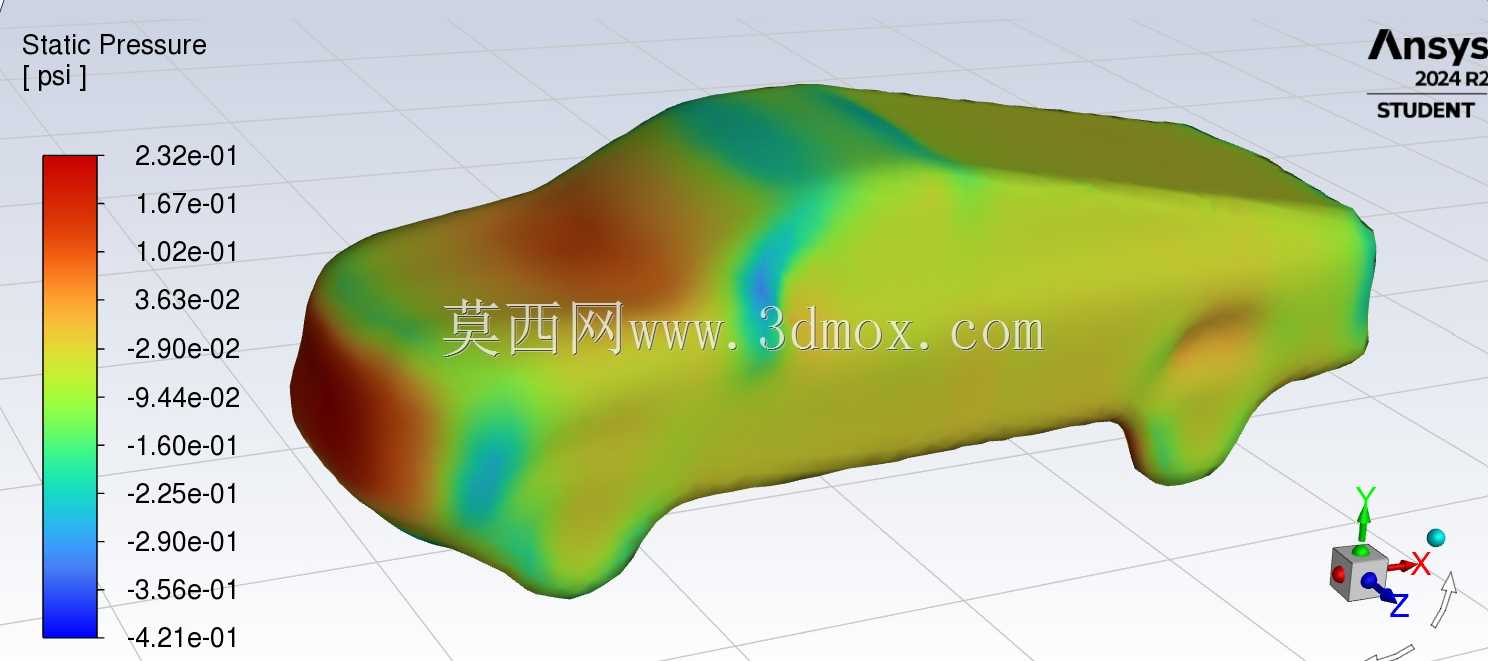

　　从仿真输出的车身表面静压分布结果可以直观看到，车头正脸区域为正压集中区，这是来流直接撞击车身形成的驻压区域，也是整车压差阻力的核心来源之一；气流沿车头引擎盖向后流动过程中压力逐步降低，在A柱与前风挡衔接处出现局部低压区，若该区域压力梯度过大，会直接增大风噪水平并提升气动阻力；座舱顶盖区域压力分布相对均匀，气流沿顶盖向后流动在座舱后缘与货厢前端的衔接位置出现明显的压力突变，这是因为座舱与货厢之间存在高度差，气流在此处发生分离形成空腔涡流，这一区域的涡流强度直接影响货厢上方的气流附着状态，也是皮卡车型气动优化的核心调整区域；货厢两侧栏板与尾门区域的压力分布呈现明显的不对称性，这是因为车轮转动带动的周边乱流与货厢侧方气流发生耦合，进一步增大了尾流区的湍流耗散。

　　在工程实际应用中，这类仿真模型的计算结果可以直接对接外形优化工作，比如通过调整A柱倾角弱化局部低压区的压力梯度，在座舱后缘增加导流结构引导气流平滑过渡到货厢上方，减少空腔涡流的尺度，优化轮拱造型抑制车轮周边的气流分离，这些调整带来的阻力系数变化都可以通过该模型快速量化验证，不需要反复制作油泥模型开展风洞试验，大幅缩短整车气动开发的周期。需要注意的是，仿真过程中地面边界设置为移动地面以匹配实车行驶时的相对运动状态，车轮设置为旋转壁面，还原真实行驶下的车轮周边流场状态，避免静止地面、静止车轮带来的计算误差，保证仿真得到的阻力系数与风洞试验结果的偏差控制在工程允许范围内。这类外流场仿真模型不仅可以用于阻力系数评估，还可以提取车身表面的压力载荷数据，为车身覆盖件的结构强度校核、外饰件的安装固定点设计提供载荷输入，也可以通过流场迹线分析前风挡、侧窗的雨水流动路径，为雨刮布置、导水槽设计提供参考依据，覆盖整车开发过程中多个维度的设计需求。
