L型带槽安装固定块结构设计

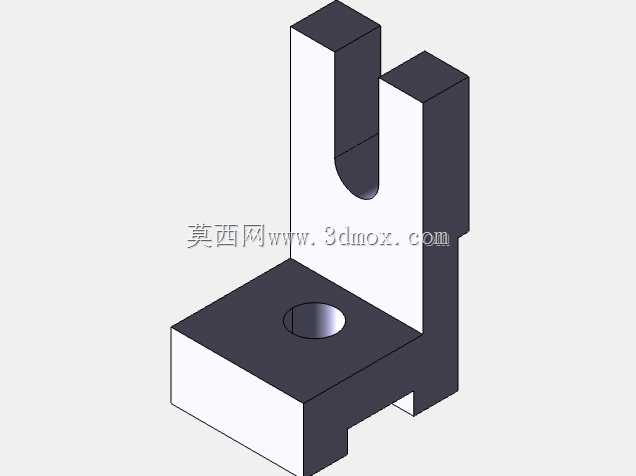

　　这类L型带槽固定块在小型机电设备、工装夹具、电子电源组件的安装场景中应用十分广泛，常作为相邻部件的连接过渡载体，承担定位支撑、载荷传递的核心作用，尤其在空间紧凑的装配区域，这类一体化弯折结构的零件能有效减少装配层级，降低累计公差对整机装配精度的影响。从结构设计逻辑来看，零件采用垂直弯折的L型基体结构，底部水平段设置有贯通的圆形安装孔，用于穿过紧固件将整个固定块锁定在安装基准面上，孔位的位置精度直接决定了上部结构的定位偏差，设计时通常会根据配套螺栓的公称尺寸预留合理的装配间隙，同时保证孔边到基体边缘的距离满足材料的剪切强度要求，避免锁紧时出现基体开裂的问题。

　　上部竖直段开设的U型开口槽是该零件的核心功能结构，这类开口槽相比封闭孔更便于装配调整，作业时不需要完全拆下紧固件就能将配套的杆件、销轴类零件卡入槽内完成装配，在需要频繁调整位置、或者后期维护需要快速拆卸的工位上，这种槽型结构的装配效率比封闭孔结构提升40%以上，同时槽底的圆弧过渡设计能有效分散应力集中点，避免零件在承受交变载荷时从槽根位置发生断裂。在尺寸边界的把控上，这类零件的水平安装面的平面度需要控制在合理范围内，否则锁紧后会出现基体翘曲变形，导致上部竖直段的垂直度超差，直接影响配套部件的运动精度；竖直段的两个侧壁需要保证平行度要求，U型槽的对称度偏差也需要控制在公差范围内，避免卡入的销轴出现卡滞、偏磨的问题。

　　实际应用中，这类固定块常被用在电源变压器周边的组件固定、小型气动元件的安装支架、检测工装的定位基座等场景，不同场景下会根据实际载荷调整基体的壁厚：如果是承受静态定位载荷，壁厚可以适当减薄以降低整体重量；如果需要承受振动冲击载荷，则会在弯折位置设置加强圆角，提升整体的结构刚性。设计这类零件时，通常会优先考虑加工工艺的可行性，基体的外形结构采用规则的矩形截面，所有棱角位置都设置有微小的倒角，既可以去除加工毛刺避免装配时划伤操作人员，也能减少热处理过程中的应力集中风险。

　　底部安装孔的沉头设计需要匹配所选紧固件的头部尺寸，保证锁紧后紧固件头部不高出安装平面，避免和其他相邻部件发生运动干涉；上部U型槽的宽度尺寸需要根据配套销轴的直径设置合理的配合公差，如果是起滑动导向作用的槽，会选用间隙配合保证运动顺畅，如果是起固定定位作用的槽，则会选用过渡配合减少装配间隙带来的晃动。从装配逻辑来看，这类零件的安装顺序通常是先将上部槽内的配套零件预装到位，再通过底部的安装孔将整个组件固定到设备基准面上，这种装配顺序能有效避免上部零件装配空间不足的问题，尤其在设备内部走线密集、操作空间狭窄的区域，这种预装后整体固定的方式能大幅降低现场装配的操作难度。在材料选择上，这类固定块如果用于普通工业场景，多选用优质碳素结构钢加工后做发黑处理，兼顾强度和防锈能力；如果用于有轻量化要求的电子设备场景，也可以选用铝合金材料加工后做阳极氧化处理，在保证结构强度的前提下降低整体重量。需要注意的是，弯折位置的内圆角半径不能过小，否则冲压或铣削加工时容易出现加工应力残留，长期使用后出现变形偏移，同时外圆角的半径需要和内圆角匹配，保证该位置的壁厚均匀，避免热处理时出现硬度不均的问题。
