机械传动连接摇臂结构三维设计

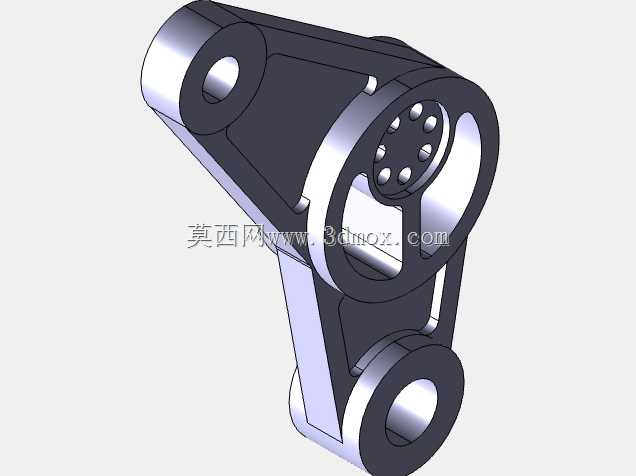

　　在各类中小型机械设备的传动链路里，这类摇臂结构承担着动力换向、行程传递的核心作用，常见于轻工自动化设备的连杆机构、小型内燃机的气门驱动组、工装夹具的联动锁紧单元中，是把旋转运动转化为指定角度摆动、或是把直线推力转化为铰接端位移的关键中间件。从结构设计逻辑来看，该零件整体采用变截面三角支撑构型，三个铰接端分别对应不同的运动副配合需求：上端大直径带多孔位的铰接端，用于和动力输入轴的偏心轮配合，端面上均匀分布的小孔是为了适配不同偏心距的连接销安装，可在不更换主体零件的前提下调整摆动行程范围，适配不同工况的行程参数要求；侧端的单孔铰接位用于连接从动执行件，孔位做了加厚凸台处理，避免反复受交变载荷时出现孔壁压溃变形；下端的铰接位作为固定旋转支点，内孔预留了衬套安装余量，可镶嵌铜基自润滑衬套，降低长期摆动过程中的磨损量，延长零件整体使用寿命。

　　设计过程中优先考虑了载荷传递的路径优化，三个铰接点之间的连接臂采用了斜向加强筋与侧壁加厚结合的结构，既避免了实心结构带来的重量冗余，又能保证在承受峰值冲击载荷时，臂身不会出现侧向弯曲变形。零件的外形轮廓做了多处圆角过渡处理，所有棱边均设计了R2-R5的工艺圆角，一方面是消除机加工过程中的应力集中点，避免热处理环节出现开裂风险，另一方面也能减少装配过程中锐边划伤操作人员的安全隐患。从安装边界来看，三个铰接孔的中心距公差控制在±0.02mm范围内，可保证装配后运动过程无卡滞、无过定位问题；上端大铰接端的外圆直径与安装腔的内壁预留了0.5mm的安全间隙，摆动过程中不会和周边的固定结构发生干涉；下端支点孔的轴线与上端动力孔的轴线平行度公差控制在0.01mm/100mm以内，可避免铰接销出现偏磨，保证传动过程的平顺性。

　　实际应用场景中，这类摇臂的工作环境多伴随周期性交变载荷，因此材质选型通常选用40Cr调质处理，表面硬度控制在HB220-250，铰接孔内表面做高频淬火处理，硬度可达HRC45-50，兼顾整体韧性与接触表面的耐磨性。建模过程中对所有配合面均做了公差带预留，铰接孔的尺寸公差按照H7级精度设计，可与标准g6级公差的铰接销形成间隙配合，满足转动副的运动要求；臂身的非配合表面做了喷砂氧化处理，可提升零件的防锈能力，适配多尘、轻度潮湿的车间工作环境。不同于常规的直连杆结构，该摇臂的非对称构型可以在有限的安装空间内实现更大的传动比，缩小整套传动机构的整体体积，在紧凑型自动化设备的布局设计中，这类结构能有效节省安装空间，给其他电气元件、管路布局留出足够余量。在装配调试环节，该零件的三个铰接端均设计了销钉防脱槽，可安装轴用挡圈对铰接销进行轴向限位，避免设备高速运行过程中销钉窜动脱出，引发设备故障。
