工业设备侧装式铰接支撑工具架结构

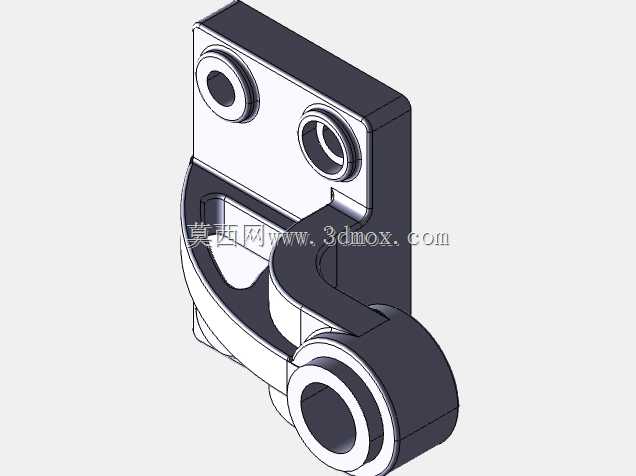

　　在生产线旁的工位工装布局、小型加工设备的辅助工具挂载场景里，这类侧装式铰接支撑工具架的使用频率一直不低，很多一线装配工位会把它固定在设备立柱、型材框架侧面，用来挂载小型扭力扳手、定位销钳、工位辅助检具这类频繁取用的工具，避免工具随意堆放造成的磕碰损伤，也能缩短操作人员取放工具的移动距离，压缩单工位的辅助作业时长。从结构本身来看，这个构件采用一体化的弯折支撑构型，主体背板部分做了加厚处理，两个同轴度要求较高的安装孔位直接在背板上加工成型，孔位周边做了局部凸台加厚，用来分散螺栓锁紧时的压应力，避免长期受载后背板出现应力变形，保证安装面的贴合精度。

　　下部的弧形弯折臂是整个构件的核心受力段，弯折处做了大圆弧过渡处理，没有尖锐的应力集中棱角，在承受挂载工具的竖向载荷时，应力可以顺着圆弧轮廓均匀分散到整个臂体，不会在弯折根部出现应力断裂的隐患。臂体末端的铰接孔位和背板安装孔保持平行度公差要求，这个孔位用来配套铰接式的工具挂扣或者限位挡片，让挂载的工具可以随铰接结构小幅度转动，适配不同操作角度下的取放需求，也能在设备运行产生小幅振动时，通过铰接处的微小活动抵消部分振动冲击，避免挂载的工具因为持续振动出现松脱掉落的情况。

　　做结构设计的时候，首先要考虑的是安装边界的适配性，背板的安装面是完全平整的机加工面，两个安装孔的中心距要匹配常用的40系列、50系列工业型材的安装孔间距，不需要额外做转接板就可以直接固定在型材框架上，降低现场安装的改造成本。整个构件的外轮廓没有超出背板宽度的外伸凸起，安装后不会占用过多的工位侧向空间，在排布密集的多工位生产线上，不会和相邻工位的工装、操作人员的走动路线产生干涉。臂体的下探深度经过载荷校核，在挂载额定重量的工具时，臂体末端的最大变形量控制在0.2mm以内，不会因为长期承重出现臂体下弯的永久变形，铰接孔的配合间隙选的是H7/g6的间隙配合，既保证铰接转动的顺畅度，又不会因为间隙过大出现挂载晃动的问题。

　　实际应用里，这类构件除了工位工具挂载之外，还可以用来固定小型气动管路的走线支架、传感器的安装支座，只要安装孔位的尺寸匹配，就能直接复用，不需要重新设计加工专用支架。在建模过程中，所有的孔位倒角、棱边去毛刺的工艺结构都做了完整还原，加工时可以直接用这个模型出工程图，不需要额外补充工艺细节，安装孔的沉头深度也按照常用内六角螺栓的头部尺寸做了匹配，螺栓锁紧后头部不会突出背板表面，保证安装面和固定面完全贴合，不会出现安装间隙导致的固定不稳。整个构件的壁厚设计遵循等强度原则，受力大的弯折根部、孔位周边做局部加厚，非受力的臂体侧面做适度的壁厚减薄，在保证整体结构强度满足使用要求的前提下，尽可能降低构件的整体重量，减少安装后对固定基座的载荷负担，也能降低加工时的材料消耗。
