福特F-150低位尾门卡车湍流CFD仿真分析

　　在皮卡车型的气动性能开发环节，尾门的结构形态与开启位置对整车行驶阻力的影响一直是底盘与车身工程团队重点关注的方向，尤其是低位开启状态的尾门，会改变货厢区域的流场分离形态，直接关联高速行驶工况下的气动阻力表现，进而影响整车燃油经济性与高速行驶稳定性。本次针对福特F-150低位尾门状态开展的k-omega湍流模型仿真，核心是还原真实道路来流条件下，货厢与尾门衔接区域的涡旋生成、发展与脱落规律，明确不同来流速度下阻力系数的变化特征，为尾门结构优化、货厢导流附件设计提供量化的数据支撑。

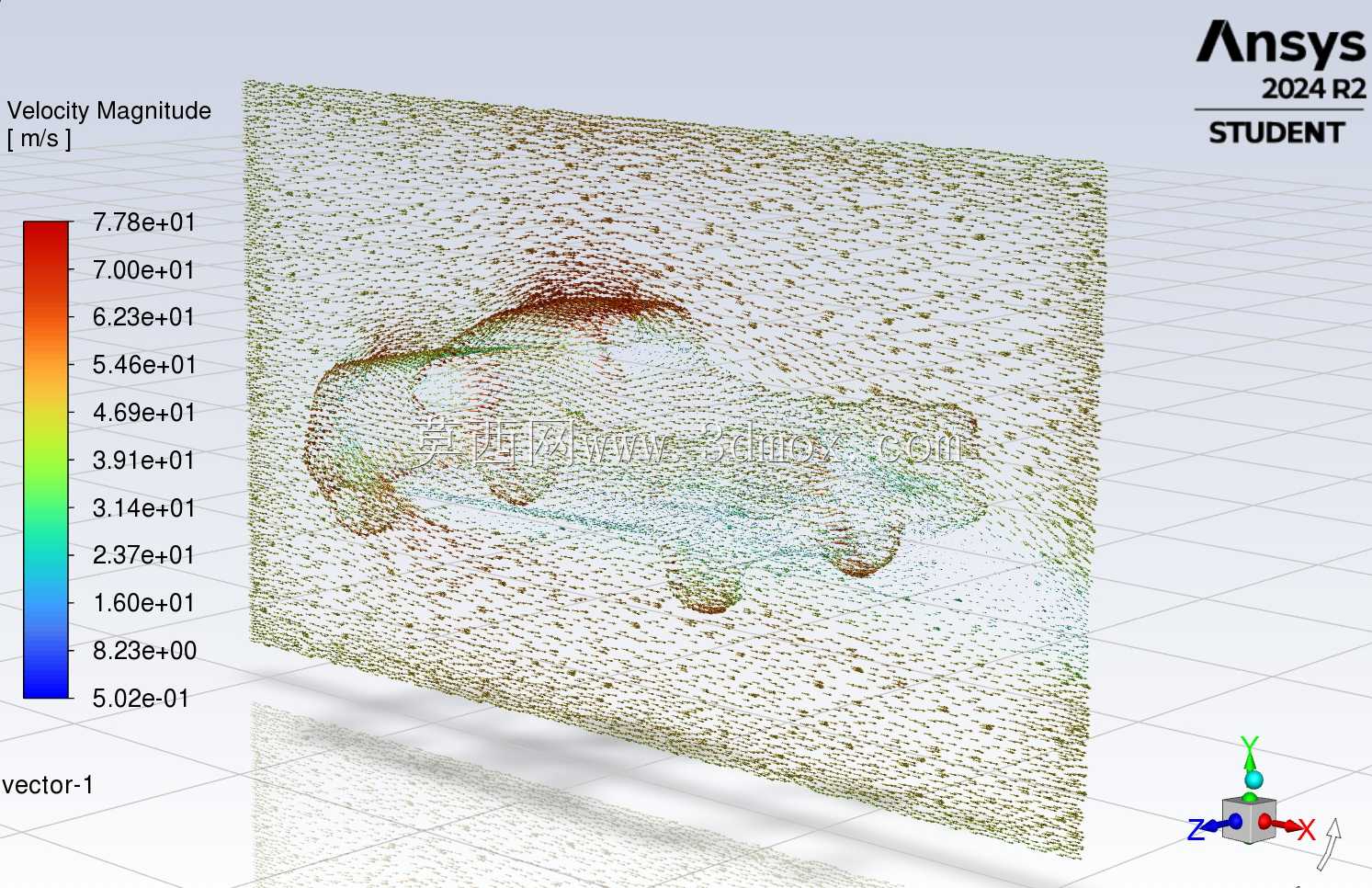

　　从实际道路应用场景来看，皮卡用户常处于低位开启尾门的状态运输长尺寸物料，此时尾门不再处于与货厢上沿齐平的闭合位置，而是下沉到货厢底板延伸的高度，原本闭合尾门形成的货厢封闭扰流结构被打破，来流在驾驶室后缘分离后，会直接冲击下沉的尾门表面，同时在货厢内部形成尺度更大的低速涡旋，这部分涡旋的能量耗散是气动阻力升高的核心来源之一。传统的道路风阻测试受场地、环境风干扰、测试设备精度限制，很难精准分离尾门单一变量带来的阻力变化，而基于k-omega湍流模型的CFD仿真，可以精准捕捉近壁面的流场边界层发展，对于尾门边缘、货厢侧围这些存在大曲率变化、流动分离明显的区域，相比其他湍流模型有更高的近壁面解析精度，能够还原从层流到湍流的转捩过程，避免因近壁面模拟失真导致的阻力系数计算偏差。

　　在仿真模型的搭建逻辑上，首先要还原整车的外表面几何特征，尤其是驾驶室后缘的倾角、货厢侧围的突出棱线、尾门低位开启后的安装角度与间隙，这些细节直接决定流场分离点的位置。计算域的设置需要满足阻塞率低于3%的工程要求，入口设置速度边界条件覆盖15m/s到45m/s的常用高速行驶速度区间，对应日常高速行驶到最高设计车速的工况范围，出口设置压力出口边界，地面设置移动壁面匹配来流速度，消除地面边界层对整车流场的干扰。网格划分环节对尾门边缘、货厢内部、驾驶室后缘的尾迹区进行加密处理，近壁面网格y+值控制在1以内，匹配k-omega模型对近壁面网格的要求，保证边界层内的速度梯度计算精度。

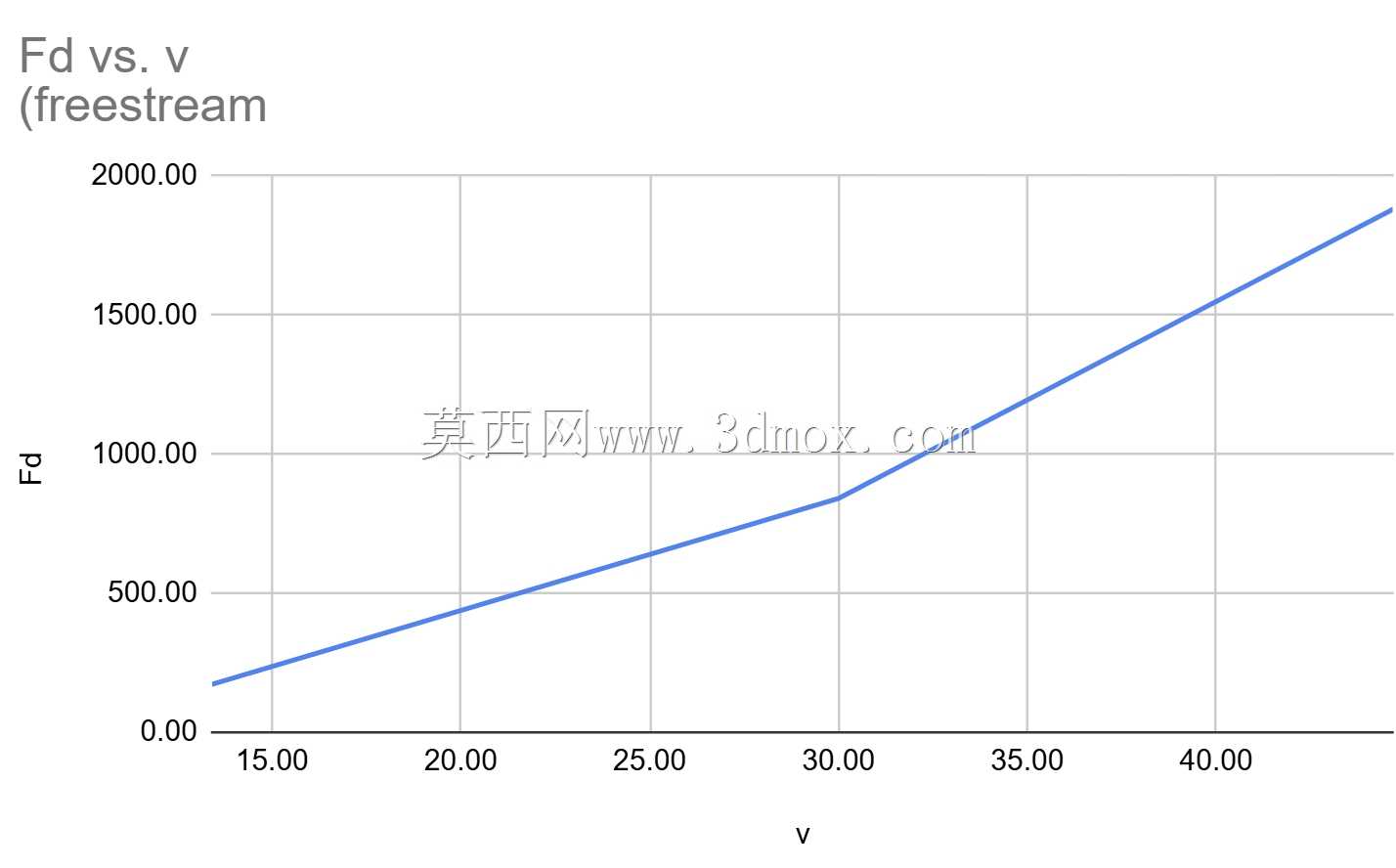

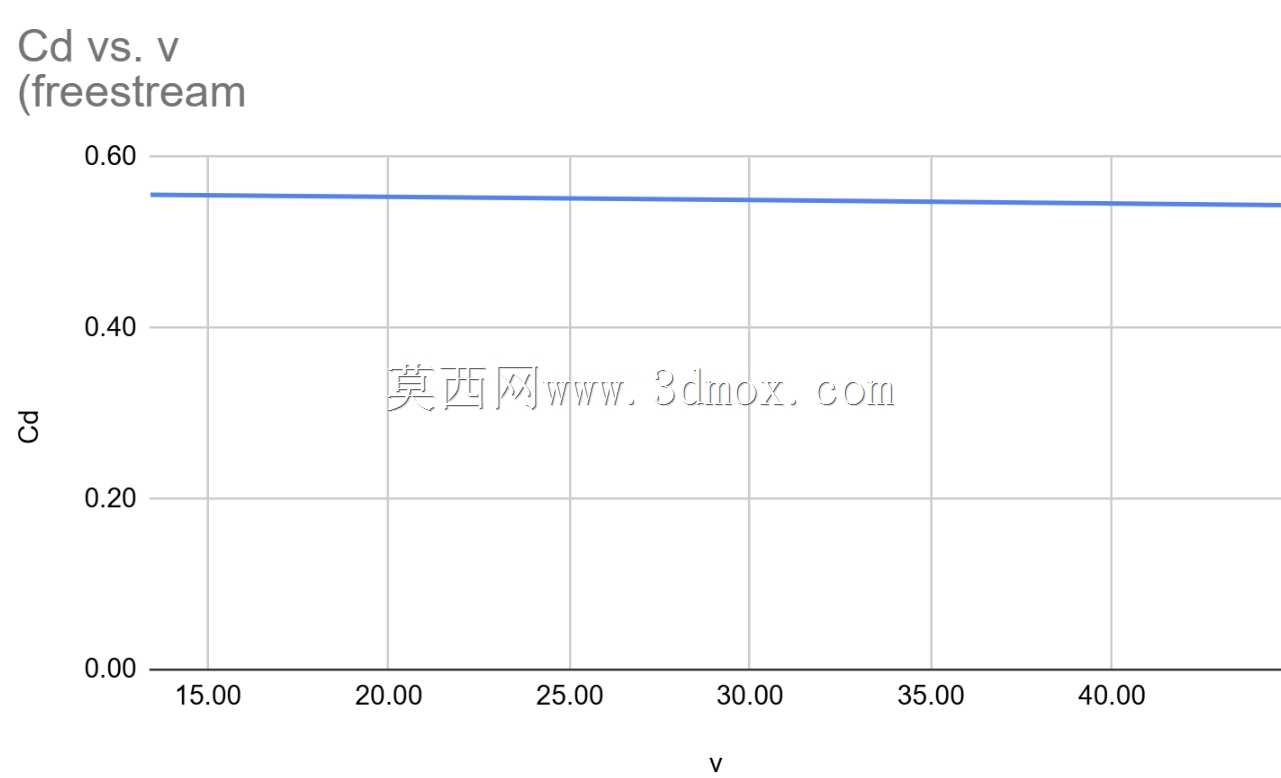

　　从仿真输出的阻力系数随来流速度变化的规律来看，在15m/s到45m/s的速度区间内，低位尾门状态下的整车阻力系数基本保持稳定，波动幅度控制在2%以内，说明在该速度区间内，流场的分离形态没有发生本质变化，涡旋的结构尺度与脱落频率随速度升高呈线性变化，没有出现因临界雷诺数带来的阻力突变。这一结论对工程设计的指导意义在于，针对低位尾门状态开发的导流优化结构，在常用高速行驶区间内可以保持稳定的减阻效果，不需要针对不同车速做差异化的结构调整。

　　在安装边界与结构适配层面，低位尾门的开启角度受尾门铰链、限位拉带的结构限制，仿真中严格按照实车的安装边界设置尾门的下沉高度与翻转角度，避免因几何简化导致的流场模拟失真。实际工程中，尾门低位状态下的货厢流场还会受到货物装载高度的影响，本次仿真针对空载状态开展基准分析，后续可以基于该基准模型叠加不同装载高度的工况，形成完整的尾门不同状态、不同装载条件下的气动阻力数据库，为整车油耗标定、高速稳定性控制提供基础数据。

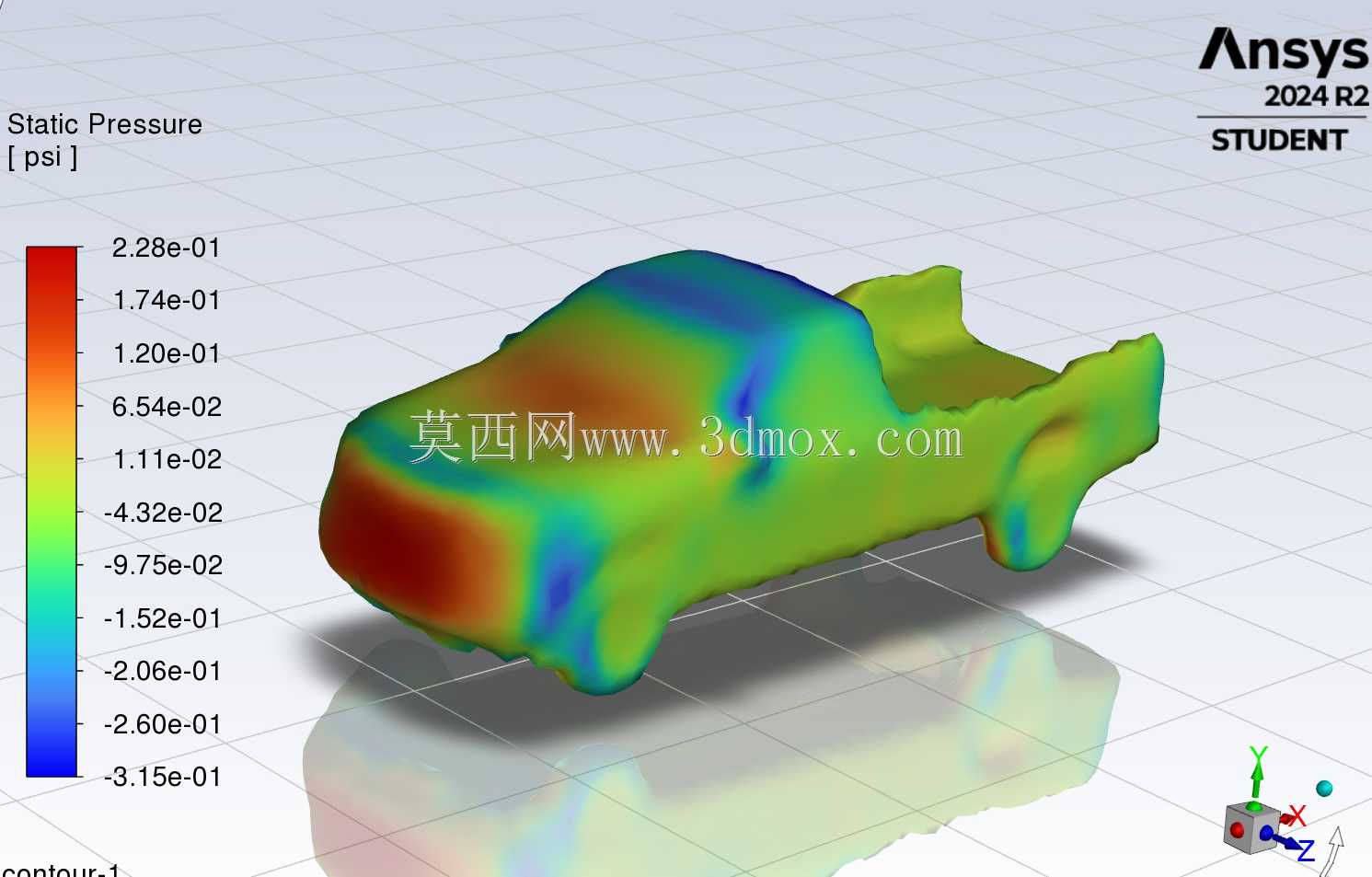

　　从气动优化的方向来看，基于本次仿真得到的流场分布特征，可以在货厢侧围上沿加装导流结构，引导驾驶室后缘分离的气流向货厢外侧流动，减少直接冲击低位尾门的气流动量，同时破坏货厢内部大尺度涡旋的生成条件，降低涡旋耗散带来的压差阻力。另外，尾门表面的导流凹槽设计也可以改变尾门近壁面的流场结构，减少尾门后方尾迹区的低压区范围，进一步降低整车压差阻力。需要注意的是，所有导流结构的设计都不能影响尾门的正常开闭功能，要与现有的铰链、锁止机构保持足够的安全间隙，同时满足结构强度要求，避免高速行驶下导流结构出现振动、脱落的风险。

　　在整车性能开发流程中，这类针对单一变量的CFD仿真分析，可以大幅减少风洞试验的工况数量，缩短开发周期，降低开发成本，尤其是在方案迭代阶段，可以快速验证不同结构方案的减阻效果，筛选出最优方案后再开展风洞试验验证，形成仿真驱动设计的开发流程。对于皮卡车型而言，气动阻力系数每降低0.01，高速工况下的百公里油耗可以降低0.1L左右，长期使用下的燃油经济性提升十分可观，同时更低的气动阻力也能减少高速行驶下的气动升力，提升轮胎抓地力，改善高速行驶的操纵稳定性，尤其是在侧风工况下，稳定的尾流结构可以降低侧风敏感度，提升行驶安全性。
