TB-COM20B电源变压器接线基座结构

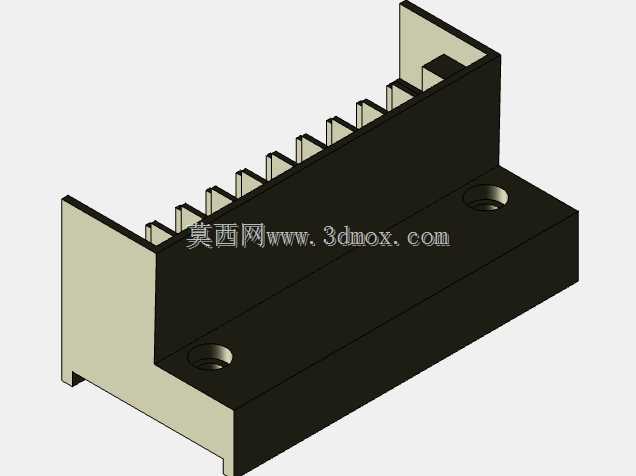

　　在低压配电、工业控制柜体的内部布线场景里，这类接线基座是电源变压器二次侧出线端常用的连接载体，主要承担多回路导线分接、固定以及带电部位绝缘防护的作用，避免变压器出线端直接裸露带来的误触、线间短路风险，同时给后期线路检修、回路拓展提供规整的接线点位。从结构设计来看，整体采用L型弯折的基座主体，一侧是带等间距隔槽的接线位排布区，每个隔槽将相邻接线点位完全分隔，杜绝不同回路导线接头触碰造成的短路故障，隔槽的间距匹配常规多股铜芯导线的压接端子尺寸，能适配1.5-6平方毫米范围内的导线接入，满足小容量电源变压器的出线载流需求。

　　基座底部设置两个对称的安装沉孔，孔位的中心距按照常规电气安装轨的适配尺寸设计，既可以通过螺丝直接固定在设备安装板上，也能适配标准DIN导轨的卡扣安装需求，沉孔的深度经过测算，锁紧螺丝后螺丝头部不会高出基座底面，避免安装后基座出现翘曲、贴合不严的问题。基座的立边高度刚好覆盖接线端子的带电部位，安装完成后带电部分不会外露，同时立边的厚度做了加强处理，在多根导线同时拉扯的情况下不会出现变形、断裂的情况，长期使用能保持结构稳定性。设计过程中优先考虑了接线操作的便利性，每个接线位的上方预留了足够的螺丝刀操作空间，不用倾斜工具就能完成端子螺丝的锁紧与松开，即便是柜内狭小空间里的接线作业也能顺利开展。

　　基座的材质选用阻燃级的工程塑料，表面做了哑光抗静电处理，不容易吸附柜内的灰尘，长期运行不会因为积灰造成绝缘性能下降，材质的耐温范围覆盖-20℃到120℃，匹配电源变压器工作时的周边温升环境，不会因为长期受热出现脆化、变形问题。从安装边界来看，基座整体的宽度、深度以及高度尺寸都控制在紧凑范围内，不会占用过多柜内安装空间，相邻安装的电气元件之间不用预留额外的安全间隙，能提升柜体内部的空间利用率。接线位的数量按照常规小容量电源变压器的二次侧回路数设置，能覆盖常见的多电压等级输出的接线需求，不用额外叠加接线端子排就能完成所有出线的连接，减少柜内的布线节点，降低线路故障概率。

　　在实际使用场景里，这类基座直接和电源变压器的出线端配合安装，变压器的二次侧绕组引出线直接接入对应的接线位，外部负载的导线再从接线位的另一侧接出，相当于在变压器和外部负载之间建立了一个安全的连接过渡节点，既方便前期的装配接线，也给后期的线路维护、故障排查提供了清晰的点位区分，不用直接触碰变压器的绕组引出线就能完成线路通断检测。结构上的直角弯折设计，一方面给接线位提供了足够的支撑强度，另一方面弯折形成的立面可以作为接线时的导线定位参照，接入的导线顺着立面排布，能让柜内布线更加规整，不会出现导线杂乱交叉的情况。基座上的两个安装孔做了防开裂的衬边处理，即便是安装时螺丝锁紧力稍大，也不会造成孔位周边的塑料开裂，提升安装过程的容错率。每个隔槽的内壁做了细微的防滑纹路，压接端子插入后不会因为设备运行的震动出现松脱移位，保证接线连接的长期可靠性。
