BR1225A高温纽扣型锂电源结构设计

　　在工业控制板卡、车载传感模块、井下勘探仪器这类需要长期稳定供电且环境温度波动较大的场景里，纽扣型锂电池的选型往往是结构设计阶段容易被忽略却直接影响整机寿命的环节。这款BR1225A规格的高温纽扣锂电，核心是针对宽温域工作场景做的结构适配，不同于常规消费级纽扣电池仅适配常温环境的设计，它的壳体密封结构做了针对性的加强，能够在持续高温工况下保持内部电解液的密封性能，不会出现壳体鼓胀、漏液等问题，避免污染周边PCB板上的精密元器件。

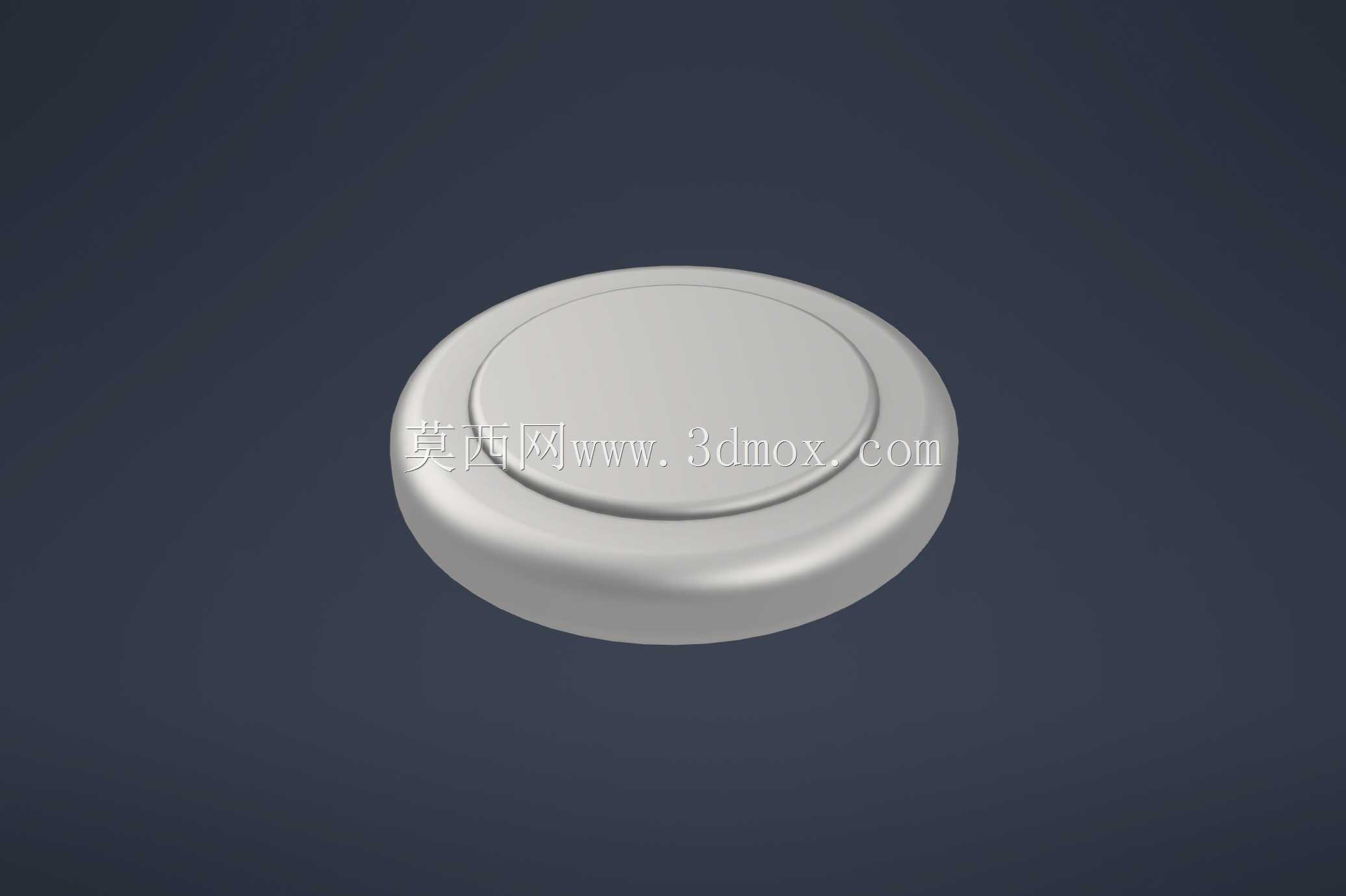

　　从实际应用场景来看，这类纽扣电池大多作为设备的RTC实时时钟后备电源、低功耗传感节点的主电源使用，很多工业场景里的设备一旦安装完成，可能数年都不会进行开盖维护，这就要求电池本身的自放电率控制在极低水平，同时结构尺寸完全匹配标准纽扣电池座的安装边界，不需要额外修改PCB的封装尺寸就能直接替换同规格常规电池。它的外形采用标准的圆饼式纽扣结构，直径与厚度完全贴合1225规格的通用尺寸要求，壳体采用冲压成型的金属外壳，正负极的接触面平整度控制在较高精度，装入标准SMD纽扣电池座之后，接触电阻稳定，不会因为设备振动、温度循环出现接触不良的问题。

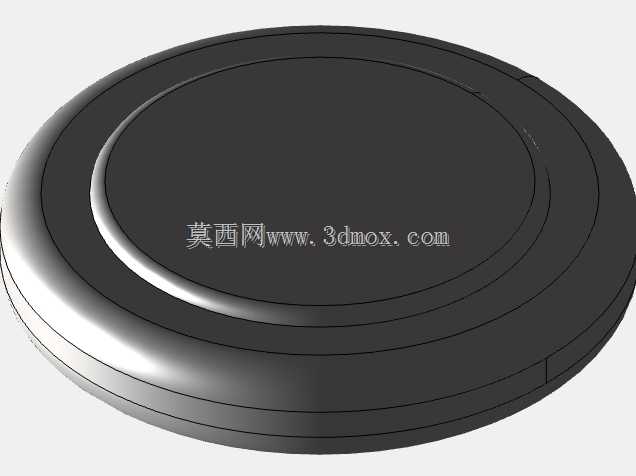

　　设计这类电池三维模型的时候，首先要还原的是壳体的卷边密封结构，这部分是纽扣电池结构可靠性的核心——上下壳体的卷边咬合位置内部填充有密封绝缘材料，建模的时候不能简单做成两个圆盘拼接，要准确还原卷边处的圆角过渡与厚度变化，否则后续做整机装配的干涉检查时，会出现电池与电池座压片之间的尺寸误判。其次是正负极表面的平整度特征，常规建模如果直接做光滑平面，后续导出到装配体里做接触仿真的时候，无法准确模拟实际接触的应力分布，需要把壳体表面轻微的冲压成型弧度还原出来，更贴近真实零件的形态。

　　从安装边界来看，这款电池的最大外径严格控制在对应规格的公差范围内，不会出现因为尺寸超差导致装入电池座时卡滞，或者装入后旷量过大的问题；厚度方向的尺寸公差也适配主流电池座的压片弹性行程，不需要调整压片的折弯角度就能保证可靠的接触压力。在高温工况下，金属壳体的热膨胀系数与常用电池座的磷青铜、不锈钢材质的膨胀系数匹配度较好，不会因为温度升高出现壳体膨胀卡滞在电池座内，或者温度降低时接触压力不足导致断电的问题。

　　很多结构工程师在做PCB布局的时候，往往直接调用通用的纽扣电池简化模型，忽略了高温款电池在壳体卷边位置的细微尺寸差异，等到实际打样测试的时候才发现，高温款的卷边位置比普通款略厚，导致电池座压片无法完全压合，或者与周边的贴片元件产生干涉。这款三维模型准确还原了这些容易被忽略的细节特征，不管是做PCB布局的干涉检查，还是做整机的热仿真、跌落仿真，都能提供更贴近真实零件的参考。另外，电池的负极壳体侧面的绝缘层厚度也做了准确还原，避免仿真时出现负极与周边金属结构误接触的短路风险判断失误。

　　在低功耗物联网传感节点的设计中，这类高温纽扣电池经常被布置在密闭的设备外壳内部，设备工作时内部功率器件发热会让腔体内部温度持续升高，普通纽扣电池在这种环境下自放电率会急剧上升，甚至出现漏液失效，而这款高温型的结构设计从壳体密封、内部材料适配的层面解决了这个问题，对应的三维模型也能帮助工程师在设计阶段就准确评估电池周边的散热空间，预留足够的空气流通间隙，避免电池长期工作在超出额定温度的环境中。同时，模型的重量参数也贴合真实产品，做整机的重量分布计算、跌落冲击仿真的时候，能够更准确地模拟电池在冲击下对电池座的作用力，提前优化电池座固定焊盘的尺寸与位置，避免跌落时电池座从PCB上脱落。
