伊顿穆勒LZM1系列塑壳断路器结构设计

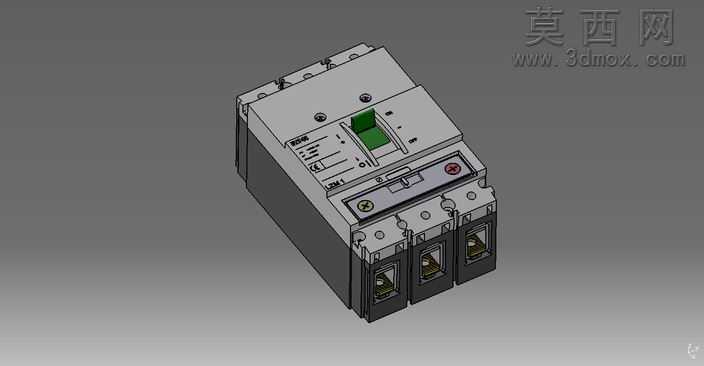

本作品为伊顿穆勒LZM1系列塑壳断路器的三维结构设计，建模过程严格遵循实物1:1比例还原，完整复现了该款额定电流调节范围125至160AMP塑壳断路器的全部内外结构特征。建模阶段首先依据产品实物测绘与官方技术参数搭建基准坐标系，先完成断路器主体基座的壳体轮廓建模，精准还原壳体表面的安装定位孔、散热格栅、品牌标识刻印区域的细节特征，壳体的壁厚、加强筋结构均按照实际产品的注塑工艺要求设计，保证结构强度表现与实物一致。随后完成操作机构部分的建模，包括绿色分合闸操作手柄、手柄限位槽、状态指示窗口、操作机构的连杆传动结构，每一处卡扣、转轴的配合间隙都经过反复校验，确保虚拟装配状态下操作动作的逻辑合理性，能够直观呈现断路器分合闸过程中内部机构的联动关系。接着完成主回路接线端子部分的建模，三个进线端与出线端的接线铜排、端子紧固螺丝、灭弧室安装位都做了精细化还原，灭弧室的栅片结构、隔弧壁的形态都按照实物结构逐一搭建，清晰展现断路器分断电流时的灭弧结构布局。模型还还原了产品正面的参数调节旋钮、故障脱扣指示按钮、红色复位按钮的细节，旋钮的刻度标识、按钮的防滑纹理都做了对应呈现。材质渲染阶段，为壳体部分赋予哑光灰色工程塑料材质，调整材质的粗糙度与反光度匹配实际热固性塑料的质感；操作手柄赋予亮面绿色工程塑料材质，与壳体形成清晰的视觉区分；接线铜排部分赋予黄铜金属材质，调整金属反射参数还原铜件的金属光泽；紧固螺丝、转轴等金属部件赋予镀锌钢材材质，还原金属件的细微磨砂质感；标识区域通过贴图材质还原产品表面的参数标注、警示标识内容。整体模型结构层级清晰，各零部件可单独拆分查看，完整展现了塑壳断路器从外部操作界面到内部传动、灭弧、接线结构的全部设计细节，可用于低压配电产品的结构展示、安装模拟、教学演示等场景，能够直观呈现塑壳断路器的工作原理与结构组成，帮助相关从业者快速理解该类低压保护电器的设计逻辑与装配关系。
