工业用紧急控制电气操作面板

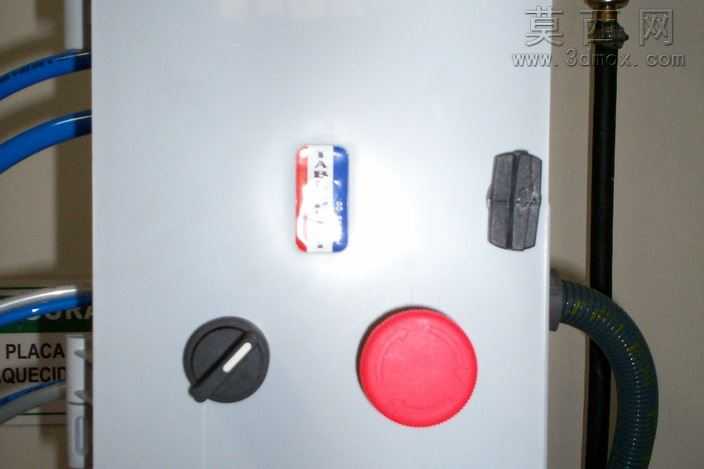

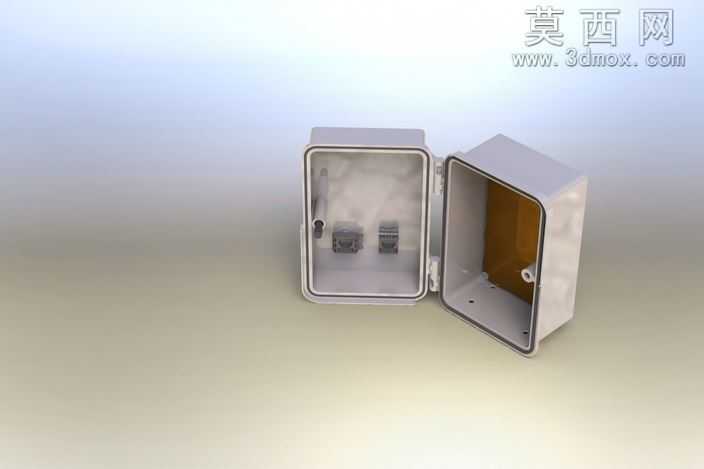

本作品为工业场景使用的电气控制操作面板三维模型，建模阶段采用SolidWorks2013完成全参数化结构搭建，同时输出STEP/IGES通用格式文件，可兼容多数主流三维设计软件打开编辑，适配不同设计场景的使用需求。建模过程严格遵循工业电气控制箱体的实际设计规范，首先完成密封式箱体主体的结构绘制，箱体采用工程塑料常用的方正壳体造型，侧边设置多组卡扣式锁紧结构，搭配侧边的铰链连接结构，可实现箱盖的快速开合与密封锁紧，满足工业现场的防尘防水防护需求。箱体正面的操作元件布局经过合理规划，左侧设置旋钮式选择开关，可实现设备运行状态的档位切换，右侧设置大尺寸红色蘑菇头急停按钮，符合工业安全设计中急停元件的醒目、易操作要求，两个操作元件旁均设置标识铭牌区域，可用于标注功能说明，避免现场操作误触。箱体侧边的合页、卡扣结构均做了细节还原，卡扣的弹性卡位结构、合页的转轴间隙都按照实际零件的装配公差进行建模，保证整体结构的装配合理性，可直接用于后续的结构验证、装配模拟工作。渲染阶段采用写实材质表现，箱体主体赋予浅灰色工程塑料材质，还原工业电气箱体常用的ABS或PC塑料的哑光质感，表面添加细微的颗粒纹理，模拟注塑成型的外壳表面效果；急停按钮采用高饱和度的红色哑光塑料材质，旋钮开关采用黑色工程塑料搭配金属质感的转轴端头，金属卡扣、合页部分赋予磨砂金属材质，还原镀锌五金件的表面质感。场景搭建采用简洁的白色影棚环境，搭配柔和的漫反射光照，突出箱体本身的结构细节与材质表现，渲染效果图清晰展现了产品的外观形态、元件布局与结构特征。设计思路围绕工业现场的实际使用需求展开，整体造型简洁实用，无多余装饰结构，密封式箱体设计可适配多尘、潮湿的工业作业环境，操作元件的布局符合操作人员的使用习惯，急停按钮设置在右手易触碰的右侧区域，旋钮开关设置在左侧，功能分区清晰，可直接用于设备配套的电气控制单元设计参考，也可用于工业场景的三维可视化展示、虚拟调试等工作，模型的结构细节完整，各零件可单独拆分编辑，方便后续根据实际需求调整元件选型、箱体尺寸等参数。
