迷你TWS耳塞充电对接载板结构设计

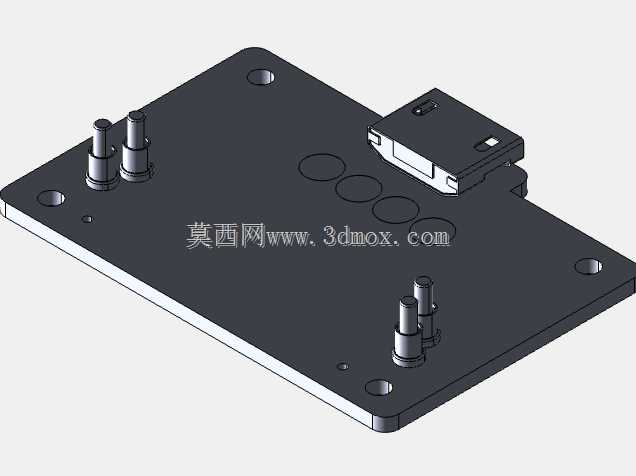

　　板体上共设置四个金属定位柱，分别布置在板体靠近四个边角的位置，定位柱采用台阶式轴径设计，下部轴径与板体上的安装孔做过盈压装配合，压装深度控制在板体厚度的三分之二位置，保证压装后柱体垂直度公差控制在0.05mm以内，上部轴径用于对接耳塞底部的定位孔，当耳塞放入充电仓时，柱体先导入耳塞定位孔完成粗定位，随后充电触点精准对接，避免触点错位导致的充电失效问题。板体一侧预留了Type-C充电接口的安装位，接口采用沉台嵌入式安装，接口端面与板体边缘的距离匹配充电仓外壳的接口开孔位置，保证外部充电插头插入时不会与仓体外壳发生干涉，接口引脚的焊盘位置预留了足够的走线空间，方便后续PCB布线时避开板体上的安装孔位与定位柱压装区域。该载板是TWS迷你耳塞配套充电仓内部的核心对接承载部件，日常应用场景覆盖消费电子类音频配件的组装生产、售后维修替换、充电仓结构改版开发环节，核心作用是为耳塞充电触点提供稳定的对位支撑，同时承载充电接口的固定安装，实现充电仓内部电路与外部供电线路的连通，完成耳塞入仓后的充电导通与位置限位。从结构设计逻辑来看，载板整体采用矩形平板基材作为主体，基材边缘做了小圆角过渡处理，避免组装过程中锐边划伤仓体内壁的绝缘涂层，也能减少装配时的应力集中问题。

　　板体上还设置了四个圆形浅槽，均匀排布在板体中部区域，这些浅槽用于粘贴缓冲泡棉，泡棉厚度略高于板体表面0.3mm，当耳塞放置到位后，泡棉可以提供适度的预紧力，抵消日常携带过程中产生的振动，避免耳塞在仓内晃动产生异响，同时也能防止触点因为振动出现瞬断问题。板体上的安装孔分为两类，一类是定位柱的压装孔，孔壁做了轻微的倒角处理，方便压装时定位柱导入，减少压装过程中孔壁出现崩边的概率；另一类是板体与充电仓内壳的固定孔，采用沉头孔设计，螺丝锁付后螺丝头完全沉入孔内，不会突出板体表面刮蹭耳塞外壳。

　　从安装边界尺寸来看，载板整体长宽尺寸匹配对应型号充电仓的内仓安装腔尺寸，单边预留0.1mm的装配间隙，方便组装时顺利放入腔体，板体厚度控制在2mm，保证足够的结构强度的同时，不会占用过多仓内空间，给电池与其他电路组件留出足够的布置余量。定位柱的突出高度经过反复校核，既保证足够的导入长度实现对位功能，又不会因为柱体过高导致耳塞放入后出现顶起问题，充电接口的突出高度与仓体外壳外表面齐平，保证插头插入时的啮合长度符合接口规范，不会出现插接过浅导致的接触不良。

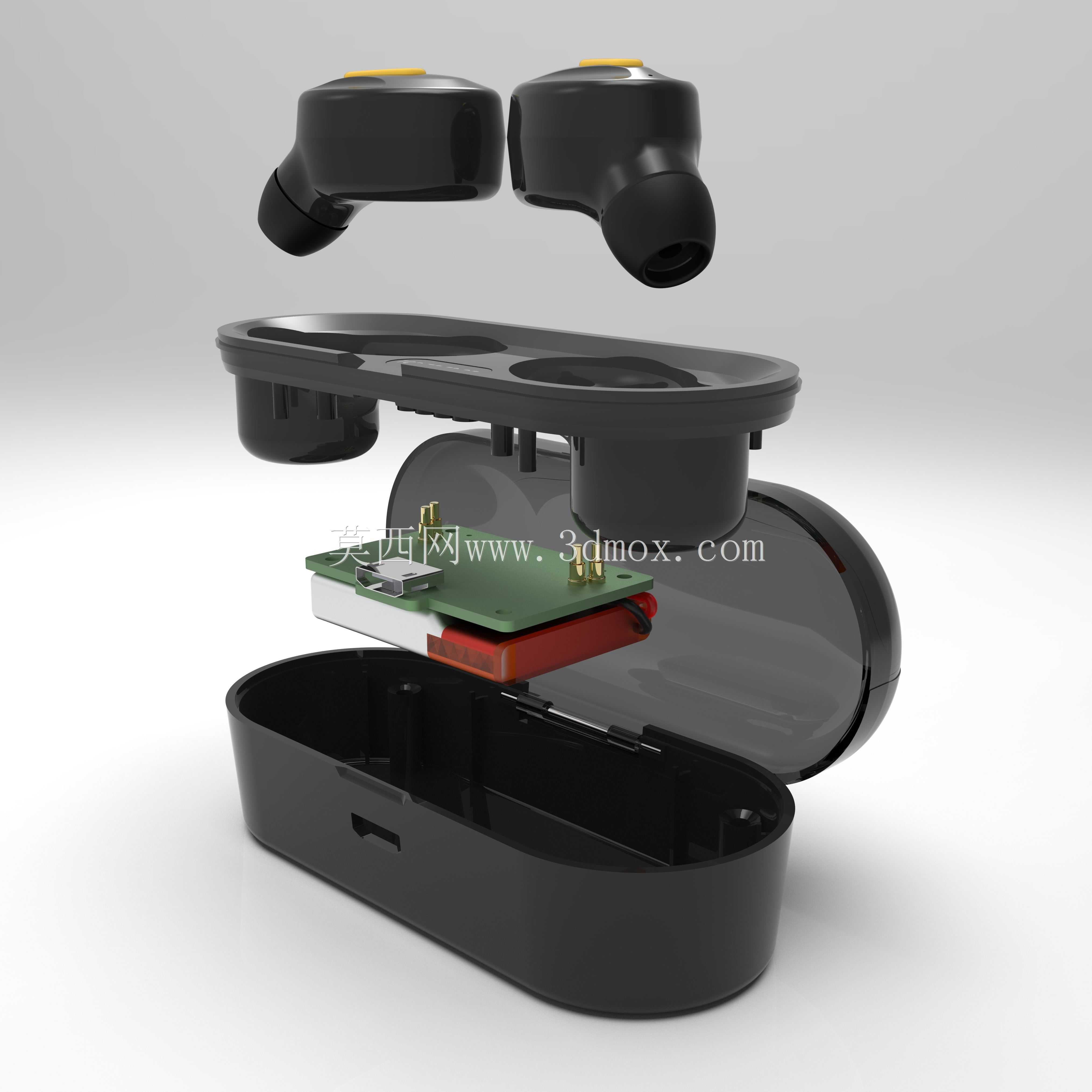

　　在实际选型适配过程中，该载板的定位柱间距、接口位置都与WeCool Moonwalk型号迷你耳塞的底部结构完全匹配，不需要额外修改结构即可直接适配对应型号的充电仓组装，对于同结构尺寸的其他型号耳塞，也可以通过调整中部泡棉的厚度与触点位置实现兼容。设计过程中充分考虑了量产组装的工艺性，所有孔位均采用直孔设计，不需要复杂的侧向抽芯结构，板材可以采用冲压或者CNC加工方式快速打样，压装定位柱的工序可以通过简易治具完成，不需要复杂的专用设备，能够有效降低量产阶段的组装成本。板体表面做了哑光绝缘处理，避免电路出现短路风险，所有棱角位置都做了R0.2以上的圆角处理，符合消费电子产品的安全设计规范，不会出现锐边划伤用户或者组装人员的问题。
