MR-J4 10AB伺服放大器结构设计

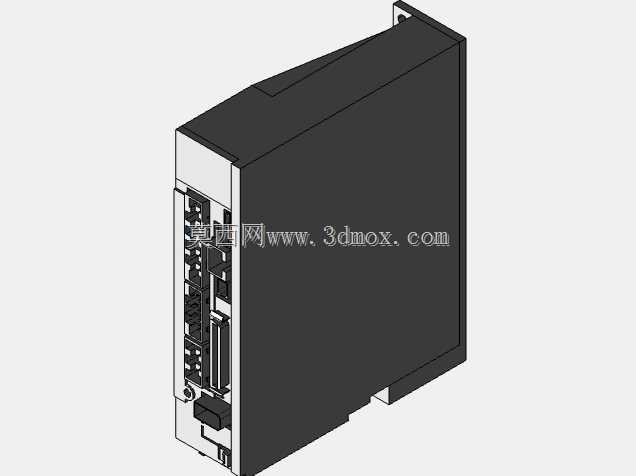

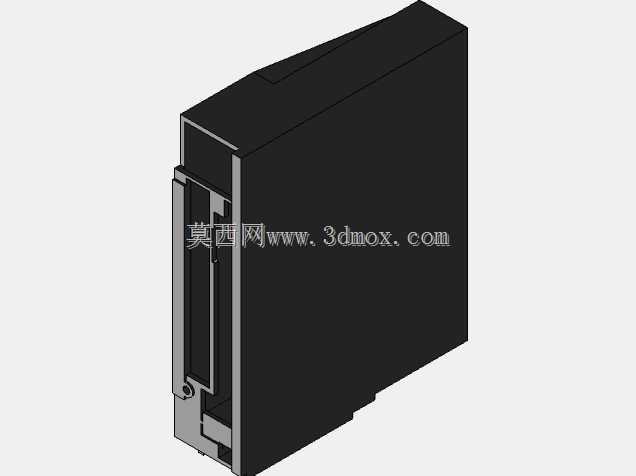

　　在自动化产线的电气控制回路搭建中，伺服驱动单元是衔接上位控制指令与伺服电机执行动作的核心枢纽，MR-J4系列伺服放大器作为小功率伺服系统的核心控制部件，常被应用在3C电子装配工位、小型包装机械送料机构、桌面型数控加工设备的进给轴控制场景中，承担着指令解析、电流环调节、位置反馈比对、故障状态监测的核心功能。这款MR-J4 10AB单元的三维结构完全参照实物安装尺寸还原，建模过程中优先考虑了电气柜内安装的边界约束，整体采用长方体立式安装结构，外壳主体为阻燃工程塑料材质，侧面预留的导轨卡扣结构适配标准DIN电气安装导轨，无需额外打孔即可快速卡装在柜内导轨上，同时底部预留的螺丝固定孔位可满足高振动工况下的加固安装需求，安装时需在单元上下方向预留至少30mm的散热间隙，左右两侧与相邻电气元件预留15mm的走线空间，避免动力线与信号线近距离排布产生的电磁干扰。

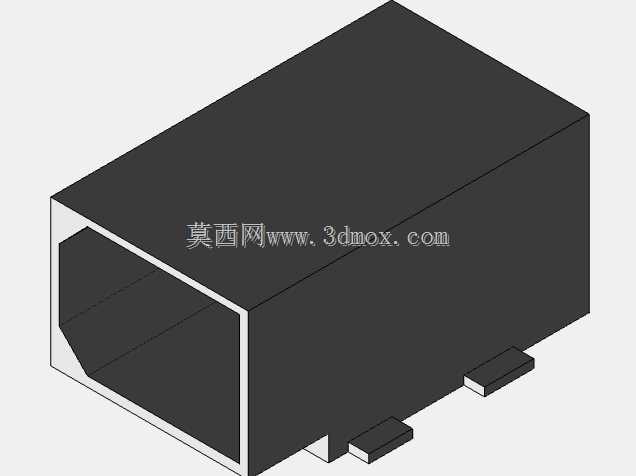

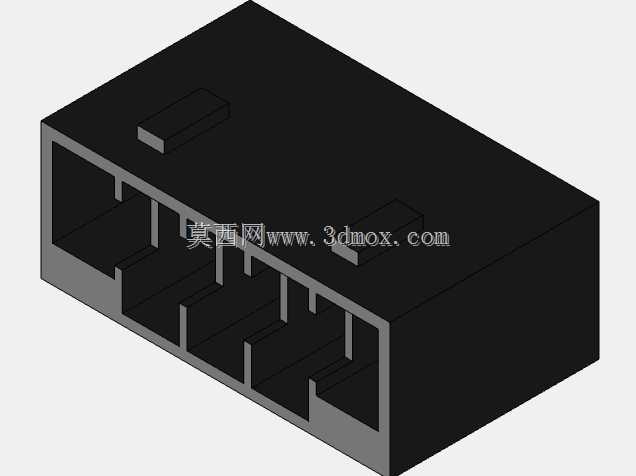

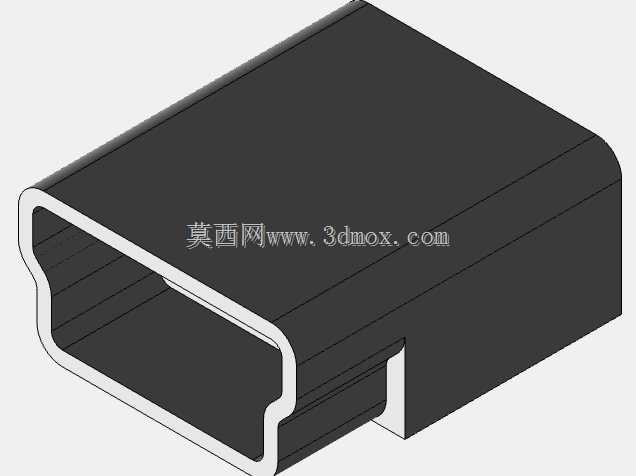

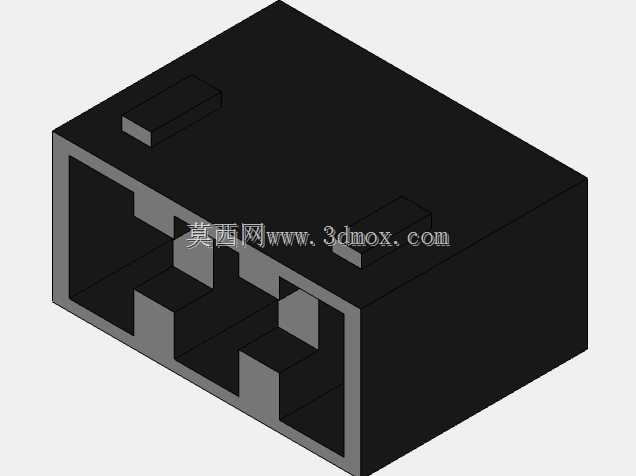

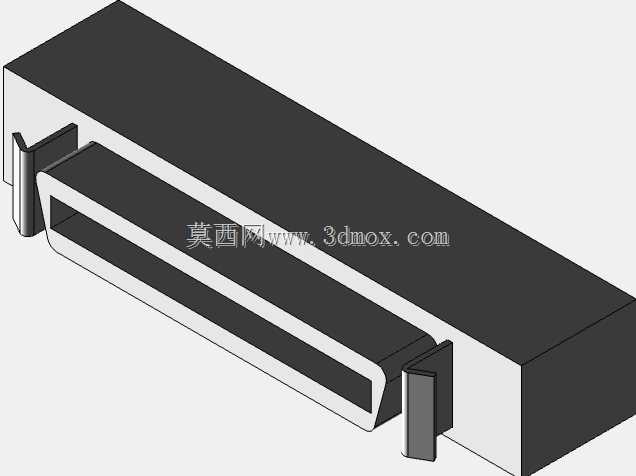

　　从结构设计逻辑来看，这款放大器的外壳采用上下扣合加侧边螺丝锁紧的装配方式，前侧的接口区域做了内凹式防护设计，动力输入接口、电机输出接口、编码器反馈接口、IO控制接口依次排布在单元下部的内凹腔体内，接口旁预留的标识刻印区域可清晰标注各引脚定义，现场接线时无需额外查阅手册即可快速完成线路对接，前侧面板上部预留的状态指示灯开孔对应电源、运行、故障、通讯四类状态指示，指示灯外嵌的透明防护盖可避免车间内的粉尘、切削液飞溅沾染灯体，同时不影响状态观察。

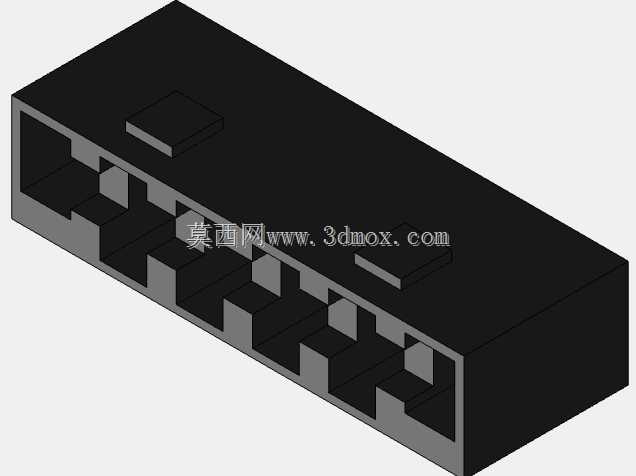

　　单元后侧的散热结构采用一体化压铸铝散热基板，基板表面的平行散热齿朝向与柜内散热风道方向一致，可借助柜内强制对流气流带走功率器件工作产生的热量，建模时对散热齿的间距、齿高做了1:1还原，确保热仿真分析时的参数准确性，散热基板与外壳塑料件之间的密封胶条安装槽也做了细节还原，可满足IP20的防护等级要求，避免车间内的金属碎屑、导电粉尘进入单元内部造成短路故障。在实际设备选型配套时，这款10AB规格的放大器适配100W功率等级的伺服电机，可支持位置控制、速度控制、转矩控制三种控制模式，对应的控制信号接线端子排布在接口区域的最右侧，端子采用插拔式结构，维护时可直接拔下端子排完成单元更换，无需逐根拆卸线路，大幅缩短设备故障停机时间。

　　建模过程中对单元的所有外部安装特征做了无简化处理，包括侧面的接地螺丝孔位、顶部的产品标签粘贴区域、底部的卡扣解锁按键都做了精准还原，可直接用于电气柜的三维布局设计、安装干涉检查、线束长度核算等工作，避免现场安装时出现元件干涉、走线长度不足的问题。在多轴排布的电气柜内，这款放大器的窄体设计可有效节省柜内安装空间，单元宽度仅为同类功率其他品牌驱动单元的三分之二，可在有限的导轨安装长度内排布更多轴的驱动单元，适合紧凑型自动化设备的电气柜设计需求。单元外壳的边角处做了R3的圆角处理，避免安装接线时锋利边角划伤操作人员手部，同时外壳表面的细咬花纹理可减少日常使用中指纹、粉尘的附着，保持外观整洁。在结构强度设计上，外壳的卡扣结合位置做了加强筋处理，可承受安装时的按压力度不会出现卡扣断裂问题，散热基板的厚度经过校核，可满足长期满负载运行下的结构强度要求，不会因为热胀冷缩出现基板变形导致的功率器件贴合不良问题。
