适配小排量引擎的双进气空气过滤器

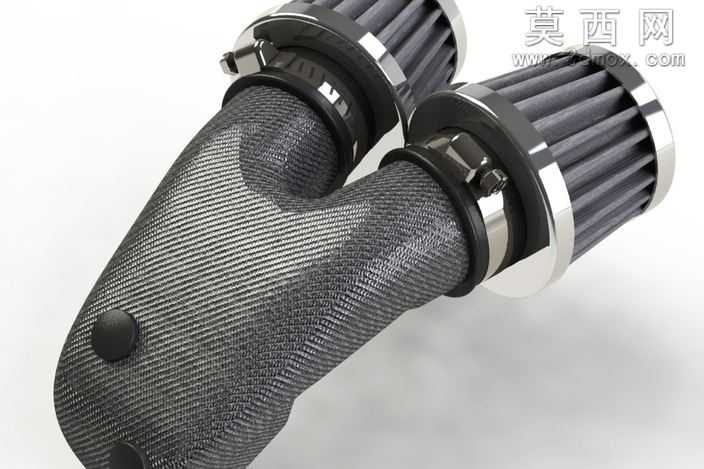

本作品为适配小松等小排量内燃机打造的双进气空气过滤器三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于进气流量需求计算双管路的通径参数，确定Y型进气歧管的分叉角度与过渡曲面曲率，避免进气过程中产生紊流影响引擎充气效率。模型完整还原了过滤器的全部结构细节：主体进气壳体采用碳纤维编织纹理的材质设定，建模时通过曲面放样构建Y型流道的顺滑内壁，在壳体外侧预留了传感器安装凸台，凸台位置经过空间校核，不会与引擎舱周边部件产生装配干涉；两端的滤芯组件采用多层褶皱结构建模，还原了纸质滤芯的折叠密度与金属端盖的包边结构，滤芯与壳体连接位置的卡箍结构做了细节还原，包含锁紧螺栓、压紧箍带的全部细节，卡箍的张紧行程参数符合实际装配需求，可实现滤芯的快速拆装更换。渲染阶段采用Keyshot完成材质与光影调试，碳纤维壳体部分使用各向异性材质模拟编织纹理的光影变化，调整纹理缩放比例匹配真实碳纤维布的编织密度，金属端盖与卡箍采用抛光不锈钢材质，设置合理的反射粗糙度还原金属件的冷冽质感，滤芯部分使用半哑光的纸质材质，通过凹凸贴图模拟褶皱的立体层次。设计过程中重点考量了双进气结构的流量平衡，两个进气口的通流截面积经过等效计算，可在高转速工况下为引擎提供充足的进气量，同时Y型流道的过渡位置做了圆弧导角处理，降低进气阻力；壳体表面的碳纤维材质设定兼顾了轻量化与结构强度需求，相比传统塑料壳体可承受更高的进气负压，同时具备更好的隔热性能，避免引擎舱高温传递到进气道内降低进气密度。模型的所有装配间隙都经过公差校核，卡箍与壳体、滤芯的配合尺寸符合通用汽配的公差标准，可直接用于改装方案的装配验证、3D打印样件制作，也可作为进气系统教学演示的数字化模型使用，完整呈现了高性能进气过滤器的结构设计逻辑与材质搭配思路。
