8位Ampseal连接器后壳结构设计

　　在重型设备、商用车以及工业控制柜的线束布设场景里，密封型连接器的后壳部件一直是决定线束防护等级、应力释放效果的核心结构件，这次拆解重构的8位Ampseal后壳，就是针对原厂组件模型存在的实体冗余问题做的结构还原，完全匹配实际装车装机的零件形态。很多工程师拿到原厂提供的组件级CAD文件时都会遇到同一个问题：组件里的后壳是两个半体合并后的简化实体，内部空腔被完全填充，既没法用来做线束的走线路径干涉检查，也没法直接导出用于3D打印样件或者注塑模流分析，做装配仿真的时候还会因为实体干涉报错，根本没法直接用到整机的数字孪生模型里。

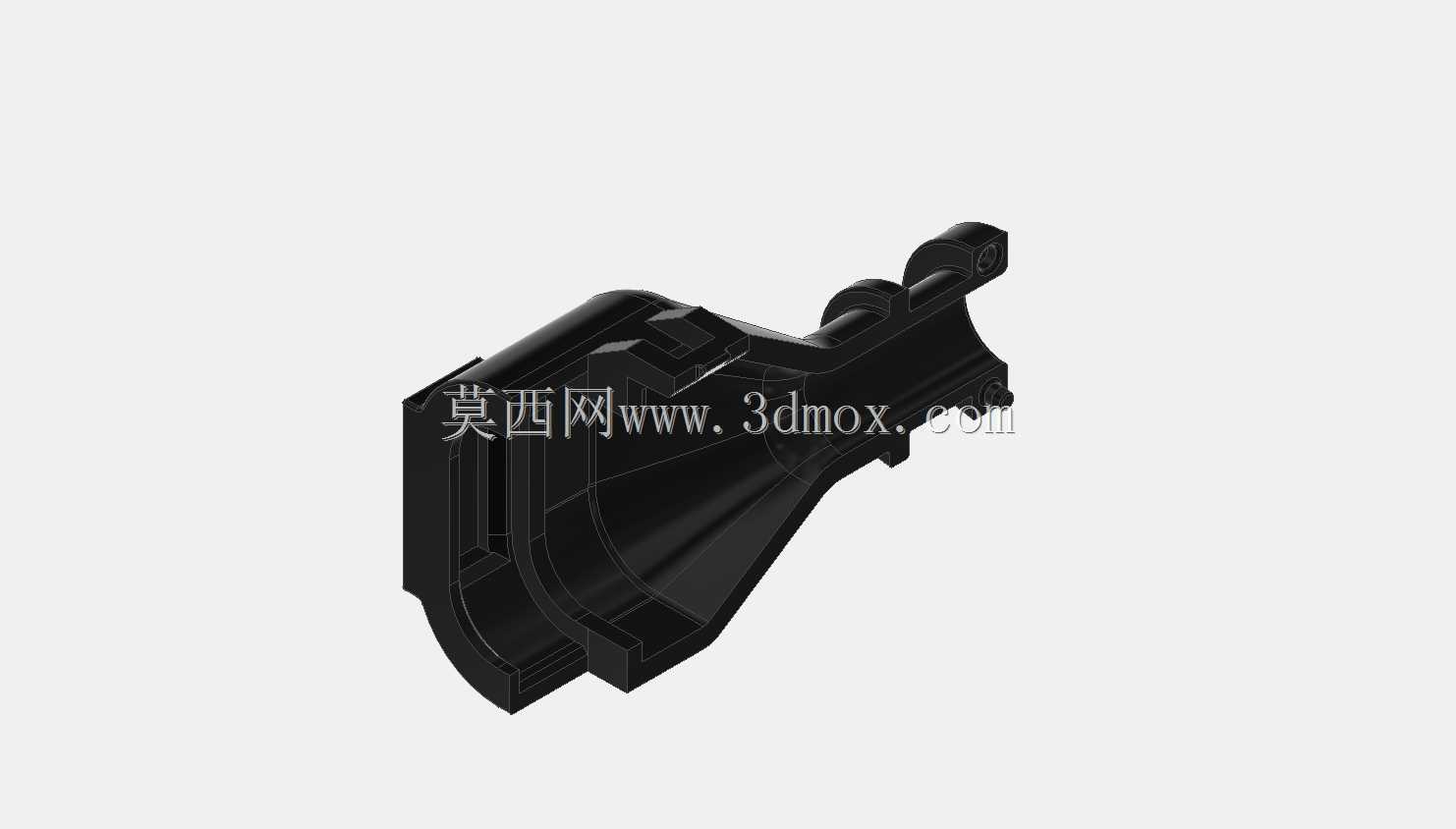

　　做这个结构的时候首先要解决的就是半体拆分的问题，先沿着两个半壳的合模面做剖切基准，把原本合并成一体的实体拆成两个独立的半壳零件，再对照实物的壁厚参数抽壳，把内部用来容纳插针基座、线束密封件的空腔完全还原出来，抽壳的时候要注意不同位置的壁厚差：靠近插针安装端的位置因为要承受插合时的侧向力，壁厚要比线束出线端厚0.8mm，合模面的定位卡扣位置要做0.2mm的装配间隙，避免实际装配的时候出现卡扣卡滞或者合模不严的问题。

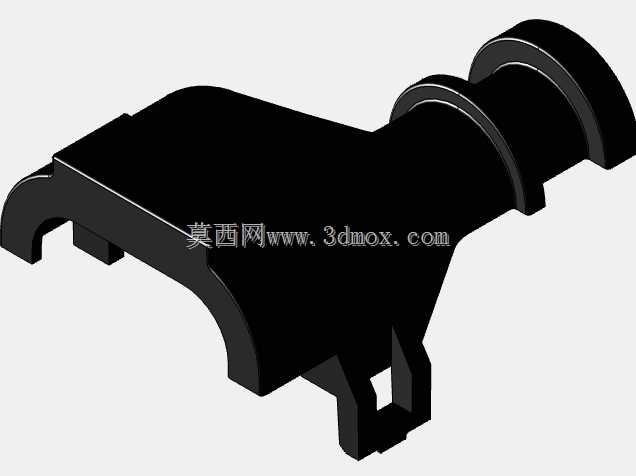

　　从安装边界来看，这个后壳的插合端完全匹配标准8位Ampseal插座的安装法兰尺寸，法兰上的两个安装凸耳的孔位中心距和原厂件保持一致，不需要修改原有面板的开孔尺寸就能直接替换；出线端做了锥度收窄的结构，这个锥度不是随便做的造型，是为了配合线束格兰头的密封锥面，当格兰头拧紧的时候，锥面能均匀挤压内部的橡胶密封圈，让线束和后壳之间达到IP67的防护等级，避免户外作业的时候泥水、灰尘进入连接器内部造成接触不良。

　　实际做结构校验的时候还要考虑线束的弯曲半径，后壳内部的空腔转角全部做了R3的圆角过渡，不会出现尖锐棱边割伤线束绝缘层的问题，空腔的内部净尺寸刚好能容纳8根16AWG线规的导线加上插针尾部的压接端子，不会因为空腔太小造成端子挤压变形，也不会因为空腔太大导致线束在内部晃动，车辆行驶过程中产生震动的时候，端子和插针的连接位置不会因为线束窜动出现松脱。很多人做连接器后壳建模的时候容易忽略卡扣的受力结构，这个后壳侧面的两个锁扣位置做了加强筋连接到壳体主体，锁扣的悬臂厚度做了1.2mm，既保证装配的时候有足够的弹性变形量能卡到插座的卡槽里，又不会因为悬臂太薄在多次插拔之后出现断裂，锁扣的卡合面做了15度的导向斜角，装配的时候不需要额外工具，用手就能把两个半壳扣合到位，拆卸的时候用一字螺丝刀撬动锁扣尾部的解锁凸台就能分开，后期维护的时候不用破坏壳体就能更换内部的密封件或者重新压接端子。从整机装配的角度来说，这个后壳的外形轮廓做了避空设计，靠近安装法兰的位置的凸起结构是用来固定密封橡胶圈的定位槽，橡胶圈装进去之后不会因为装配的时候挤压出现移位，后壳整体的最大外轮廓尺寸比同位数的普通连接器后壳小12%，在密集布线的控制柜或者发动机舱的狭小空间里，能节省更多的布线空间，相邻两个连接器之间的最小安装间距可以做到15mm，不会出现后壳之间互相干涉的问题。做结构建模的时候还要兼顾生产工艺的合理性，所有的拔模斜度都按照1.5度做的，壳体外表面没有倒扣结构，注塑生产的时候不需要做复杂的抽芯结构，能直接简化模具结构降低生产成本，壳体内部的加强筋厚度做的是壁厚的0.6倍，避免注塑的时候出现缩痕影响外观和结构强度，合模面的飞边槽位置做了0.1mm的凸起，合模的时候多余的胶料会流到飞边槽里，不会在壳体外表面形成明显的合模线，减少后期的修边工作量。
