带Din导轨安装支架的SW-708工业以太网交换机

　　在工业自动化现场的控制柜布局中，通讯设备的安装适配性往往直接影响整柜的布线效率与后期维护便捷度，这款带Din导轨安装支架的8端口工业以太网交换机，正是针对标准工业柜内安装场景做的结构适配设计。从实际使用场景来看，这类设备主要部署在工厂产线控制层、分布式IO站点、设备间通讯节点等位置，承担工业现场多台PLC、传感器、人机界面、工控机之间的以太网数据转发功能，相比商用交换机，其结构设计完全围绕工业现场的安装规范、空间约束做了针对性优化。

　　从功能特性上看，该设备为8端口百兆以太网接入设计，可满足单节点下多台工业设备的联网需求，端口布局在设备本体的单侧，布线时所有网线可从同一侧引出，适配柜内垂直布线的走线习惯，减少线缆弯折半径过大的问题。设备本体采用封闭式金属壳体设计，一方面可以屏蔽工业现场的电磁干扰，保障数据传输稳定性，另一方面金属壳体的散热性能优于塑料壳体，可在控制柜内0-60摄氏度的常规工作温度区间内稳定运行，无需额外加装散热风扇，避免了风扇积灰、寿命短带来的维护问题。

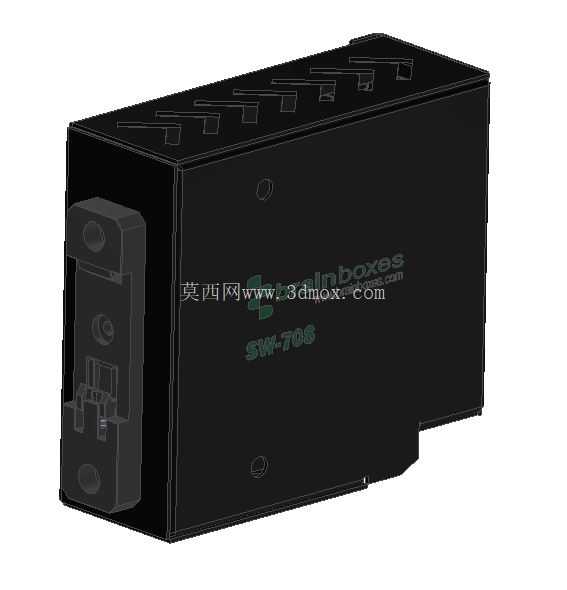

　　设计思路上，这款交换机没有采用桌面式放置的结构，而是直接集成了标准Din导轨安装卡扣，适配工业现场最通用的35mm标准Din导轨安装规范，安装时只需将设备上部卡扣挂在导轨上，下部卡扣卡入导轨即可完成固定，无需额外打孔、加装安装板，单台设备的安装时间可控制在十秒以内，后期拆卸维护时只需拨动下部的解锁卡扣即可取下设备，无需拆卸周边其他元器件。安装支架与设备本体采用一体化结构设计，支架部分做了加强筋处理，在设备受到现场振动、冲击时，支架不会出现变形断裂的问题，可适配有轻度振动的产线设备旁安装场景。

　　从外形尺寸与安装边界来看，设备本体为长方体结构，宽度方向控制在6个标准模数的尺寸范围内，在导轨上安装时不会占用过多的柜内横向空间，相邻安装的断路器、端子排等元器件不会与该设备产生安装干涉。设备深度方向的尺寸经过压缩，即使是深度较浅的壁挂式控制箱，也能顺利完成安装，不会出现箱门无法关闭的问题。设备的电源接口、状态指示灯均布置在端口同侧，运维人员在柜前即可直观观察到电源状态、各端口的链路连接状态，无需侧身或拆卸其他部件查看状态，故障排查时可快速定位链路问题。

　　在结构细节处理上，设备壳体的边角均做了圆角钝化处理，安装时不会划伤操作人员的手部，也不会刮破线缆的绝缘层。导轨卡扣采用弹性工程塑料材质，多次插拔后仍能保持足够的卡紧力，不会因为长期使用出现卡扣松动、设备从导轨上滑落的问题。壳体表面做了磨砂氧化处理，在车间多尘、潮湿的环境下不易出现锈蚀、掉漆的问题，长期使用后仍能保持外观完好。设备的网线接口处做了加强结构，网线插入后卡扣卡紧到位，即使线缆受到外力拉扯，也不会出现接口松动、链路中断的问题，适配工业现场布线后可能存在的线缆拉扯应力场景。

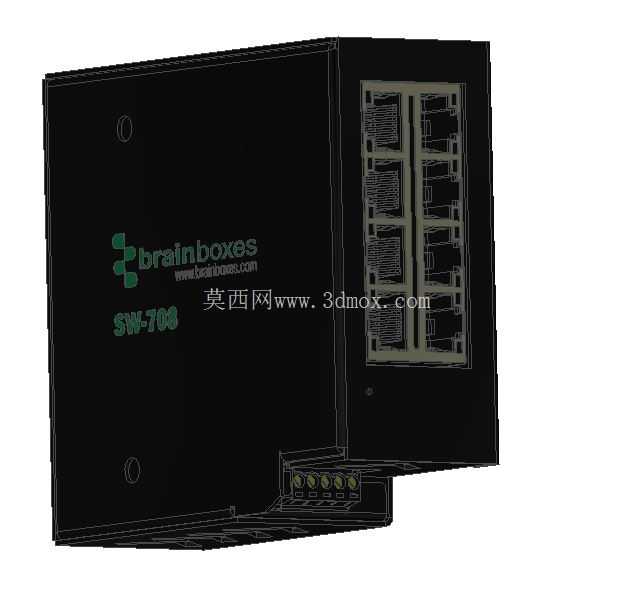

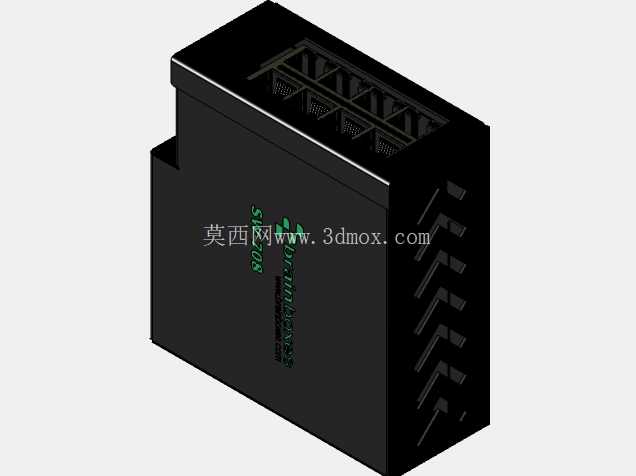

　　从三维建模的角度来看，该模型完整还原了设备的所有外部结构特征，包括导轨卡扣的具体结构、端口的位置与尺寸、壳体的分型线、指示灯的位置与大小、安装固定的所有边界尺寸，在做控制柜三维布局设计时，可直接将该模型导入装配体中，提前验证安装空间是否足够、布线走向是否合理、与周边元器件是否存在干涉，避免现场安装时才发现尺寸不匹配的问题，大幅缩短控制柜的设计与现场调试周期。建模时对安装卡扣的活动行程也做了准确还原，可模拟设备安装到导轨上的完整动作过程，验证安装操作时是否会与周边的线槽、端子排产生操作空间干涉，确保现场安装时操作人员有足够的操作空间完成卡扣的卡紧与解锁动作。
