多自由度可调节仿人机械臂手部结构

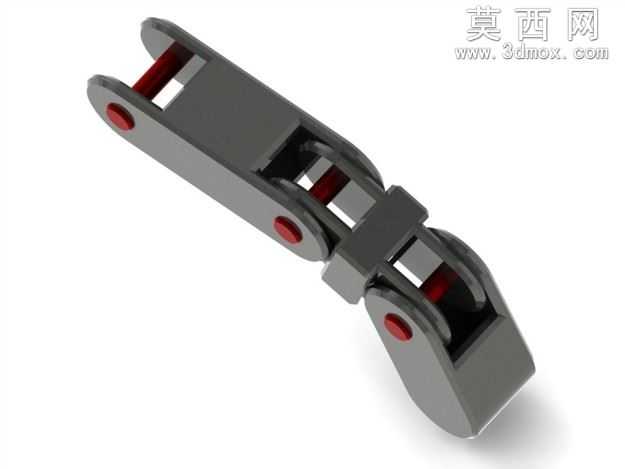

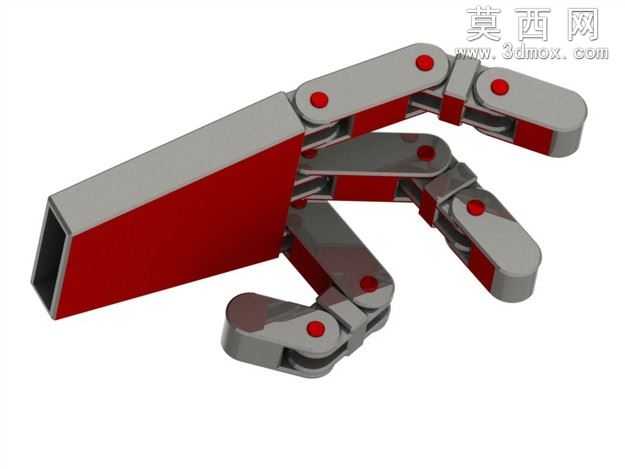

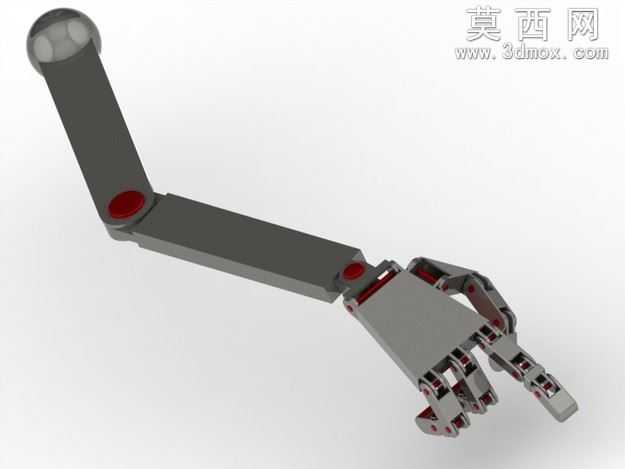

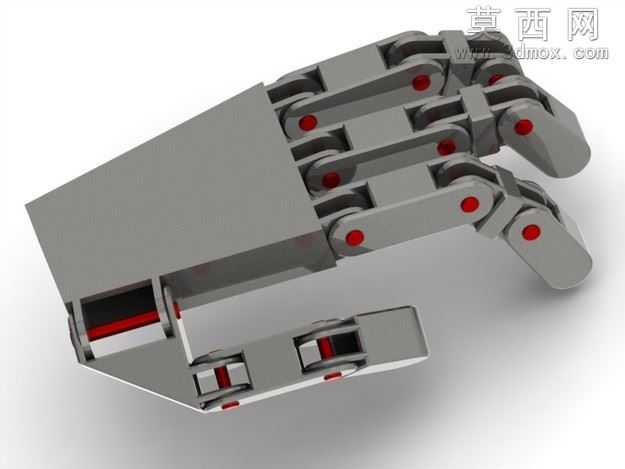

本作品为处于迭代开发阶段的仿人机械臂三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，针对机械臂的多段臂体、旋转关节、仿人手掌及指节结构分别进行独立零件建模，再通过装配约束完成整体结构的组合调试。建模阶段重点还原了机械臂的关节活动逻辑：大臂与基座衔接处采用球铰式连接结构，可实现多方向角度偏转，大臂与小臂衔接处、小臂与手掌衔接处均设置了带限位的旋转轴结构，关节处的红色标识区域对应实际结构中的阻尼限位部件，既保证关节活动范围贴合人体手臂的运动幅度，也避免结构运动时出现干涉问题。材质渲染阶段，针对臂体主体部分采用哑光深灰金属材质，模拟工业级铝合金构件的磨砂质感，关节衔接处的红色部件采用高光亮面工程塑料材质，手掌与指节部分采用浅灰金属材质搭配深色缝隙细节，还原机械构件的装配层次感，基座端的球形结构采用半透明磨砂材质，模拟传感模块的外壳质感。结构设计上，当前版本已完成右侧手臂、右手结构、左侧胳膊、左手结构的建模工作，各段臂体采用等宽矩形截面设计，在保证结构强度的同时预留了内部走线空间，手掌部分的五根手指均采用多段指节铰接设计，每段指节都设置了独立的旋转轴，可实现手指的弯曲、伸展动作，能够模拟人手的多种抓取姿态。设计思路上，本作品采用渐进式开发逻辑，后续将持续补充剩余肢体部件，最终完成完整仿人机器人的整体建模，实现与现实人体测量尺寸匹配、运动逻辑一致的效果，同时预留了传动结构的安装空间，后续可添加驱动部件实现机械臂的实际运动控制，还将配套制作手臂运动演示内容，直观展示各关节的活动范围与姿态调整效果，整体结构可灵活调整四肢姿态，满足不同场景下的姿态展示、结构验证需求。
