法兰式手动水控球阀三维结构设计

　　在民用供水、工业循环水、暖通给排水等管路系统中，这类带法兰连接结构的手动球阀是管路通断控制的核心执行部件，日常工况下主要承担管路内水流的接通、截断作业，相比闸阀、截止阀，其流道通畅的结构设计能大幅降低水流通过时的压损，全开状态下流阻几乎与等径直管相当，非常适合对管路压降有严格要求的水系统场景。从结构设计逻辑来看，这款球阀采用侧装式固定球结构，两端法兰的螺栓孔位完全匹配同公称通径的国标法兰尺寸，安装时无需额外加工转接件，直接通过螺栓与管路端法兰对接即可，法兰密封面的凸台高度、粗糙度都按照管路密封要求做了对应设计，配合法兰垫片就能实现可靠的端面密封，避免运行过程中出现渗漏问题。

　　操作端采用加长杠杆式手柄，手柄长度经过力矩匹配计算，普通操作人员无需借助加力杆就能完成阀门的全开、全关操作，手柄与阀杆的连接采用扁方定位结构，装配时不会出现周向打滑，手柄表面做了防滑的弯折造型，即便手上沾有水渍油污也能稳定施力，阀杆位置设置了多级密封结构，从根源上避免阀杆转动过程中出现介质外漏的问题。阀体中腔采用螺栓连接的分体式结构，左右阀体的连接螺栓均匀分布在法兰圆周上，装配时可以按照对角线顺序逐步拧紧，保证中腔密封垫片受力均匀，这种分体结构也给后期的维护检修提供了便利，无需将整个阀门从管路上拆下，就能拆开中腔清理阀腔内部的积垢、更换密封件。

　　球体部分采用通孔直径与管路通径等宽的设计，不存在缩径问题，水流通过时不会出现节流效应，也不容易在阀腔内部积存杂物，降低了长期使用后卡涩的概率，球体与阀座的密封面采用配对研磨工艺，密封比压经过精确计算，既能保证低压工况下的密封可靠性，又不会因为密封面压合力过大导致操作力矩飙升。从安装边界来看，这款阀门的结构长度、法兰外径、螺栓孔中心距、螺栓孔直径都严格遵循对应公称压力等级的法兰球阀尺寸标准，设计选型时可以直接替换同参数的现有阀门，不需要调整管路的安装间距，阀门顶部的手柄转动行程为90度，安装时需要预留足够的手柄转动空间，避免手柄转动过程中与周边管路、支架发生干涉。

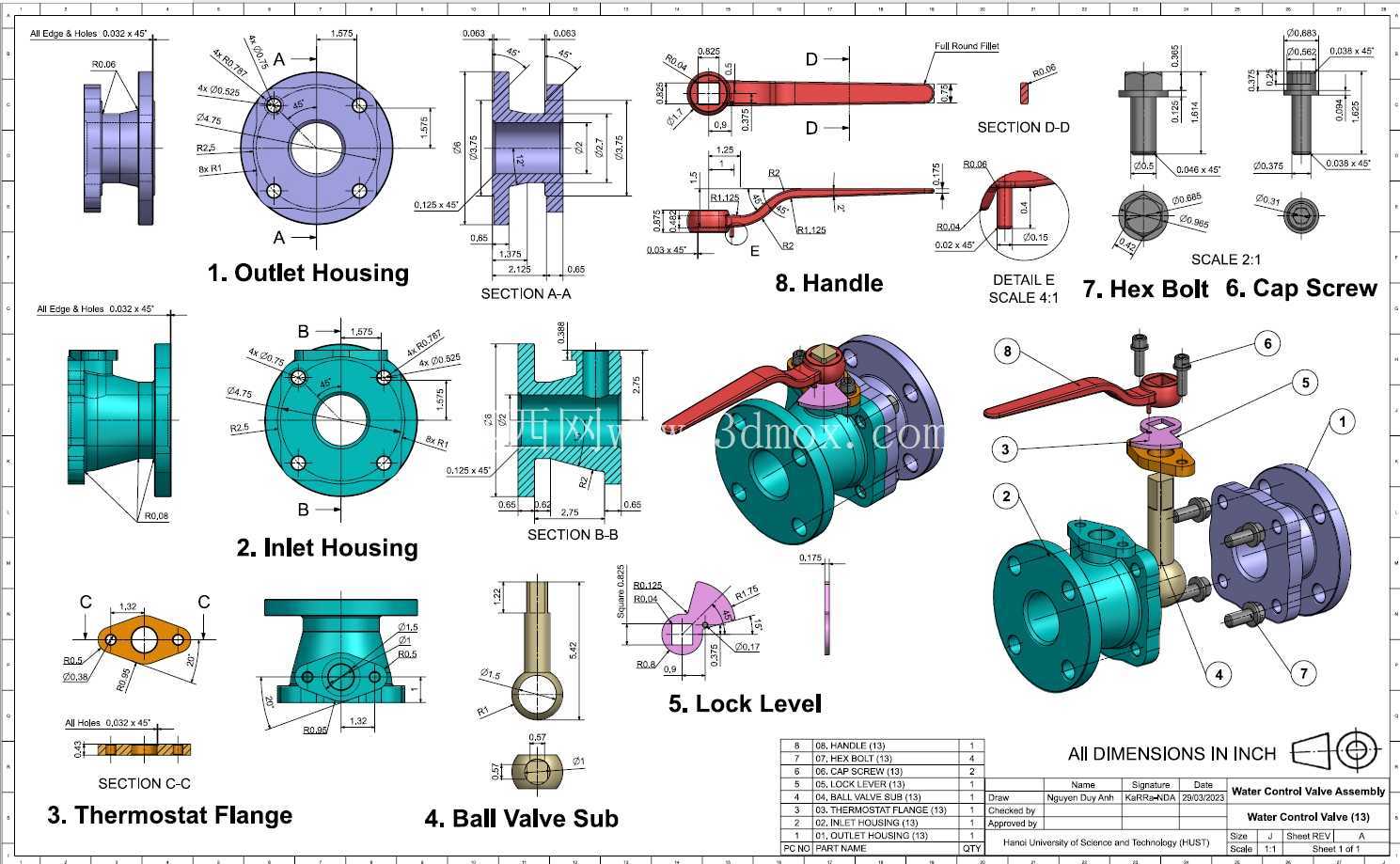

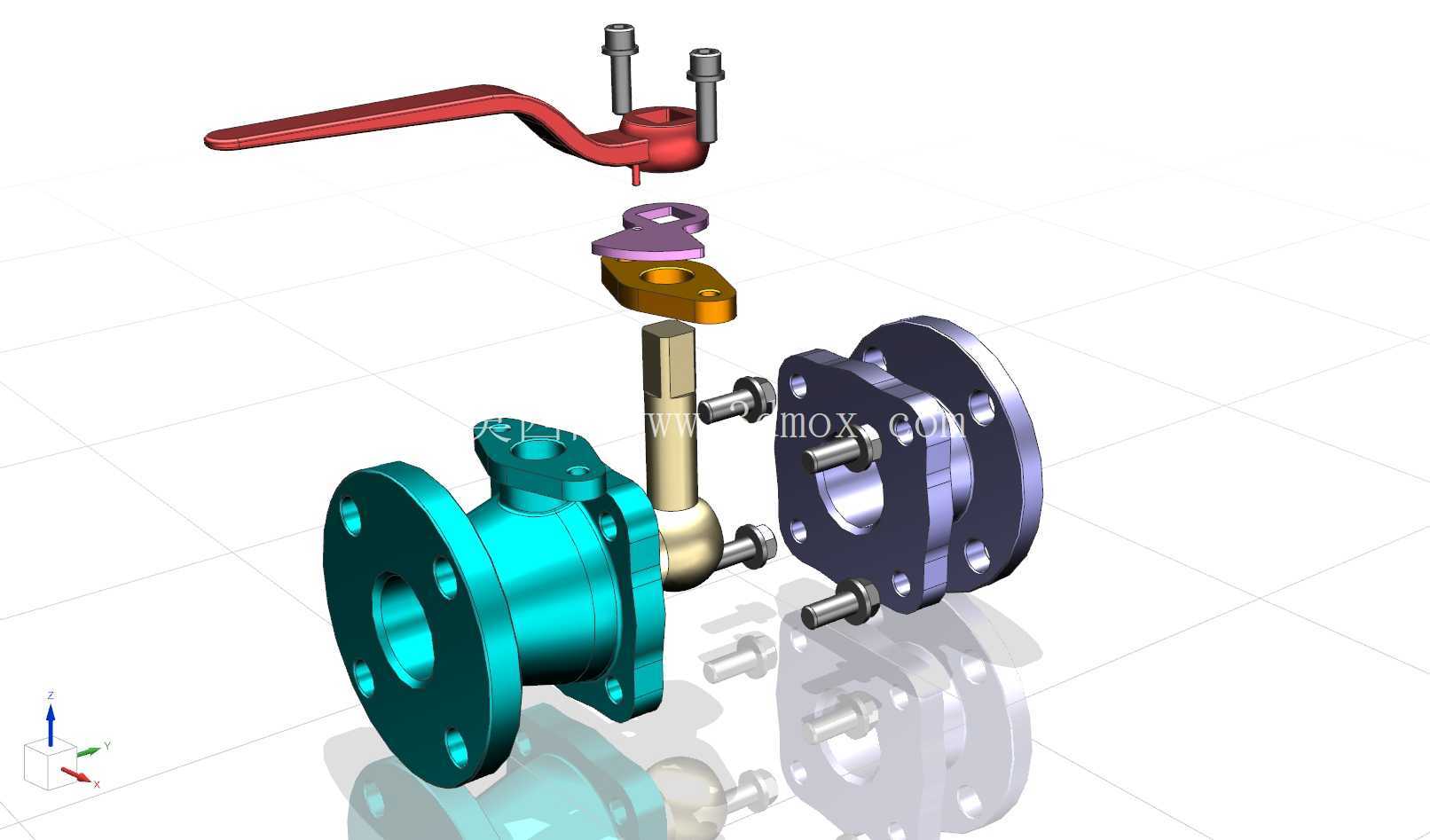

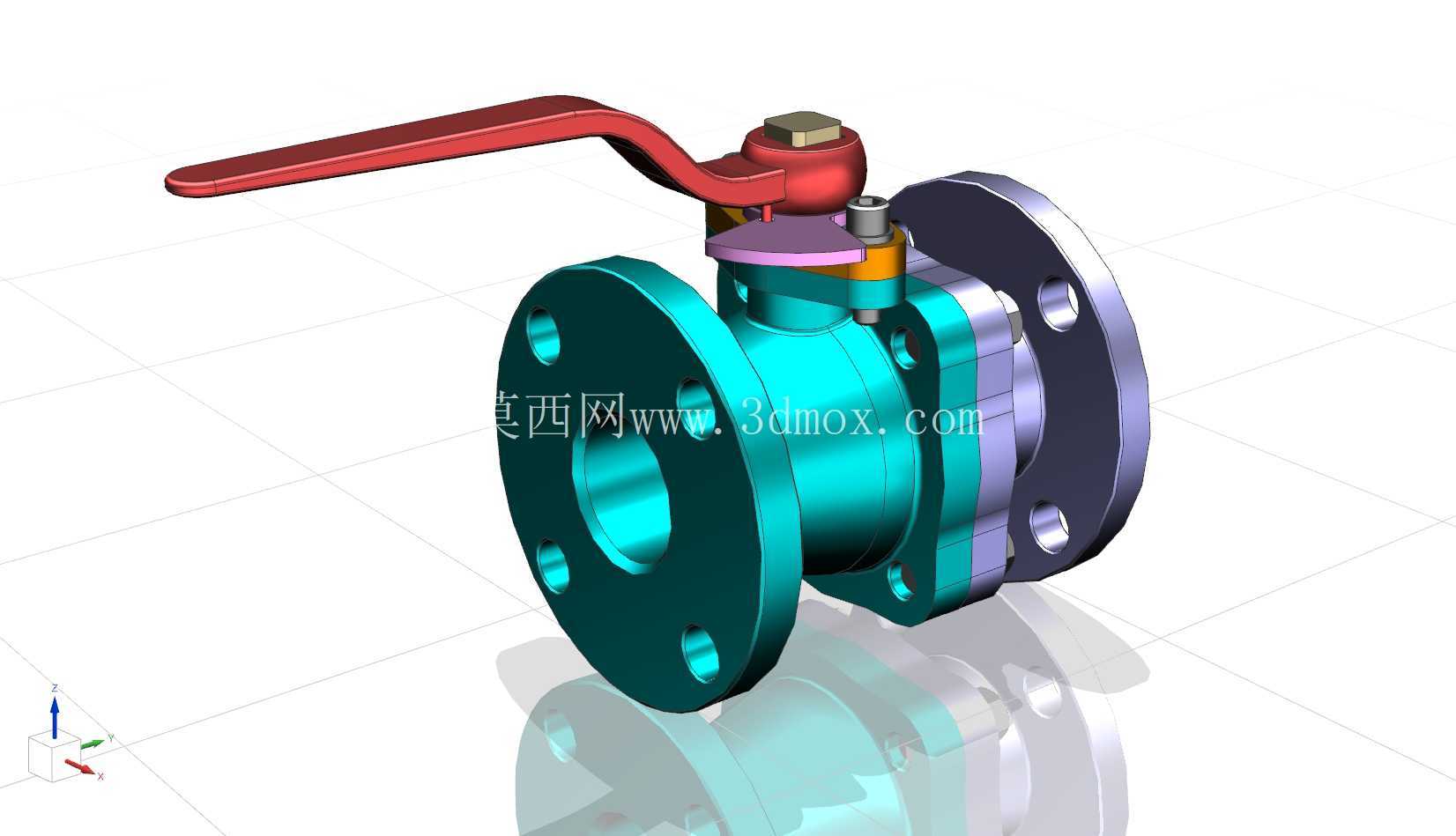

　　在实际工程应用中，这类阀门常被安装在水泵出口、换热设备进出口、管路分支节点位置，作为局部管路的切断装置使用，日常操作时只需要将手柄扳动90度就能完成通断切换，相比需要多圈转动的闸阀，操作效率更高，也能通过手柄的朝向直观判断阀门的开关状态——手柄与管路平行时为全开，垂直时为全关，避免操作人员误判阀门状态引发的作业风险。建模过程中对所有配合面都做了公差匹配设计，比如阀杆与阀体的配合间隙、球体与阀座的配合余量、连接螺栓的通孔间隙都按照机械设计手册的推荐值设定，完全可以直接用于后续的工程出图、生产加工参考，模型中也还原了所有的细节结构，包括手柄端部的防滑结构、阀杆处的密封压盖、法兰面上的密封水线、连接螺栓的头部造型，能够直观呈现阀门的完整装配关系，方便结构设计人员做管路布局校验、安装干涉检查时使用。
