带承插与插端的管路开口连接接头

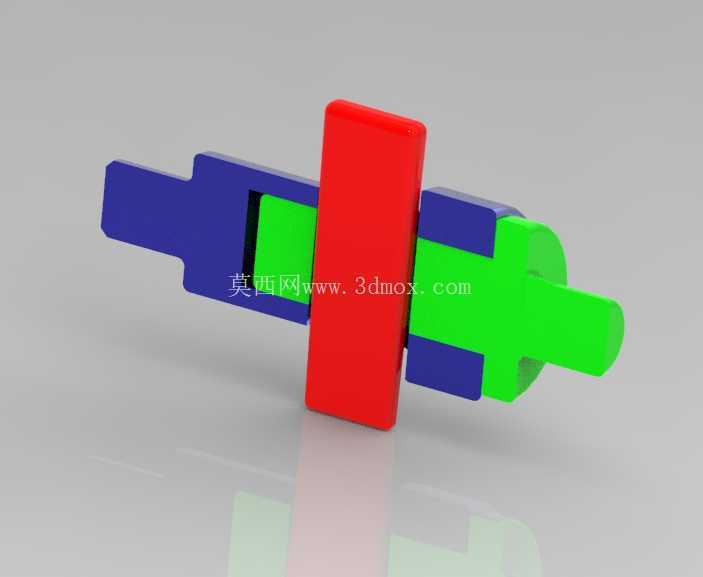

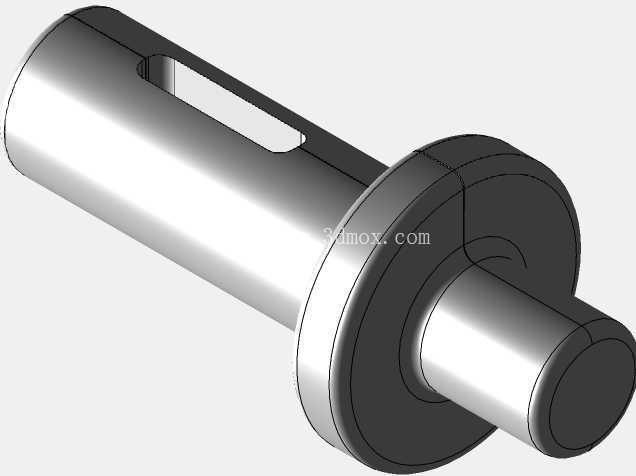

　　在液压、气动、流体输送管路的现场装配场景里，这类带承插端与插端的开口接头是管路系统里实现快速对接、分段拆装的核心基础零件，很多现场维护人员对这类零件的结构特性熟稔于心——毕竟管路系统的泄漏故障里，有近三成是接头选型或安装不当导致的。从结构功能来看，这个接头的插端部分外径与对接管路的通径匹配，插入对应钟形承口后，依靠配合面的过盈或密封件挤压实现密封，而自带的承插端则可以承接同规格管路的插入端，相当于在单接头上同时实现了公头、母头的双向对接能力，不需要额外加装转接头就能完成两段管路的直线对接，在紧凑安装空间里能大幅减少管路连接件的堆叠数量，降低流阻与泄漏点。

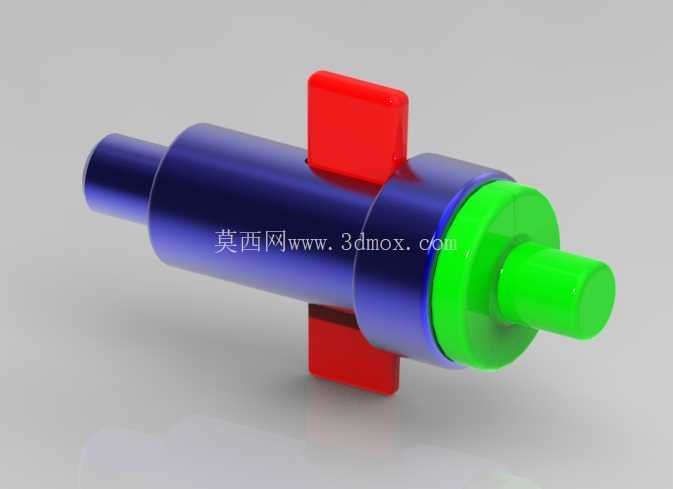

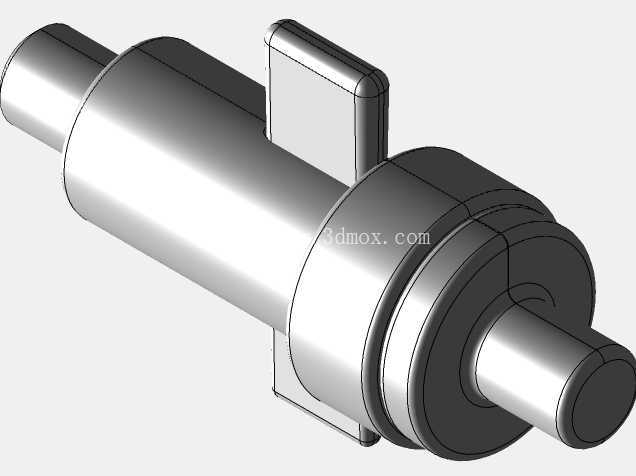

　　设计这类接头的时候，首先要明确安装边界：插端的插入深度需要严格匹配对应承口的有效深度，过短会导致密封面压合不足出现渗漏，过长则会顶到承口内部的限位台阶导致装配不到位，甚至挤坏内部密封件；接头中部的红色翼状结构是专门设计的拧紧受力位，现场安装时可以用扳手卡在这个位置施加扭矩，不需要在光滑的接头本体上额外加工扳手位，避免破坏接头外壁的防腐层或者配合面精度，翼状结构的突出高度控制在12mm以内，不会在密集排布的管路组里和相邻接头产生干涉，相邻管路的中心距只要大于接头最大外径8mm就能顺利完成装配。

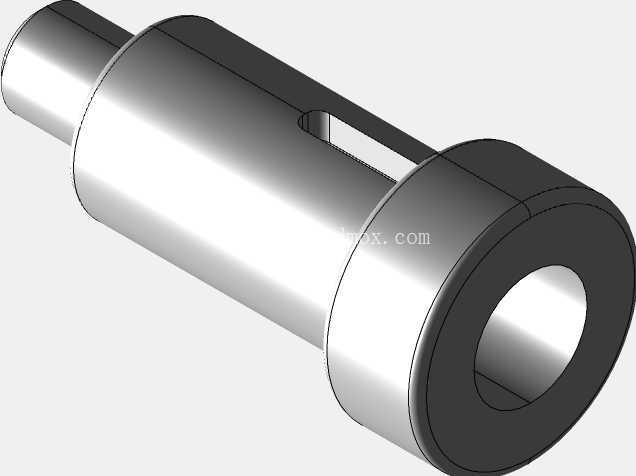

　　接头的开口结构是为了适配现场管路的临时泄压、取样或者传感器加装需求，不需要截断管路就能在接头位置完成支路拓展，很多流体输送系统的在线监测点，就是直接在这类开口接头上加装压力、温度传感器，省去了额外开孔焊接的工序，也避免了焊接热影响区导致的管路材质性能下降。从外形尺寸来看，接头主体的圆柱段同轴度控制在0.02mm以内，插端的外圆粗糙度达到Ra1.6，保证插入承口后和密封件的贴合度，承插端的内孔尺寸公差严格控制在H7级别，和对接插端的间隙配合量不超过0.05mm，既保证装配时的顺畅度，又不会因为间隙过大导致密封件被挤入缝隙出现切损。

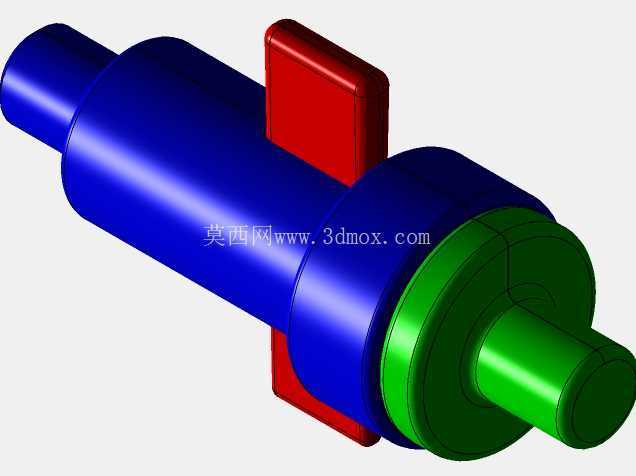

　　在实际应用场景里，这类接头广泛用在中小型液压站的油路排布、车间压缩空气管路的分段连接、小型水处理设备的流体管路对接中，相比螺纹接头，承插式的对接方式装配效率更高，不需要在管端加工螺纹，也不会出现螺纹咬合导致的铁屑混入管路的问题，对洁净度要求较高的流体输送场景适配性更好。设计时特意将接头的流通通径做了等径处理，整个接头内部没有变径台阶，流体经过时不会产生紊流和压损，在对流量稳定性要求较高的精密流体控制回路里，这种等径设计能有效避免压力波动导致的设备运行不稳。接头端部的绿色限位环是装配到位的标识，当插端插入承口直到绿色环端面和承口端面齐平时，就代表插入深度达到设计要求，现场装配人员不需要额外测量就能判断装配是否合格，大幅降低了现场安装的出错率，即使是经验不足的装配人员，也能快速完成合格装配。
