带挂钩溢流阀用拉伸张力弹簧三维设计

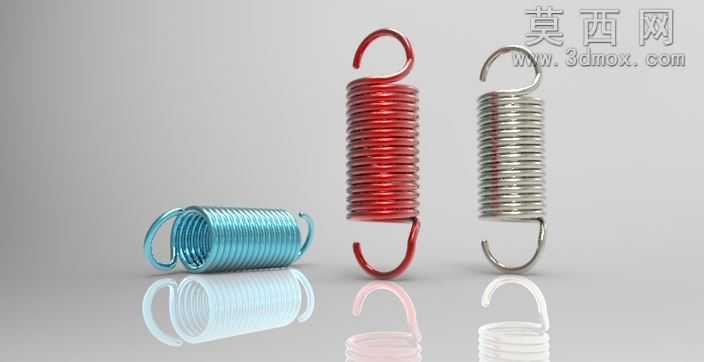

本作品为溢流阀配套使用的带挂钩张力弹簧三维模型，建模过程严格遵循机械弹簧设计规范，首先在三维建模环境中确定弹簧的核心参数：依据溢流阀的工作行程、预紧力需求与安装空间，设定弹簧中径、有效圈数、钢丝直径，同时匹配两端挂钩的弯折角度与开口尺寸，确保安装时可直接卡入阀件的固定点位，无需额外加工适配结构。建模阶段先绘制螺旋线路径，精准控制螺旋升角与节距，保证每一圈弹簧的间距均匀一致，避免出现受力不均导致的偏载问题；两端挂钩部分采用扫掠特征完成建模，将挂钩的圆弧过渡处做圆角处理，消除应力集中隐患，同时保证挂钩与弹簧主体的衔接处平滑过渡，符合实际五金弹簧的加工工艺要求。材质设置上选用常见的弹簧钢材质，渲染时赋予金属镀铬的表面质感，还原五金弹簧光亮的金属外观，通过环境光与反射效果的调整，呈现出弹簧表面光滑的金属光泽与螺旋结构的明暗层次，清晰展现每一圈簧丝的轮廓与结构细节。结构设计上充分考虑张力弹簧的工作特性，两端挂钩采用对称式设计，保证拉力施加时弹簧的受力轴线与弹簧中心轴线重合，避免工作过程中出现歪斜、卡滞问题；有效圈数的设定匹配溢流阀的压力调节范围，确保弹簧在拉伸行程内的弹力线性变化，满足溢流阀的压力控制精度要求。设计过程中反复核对弹簧的自由长度、拉伸极限长度参数，确保模型既符合理论设计要求，也能匹配实际加工的公差范围，可直接用于溢流阀的装配模拟、工况受力仿真，也可作为同类拉伸弹簧设计的参考模板，帮助设计者快速调整参数生成适配不同工况的张力弹簧模型，减少重复建模的工作量，提升机械配件设计的效率。
