电源变压器用铸铁支撑固定支架结构

　　在输配电及工业电源配套场景中，这类铸铁支架是电源变压器装配环节里承担核心承重与定位功能的基础构件，主要用于变压器内部绕组、铁芯组件与外部壳体之间的连接固定，也可适配小型干式变压器的外置安装点位，在户外柱上变、车间成套配电柜体、工业设备内置电源模块中都有广泛应用，其结构可靠性直接影响变压器长期运行的抗振性能与结构稳定性。从实际功能来看，该支架需要同时承担两个方向的载荷传递：一是变压器铁芯、绕组等核心部件的竖向重力载荷，二是设备运行过程中产生的振动载荷，以及户外安装场景下的风载、短时冲击载荷，因此在结构设计上采用了一体化铸铁成型的方案，避免拼接结构带来的应力集中问题。

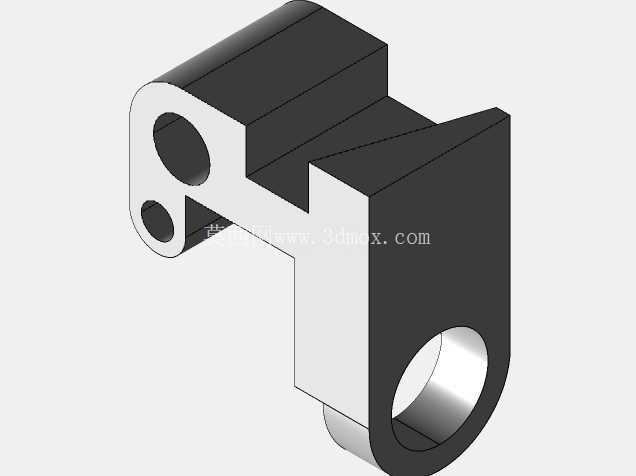

　　设计阶段首先明确了安装边界的约束条件：支架上部的块状安装面用于贴合变压器壳体的内壁安装位，两个同轴度要求较高的通孔分别对应不同规格的连接销轴，其中上部大直径孔用于主承重销轴的穿装，下部小直径孔用于辅助定位销的安装，可有效限制支架在安装平面内的转动自由度；下部伸出的带孔悬臂结构用于承托变压器的引线固定组件或者次级绕组的支撑端，悬臂与主体连接位置设置了三角形加强筋结构，筋板厚度根据铸铁材料的许用切应力计算确定，可大幅降低悬臂根部的弯曲应力，避免长期承重下出现裂纹甚至断裂问题。

　　外形尺寸方面，支架整体采用紧凑化布局，主体安装面的平面度公差控制在0.1mm以内，保证与安装基面的贴合度，减少装配后的附加应力；三个安装孔的孔位公差按照IT7级精度设计，既满足销轴的装配间隙要求，又不会因为公差过松导致运行过程中出现窜动异响。铸铁材料的选择也充分考虑了应用场景的需求，灰铸铁材料本身具备良好的减振性能，可吸收变压器运行时产生的微幅振动，降低结构共振的风险，同时铸铁的铸造性能优异，适合这类带异形加强筋、多安装孔的复杂结构成型，毛坯成型后仅需对安装面、孔位进行少量机加工即可满足装配要求，加工成本与生产效率都适配批量配套的需求。

　　在实际装配过程中，该支架的安装流程也经过了适配性优化：首先通过下部大孔的主销轴完成初步定位，再穿装上部两个小孔的定位销，调整支架位置使安装面与基面完全贴合后，再锁紧销轴端部的紧固件，整个装配过程不需要复杂的工装夹具，适配变压器生产线的快装需求。从结构受力的角度分析，支架的壁厚设计遵循等强度原则，主体承重部位壁厚较大，悬臂非受力区域适当减薄，在保证结构强度的前提下尽可能降低零件自重，减少变压器整体的材料消耗。针对户外使用场景，铸铁支架表面可进行镀锌或者喷塑处理，提升耐锈蚀能力，适配潮湿、多粉尘的恶劣运行环境，延长零件的使用寿命。在三维建模过程中，这类支架的建模需要重点关注安装孔的同轴度、加强筋与主体的过渡圆角设计，过渡圆角半径不能过小，否则铸造过程中容易出现应力集中导致的冷裂问题，同时孔位的拔模角度需要符合铸铁铸造的工艺要求，避免脱模时出现毛坯缺损。
