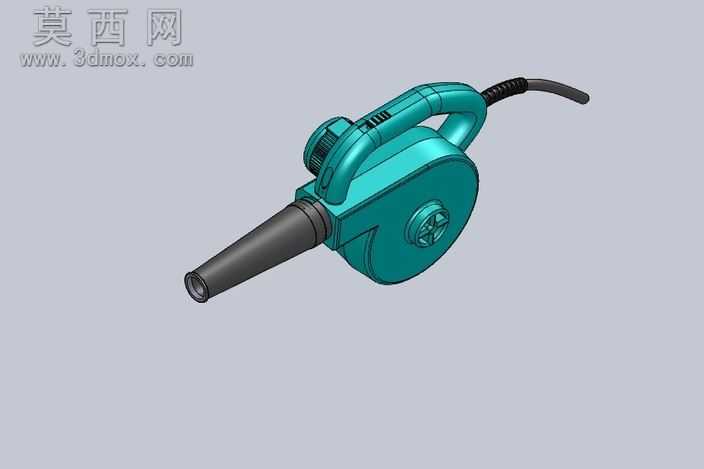

便携式手持电动吹风除尘设备三维设计

本作品为便携式手持电动吹风设备的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程中严格遵循手持工具的人机工程学设计准则，首先从产品的核心功能逻辑出发，确定设备的整体布局：将动力叶轮腔体、驱动电机、握持手柄、出风喷嘴四个核心模块进行一体化整合，避免多余的结构拆分带来的装配冗余。建模阶段首先绘制叶轮腔体的旋转轮廓草图，通过凸台拉伸、旋转切除等基础特征构建出蜗壳状的腔体主体，腔体表面的散热格栅采用线性阵列特征完成，保证格栅间距均匀、结构规整，既满足电机工作时的散热需求，又兼顾外观的整洁度。握持手柄部分采用样条曲线绘制贴合手掌弧度的轮廓，通过曲面放样完成手柄的曲面造型，手柄与主体腔体的衔接处采用圆角过渡处理，避免尖锐棱角带来的握持不适感，同时在手柄末端预留电源线出线位，设计了防弯折的出线护套结构，提升产品使用过程中的线材耐用性。出风喷嘴采用锥度渐缩的管状结构，通过扫描特征完成喷嘴的造型，喷嘴与主体腔体的连接位置设计了卡扣式装配结构，可实现不同规格喷嘴的快速替换，适配不同场景的吹风作业需求。材质与渲染阶段，为设备主体外壳赋予哑光蓝色工程塑料材质，调整材质的粗糙度、反光度参数还原ABS塑料的真实质感，出风喷嘴部分赋予黑色磨砂硬质塑料材质，手柄握持区域添加细微的颗粒纹理贴图模拟防滑橡胶的触感，电源线部分赋予黑色软质PVC材质，调整材质的柔韧度参数还原线材的自然垂坠效果。渲染场景采用简洁的灰色渐变背景，添加柔和的区域光照明，通过光线追踪渲染出设备表面的自然反光与阴影效果，清晰展现设备的整体造型与结构细节。结构设计上充分考虑产品的实际装配逻辑，腔体内部预留了电机安装位、叶轮固定位、走线槽等结构，所有零部件之间的装配间隙控制在合理范围内，既满足实际生产的注塑脱模要求，又保证各部件装配后的紧密性，避免使用过程中出现松动、异响等问题。整体设计兼顾实用性与美观性，造型紧凑轻便，符合手持电动工具的设计规范，可直接用于产品的结构验证、外观展示以及后续的开模生产参考。
